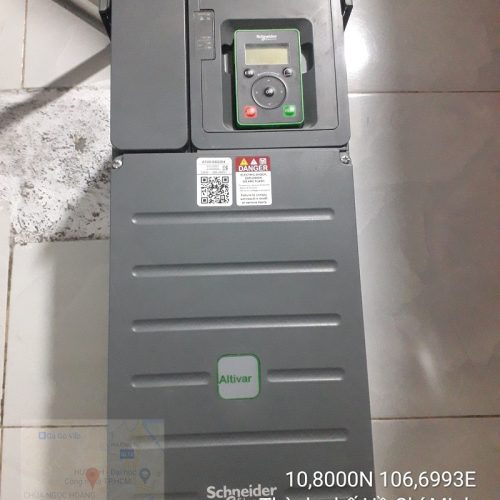

Biến tần ATV610 cài đặt các lệnh cơ bản

Thông số cần cài đặt:

– Reset biến tần ATV610 về mặc định nhà sản xuất:
ATV610: (6)File management / (6.2) Factory Setting / Parameter Group List = All &
(6)File management / (6.2) Factory Setting /  Go to factory Setting -> nhấn nút (OK) -> Biến tần sẽ về mặc định nhà sản xuất.
-Khai báo thay đổi tần số bằng biến trở ngoài. (Chân: COM, AL1, 10V)
ATV610: (4) Complete setting / (4.3) Command and Reference/ Ref Freq 1 Config= AL1.
-Khai báo chạy bằng nút nhấn Run/Stop trên bàn phím.
ATV610: (4) Complete setting / (4.3) Command and Reference/ Control Mode= Separater.
(Sau khi cài (Control Mode = Separater)  thì hàm Cmd Channel1 mới xuất hiện)
(4) Complete setting / (4.3) Command and Reference/ Cmd Channel1= HMI.
– Cài đặt thời gian tăng tốc (ACC)
ATV610: Simply Start / Simply Start / Acceleration = Thời gian tăng tốc  (0.0~999.9s)
– Cài đặt thời gian giảm tốc (DEC)
ATV610: Simply Start / Simply Start / Acceleration = Thời gian giảm tốc (0.0~999.9s)­
-Cài đặt giới hạn tốc độ thấp (LSP)
ATV610: Simply Start / Simply Start / Low Speed = Giới hạn tốc độ thấp (0.0~ High speed Hz)
-Cài đặt giới hạn tốc độ cao (HSP)
ATV610: Simply Start / Simply Start / High Speed = Giới hạn tốc độ cao (Low Speed~Max frequency Hz).
-Cài đặt tần số MAX cho biến tần (MAX FREQUENCY)
ATV610: Complete setting / Motor parameter / Max frequency = (10.0~400.0HZ)
-Cài đặt tần số cơ bảng cho biến tần (Base Frequency)
ATV610: Complete setting / Motor parameter / Nominal Motor Freq = (40.0~500.0HZ)
-Chọn Relay 1 làm relay báo lỗi:
ATV610: (4) Complete setting / (4.2) Input-Output / R1 configuration / R1 assignment = Operating State “Fault”
-Chọn Relay 2 làm relay báo chạy:
ATV610: (4) Complete setting / (4.2) Input-Output/  R2 configuration / R2 assignment = driver Running.
-Chọn chân AQ1 làm ngõ ra tần số, tín hiệu là 0~10 VDC
ATV610: (4) Complete setting / (4.2) Input-Output/ AQ1 configuration / AQ1 assignment = Motor freq.
(4) Complete setting / (4.2) Input-Output/ AQ1 configuration / AQ1 type = Voltage.
-Tắt chế độ kiểm tra mất pha ngõ ra:
ATV610: (4) Complete setting / (4.6) Error warning handling / Output phase Loss / In phase
Loss Assign…/ No error Trigered
-Tắt chế độ kiểm tra mất pha ngõ vào:
ATV610: (4) Complete setting / (4.6) Error warning handling / Input phase Loss / Input phase Loss Assig…/ Ignore
-Cài đặt thông sô động cơ cho biến tần.
ATV610: Main Menu / 4. Complete setting / 4.1 Motor parameters
1 Basic frequency= Tần số điện lưới = 50 (IEC) hoặc 60 (NEMA) (Thường cài 50)
2 Nominal motor power = Công suất động cơ (kW) (Thường cài theo thông số motor)
3 Nom motor voltage = Điện áp định mức động cơ (V) (Thường cài theo thông số motor)
4 Nom motor current = Dòng định mức động cơ (A) (Thường cài theo thông số motor)
5 Nominal motor freq = Tần số định mức động cơ (Hz) ó Tần số cơ bản.(Base freq)
6 Nominal motor speed = Tốc độ định mức động cơ (rpm) (Thường cài theo thông số motor)
7 Auto tuning = Apply auto tuning  (Biến tần sẽ dò lại các thông sô motor)

Sơ đồ Domino:

Sơ đồ Sink/Source

Sơ đồ kết nối biến trở.

Tham khảo thêm cách cài đặt ở dưới.

1. Cách cài đặt lệnh RUN/STOP và điều chỉnh tần số trên bàn phím:

• Lệnh RUN/STOP: Cmd Channel 1 = HMI.
• Cách đặt lệnh: Ấn ESC => Ấn nút cảm ứng xuống tìm đến mục 4.Complete Setting => Ấn OK => Ấn nút xuống tìm đến mục 4.3Command and Ref => Ấn OK => Ấn phím xuống tìm đến mục Cmd Channel 1 => Ấn OK => Ấn phím lên/xuống thay đổi giá trị về HMI => Ấn OK để lưu giá trị => Ấn ESC để quay về.
• Lệnh đặt tần số trên bàn phím: Ref Freq 1 Config = HMI.
• Cách đặt lệnh: Ấn ESC => Ấn nút cảm ứng xuống tìm đến mục 4.Complete Setting => Ấn OK => Ấn nút xuống tìm đến mục 4.3Command and Ref => Ấn OK => Ấn phím xuống tìm đến mục Ref Freq 1 Config  => Ấn OK => Ấn phím lên/xuống thay đổi giá trị về HMI => Ấn OK để lưu giá trị => Ấn ESC để quay về.
• Thực hiện lệnh chạy: Ấn phím lên/xuống kết hợp với phím trái/phải để đặt tần số cho biến tần, ấn RUN để chạy và STOP để dừng.

2. Cách cài đặt lệnh RUN/STOP bằng terminal (thiết bị bên ngoài) và điều chỉnh tần số bằng biến trở:

• Trước tiên, quý vị cài hàm 2/3 wire control = 2-wire control bằng cách : Ấn ESC => Ấn OK để vào mục 1 Simply start =>Ấn phím xuống tìm đến mục 1.2 Simply start => Ấn OK => Ấn nút xuống tìm đến mục 2/3 wire control => Ấn OK => Ấn phím lên/xuống thay đổi giá trị 2 wire => Ấn OK để lưu giá trị => Ấn ESC để quay về.

• Lệnh RUN/STOP: Cmd Channel 1 = Terminal.
• Cách đặt lệnh: Ấn ESC => Ấn nút cảm ứng xuống tìm đến mục 4.Complete Setting => Ấn OK => Ấn nút xuống tìm đến mục 4.3Command and Ref => Ấn OK => Ấn phím xuống tìm đến mục Cmd Channel 1 => Ấn OK => Ấn phím lên/xuống thay đổi giá trị về Terminal => Ấn OK để lưu giá trị => Ấn ESC để quay về.
• Lệnh đặt tần số bằng biến trở: Ref Freq 1 Config = AI1.
• Cách đặt lệnh: Ấn ESC => Ấn nút cảm ứng xuống tìm đến mục 4.Complete Setting => Ấn OK => Ấn nút xuống tìm đến mục 4.3Command and Ref => Ấn OK => Ấn phím xuống tìm đến mục Ref Freq 1 Config  => Ấn OK => Ấn phím lên/xuống thay đổi giá trị về AI1 => Ấn OK để lưu giá trị => Ấn ESC để quay về.
• Cách đấu biến trở: Chân giữa của biến trở nối với AI1, 2 chân còn lại nối với GND và +10V (khi xoay biến trở lên mà tần số đi xuống thì ta đảo hai chân này cho nhau).
• Thực hiện lệnh chạy: Nối chân +24V với DI1 để chạy, xoay biến trở để đặt tần số.

3. Cách cài đặt thời gian tăng tốc, giảm tốc:

• Thời gian tăng tốc: Acceleration.
• Cách đặt lệnh: Ấn ESC => Ấn OK để vào mục 1 Simply start =>Ấn phím xuống tìm đến mục 1.2 Simply start => Ấn OK => Ấn nút xuống tìm đến mục Acceleration => Ấn OK => Ấn phím lên/xuống thay đổi giá trị => Ấn OK để lưu giá trị => Ấn ESC để quay về.
• Thời gian giảm tốc: Deceleration.
• Cách đặt lệnh: Ấn ESC => Ấn OK để vào mục 1 Simply start =>Ấn phím xuống tìm đến mục 1.2 Simply start => Ấn OK => Ấn nút xuống tìm đến mục Deceleration => Ấn OK => Ấn phím lên/xuống thay đổi giá trị => Ấn OK để lưu giá trị => Ấn ESC để quay về.

4. Cách đặt tần số MAX: Max Frequency.

• Cách đặt lệnh: Ấn ESC => Ấn nút cảm ứng xuống tìm đến mục 4.Complete Setting => Ấn OK => Ấn nút xuống tìm đến mục 4.1Motor parameters => Ấn OK => Ấn phím xuống tìm đến mục Max Frequency  => Ấn OK => Ấn phím lên/xuống thay đổi giá trị => Ấn OK để lưu giá trị => Ấn ESC để quay về.

5. Cách nhập thông số động cơ:

• Chọn loại động cơ: Motor Standard.
• Cách đặt lệnh: Ấn ESC => Ấn nút cảm ứng xuống tìm đến mục 4.Complete Setting => Ấn OK => Ấn nút xuống tìm đến mục 4.1Motor parameters => Ấn OK => Ấn phím xuống tìm đến mục Motor Standard => Ấn OK => Ấn phím lên/xuống thay đổi giá trị => Ấn OK để lưu giá trị => Ấn ESC để quay về.
• Chọn công suất động cơ: Nominal motor Power(KW).
• Cách đặt lệnh: Ấn ESC => Ấn nút cảm ứng xuống tìm đến mục 4.Complete Setting => Ấn OK => Ấn nút xuống tìm đến mục 4.1Motor parameters => Ấn OK => Ấn phím xuống tìm đến mục Nominal motor Power => Ấn OK => Ấn phím lên/xuống thay đổi giá trị => Ấn OK để lưu giá trị => Ấn ESC để quay về.
• Chọn điện áp định mức động cơ: Nom Motor Voltage(V).
• Cách đặt lệnh: Ấn ESC => Ấn nút cảm ứng xuống tìm đến mục 4.Complete Setting => Ấn OK => Ấn nút xuống tìm đến mục 4.1Motor parameters => Ấn OK => Ấn phím xuống tìm đến mục Nom Motor Voltage => Ấn OK => Ấn phím lên/xuống thay đổi giá trị => Ấn OK để lưu giá trị => Ấn ESC để quay về.
• Dòng định mức của động cơ: Nom Motor Current(A).
• Cách đặt lệnh: Ấn ESC => Ấn nút cảm ứng xuống tìm đến mục 4.Complete Setting => Ấn OK => Ấn nút xuống tìm đến mục 4.1Motor parameters => Ấn OK => Ấn phím xuống tìm đến mục Nom Motor Current => Ấn OK => Ấn phím lên/xuống thay đổi giá trị => Ấn OK để lưu giá trị => Ấn ESC để quay về.
• Tần số định mức của động cơ: Nominal Motor Freq(Hz).
• Cách đặt lệnh: Ấn ESC => Ấn nút cảm ứng xuống tìm đến mục 4.Complete Setting => Ấn OK => Ấn nút xuống tìm đến mục 4.1Motor parameters => Ấn OK => Ấn phím xuống tìm đến mục Nominal Motor Freq => Ấn OK => Ấn phím lên/xuống thay đổi giá trị => Ấn OK để lưu giá trị => Ấn ESC để quay về.
• Tốc độ định mức của động cơ: Nominal Motor Speed.
• Cách đặt lệnh: Ấn ESC => Ấn nút cảm ứng xuống tìm đến mục 4.Complete Setting => Ấn OK => Ấn nút xuống tìm đến mục 4.1Motor parameters => Ấn OK => Ấn phím xuống tìm đến mục Nominal Motor Speed => Ấn OK => Ấn phím lên/xuống thay đổi giá trị => Ấn OK để lưu giá trị => Ấn ESC để quay về.

6. Cách reset biến tần về thông số mặc định:

• Cách thực hiện: Ấn ESC => Ấn nút cảm ứng xuống tìm đến mục 6.File management => Ấn OK => Ấn nút xuống tìm đến mục 6.2Factory setting => Ấn OK => Ấn phím xuống tìm đến mục Parameter group list => Ấn OK => Tiếp tục ấn OK để xác nhận =>  Ấn ESC để trở ra => Ấn phím xuống đến mục Go to Factory setting  => Ấn OK để reset thông số hoặc ấn ESC để không thực hiện việc reset.

7. Điều khiển quạt làm mát: Fan Mode.

• Standard: Quạt chạy khi biến tần chạy RUN.

• Always: Quạt luôn chạy khi cấp nguồn cho biến tần.

• Economy: Quạt chạy khi nhiệt độ nóng.

• Cách đặt lệnh: Ấn ESC => Ấn nút cảm ứng xuống tìm đến mục 4.Complete Setting => Ấn OK => Ấn nút xuống tìm đến mục Maintenance => Ấn OK => Ấn phím xuống tìm đến mục Fan management => Ấn OK => Ấn phím xuống tìm đến mục Fan Mode => Ấn phím lên/xuống để thay đổi giá trị => Ấn OK để lưu giá trị => Ấn ESC để quay về.
