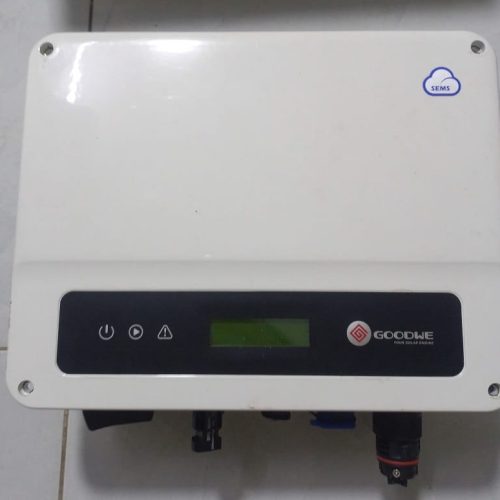

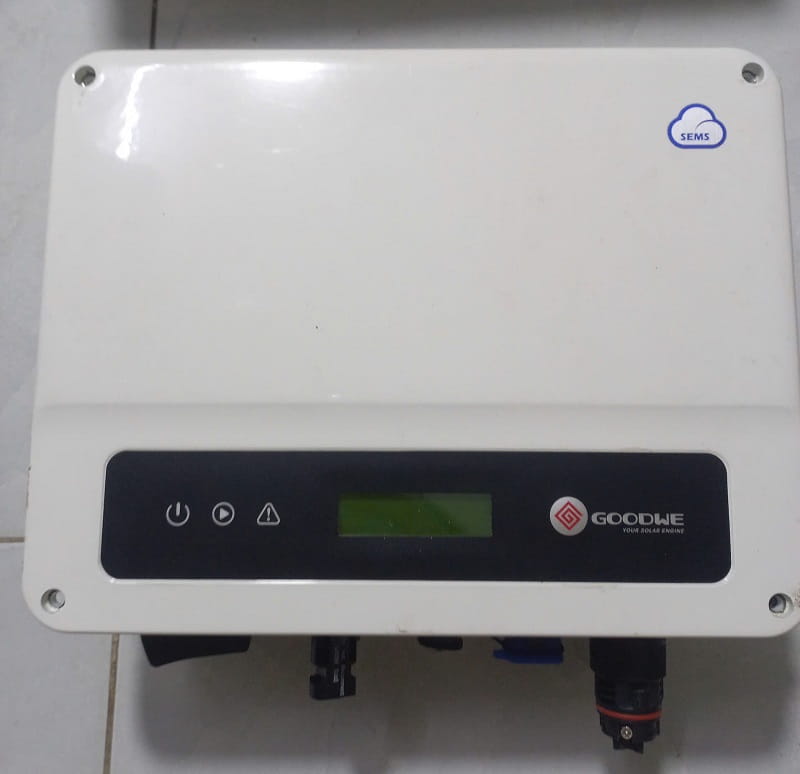

Biến tần hòa lưới GoodWe 3kw cháy PFC và fet công suất?

1. Nguyên nhân gây cháy dây chuyền

Thông thường, khi một linh kiện trong khối công suất ngắn mạch, nó sẽ kéo theo các linh kiện bảo vệ và điều khiển khác:

Quá áp từ lưới hoặc sét lan truyền: Gây đánh thủng MOSFET/IGBT khối PFC trước, sau đó điện áp DC Bus không được kiểm soát làm cháy khối nghịch lưu (Inverter Bridge).

Lỗi IC Driver: Nếu IC lái (Driver) bị lỗi hoặc mất nguồn nuôi đối xứng, FET có thể rơi vào vùng tuyến tính, nóng lên cực nhanh và nổ.

Tụ Bus bị khô/phồng: Tụ DC Bus (thường là 450V hoặc 500V) bị suy giảm điện dung khiến gợn sóng (ripple) quá cao, làm chết FET PFC.

2. Các linh kiện cần kiểm tra và thay thế

Khi đã cháy FET công suất, bạn không nên chỉ thay FET mới rồi cắm điện ngay. Hãy kiểm tra kỹ danh mục sau:

Linh kiện	Vị trí/Thông số cần lưu ý

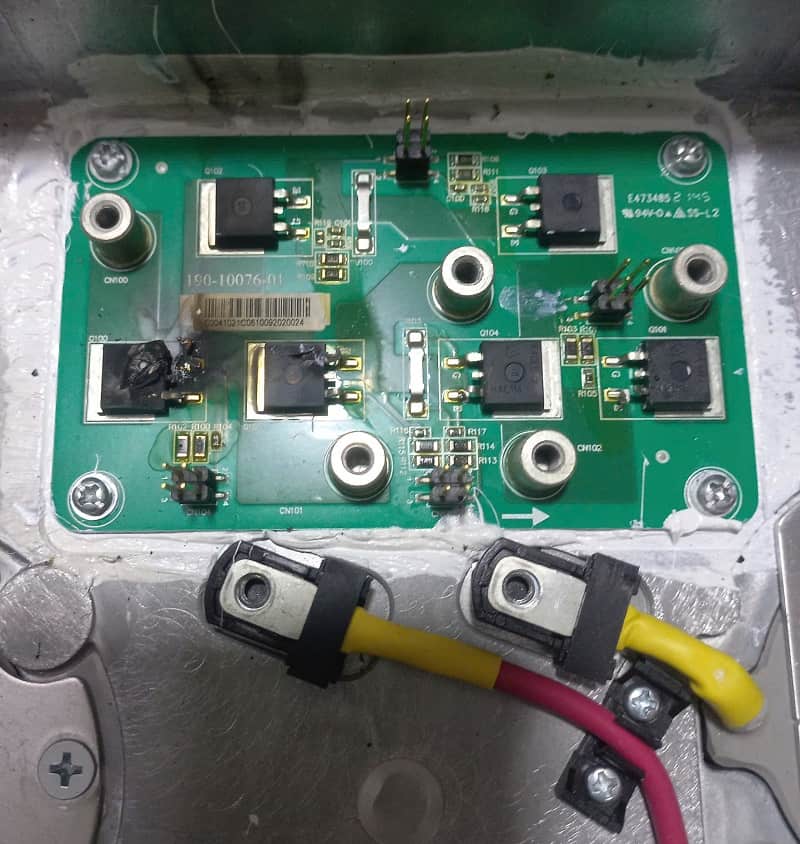

Main FET/IGBT	Kiểm tra mã số (thường là các dòng 600V-650V, dòng cao). Nên thay cả dàn để đảm bảo đồng nhất nội trở $R_{DS(on)}$ .
Cầu chỉnh lưu	Kiểm tra xem có bị chạm chập đầu vào AC không.
Điện trở cổng (Gate Resistor)	Thường có giá trị nhỏ (10Ω – 47Ω). Khi FET cháy, điện trở này thường bị đứt hoặc tăng trị số.
IC Driver	Kiểm tra các cặp Transistor đệm (Push-pull) hoặc IC lái chuyên dụng (như dòng IR21xx hoặc tương đương).
Diode Xung (PFC Diode)	Đây là Diode siêu nhanh (Ultra-fast). Nếu Diode này chập, FET PFC sẽ nổ ngay khi khởi động.

Linh kiện

Vị trí/Thông số cần lưu ý

Main FET/IGBT

Kiểm tra mã số (thường là các dòng 600V-650V, dòng cao). Nên thay cả dàn để đảm bảo đồng nhất nội trở

R_{DS(on)}

Cầu chỉnh lưu

Kiểm tra xem có bị chạm chập đầu vào AC không.

Điện trở cổng (Gate Resistor)

Thường có giá trị nhỏ (10Ω – 47Ω). Khi FET cháy, điện trở này thường bị đứt hoặc tăng trị số.

IC Driver

Kiểm tra các cặp Transistor đệm (Push-pull) hoặc IC lái chuyên dụng (như dòng IR21xx hoặc tương đương).

Diode Xung (PFC Diode)

Đây là Diode siêu nhanh (Ultra-fast). Nếu Diode này chập, FET PFC sẽ nổ ngay khi khởi động.

3. Quy trình sửa chữa an toàn

Để tránh việc “nổ tiếp” khi thay linh kiện mới, bạn nên tuân thủ quy trình sau:

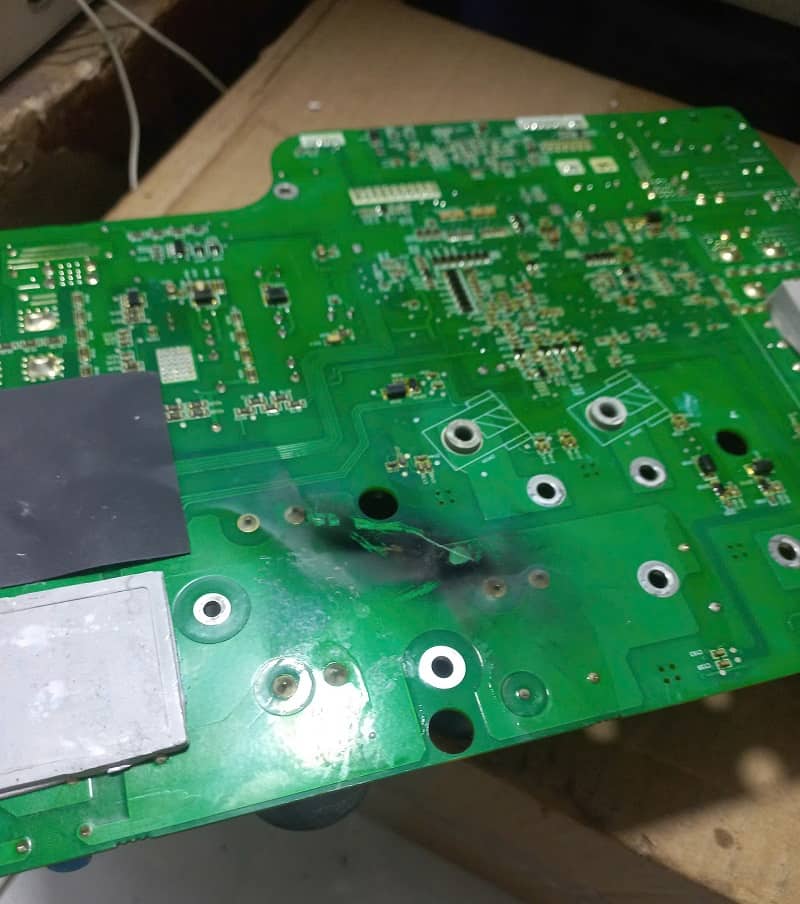

Cách ly khối công suất: Tháo bỏ các FET/IGBT đã cháy. Vệ sinh sạch vết cháy đen trên PCB (carbon bám trên mạch có thể dẫn điện gây phóng hồ quang).

Kiểm tra dạng sóng PWM: Cấp nguồn nuôi cho board điều khiển (không cấp điện lưới 220V vào chân công suất). Dùng dao động ký (Oscilloscope) đo tại chân G của FET để đảm bảo xung vuông sạch, biên độ chuẩn (thường khoảng 12V-15V).

Thử tải giả với bóng đèn: Sau khi lắp linh kiện mới, hãy cấp điện đầu vào qua một bóng đèn dây tóc (khoảng 100W). Nếu bóng đèn sáng rực rồi tắt (hoặc sáng mờ) là ổn, nếu sáng rực liên tục nghĩa là vẫn còn chạm chập.

Kiểm tra cảm biến dòng (Current Sensor): Trong các máy GoodWe, nếu biến dòng hoặc trở shunt bị lỗi, máy sẽ không kiểm soát được dòng điện dẫn đến cháy lại khối công suất.

4. Lưu ý về linh kiện thay thế

Với máy GoodWe 3kW, ưu tiên chọn linh kiện chính hãng hoặc các dòng có $V_{DS}$ và $I_D$ cao hơn một chút so với linh kiện gốc để tăng độ bền.

Đừng quên bôi keo tản nhiệt mới và siết chặt vít vào tấm nhôm, vì dòng bám tải thường chạy ở công suất đỉnh trong thời gian dài.
