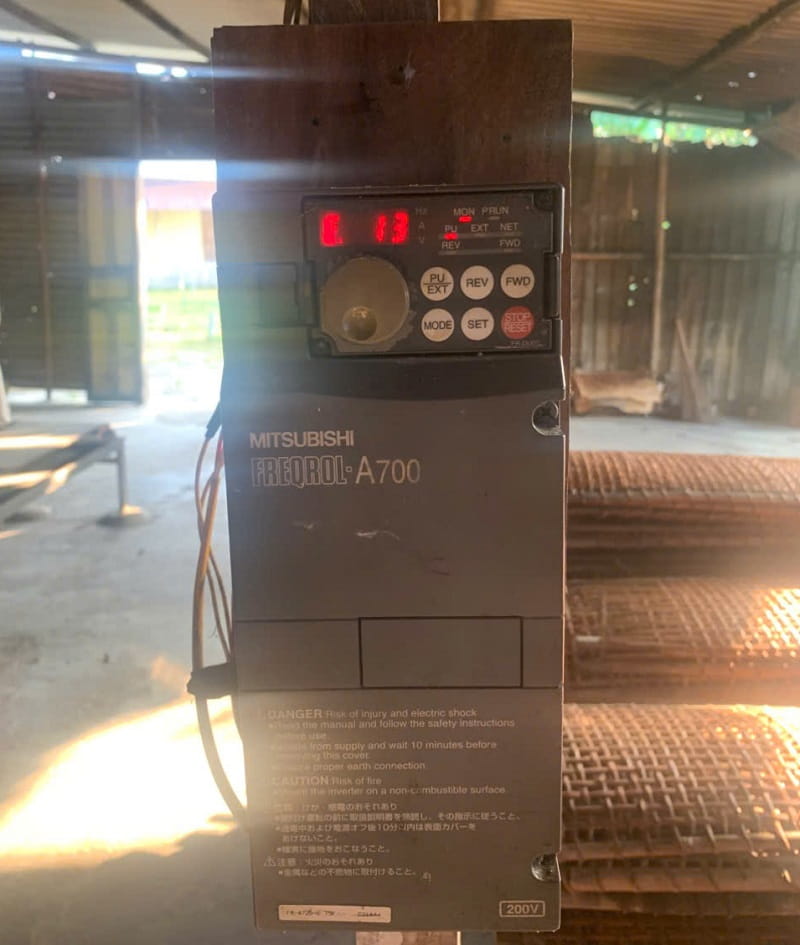

Lỗi E13 (hay hiển thị là E.13) trên biến tần Mitsubishi dòng FR-A700 là lỗi ngắt mạch do mất tín hiệu điều khiển (Internal circuit error).
Cụ thể, lỗi này xảy ra khi bộ vi xử lý (CPU) của biến tần phát hiện sự cố bất thường trong quá trình truyền nhận tín hiệu nội bộ hoặc mạch điều khiển gặp trục trặc nghiêm trọng.
Các nguyên nhân chính và cách kiểm tra:
-
Nhiễu điện từ (EMI) quá lớn: Đây là nguyên nhân phổ biến nhất. Các nguồn nhiễu bên ngoài tác động vào dây tín hiệu hoặc trực tiếp vào bo mạch điều khiển.
-
Cách xử lý: Kiểm tra lại tiếp địa (GND) của biến tần và motor. Đảm bảo dây điều khiển được bọc giáp và đi tách biệt với dây động lực.
-
-
Lỗi bo mạch điều khiển (Control Circuit):
-
Các linh kiện trên bo mạch điều khiển (như tụ lọc, IC đệm, hoặc chip CPU) bị lão hóa hoặc hư hỏng sau thời gian dài sử dụng.
-
Cách xử lý: Thử ngắt toàn bộ nguồn điện, đợi đèn báo Charge tắt hẳn rồi cấp nguồn lại để reset hệ thống. Nếu lỗi xuất hiện ngay khi vừa cấp nguồn mà chưa chạy motor, khả năng cao là hỏng phần cứng bo mạch.
-
-
Lỏng các kết nối nội bộ:
-
Các đầu nối (connector) giữa bo mạch chính và bo màn hình hoặc các bo mở rộng có thể bị lỏng hoặc oxy hóa.
-
Cách xử lý: Vệ sinh các điểm tiếp xúc bằng dung dịch chuyên dụng và cắm chặt lại các socket.
-
-
Tác động từ môi trường:
-
Bụi bẩn, ẩm mướt hoặc hơi hóa chất xâm nhập vào bên trong máy gây rò rỉ điện tín hiệu trên các đường mạch nhỏ của CPU.
-
Cách xử lý: Vệ sinh khô bo mạch, kiểm tra xem có dấu hiệu cháy sạm hay oxy hóa linh kiện hay không.
-
Lưu ý khi sửa chữa:
Dòng A700 có thiết kế bo mạch khá phức tạp. Nếu sau khi vệ sinh và kiểm tra nhiễu mà lỗi vẫn không hết, bạn cần kiểm tra sâu hơn vào khối nguồn nuôi cho CPU trên bo khiển (thường là các mức áp 5V, 3.3V) xem có bị sụt áp hoặc gợn sóng hay không.
Các bước kiểm tra thêm để khắc phục lỗi E13 (E.13):
- Kiểm tra và Reset: Tắt nguồn biến tần, đợi màn hình tắt hoàn toàn rồi bật lại. Nhấn nút reset trên màn hình.
- Kiểm tra Rơ le (Relay): Lỗi E.13 thường liên quan đến rơ le báo lỗi (Fault relay). Kiểm tra xem rơ le có bị dính tiếp điểm không (tiếp điểm báo lỗi không ngắt sau khi reset).
- Kiểm tra kết nối PU: Nếu lỗi liên quan đến bảng điều khiển (PU), hãy kiểm tra kết nối giữa màn hình và biến tần, đảm bảo cáp kết nối chắc chắn.
- Kiểm tra EEPROM: Lỗi có thể do EEPROM trong bảng điều khiển bị hỏng.
- Liên hệ kỹ thuật: Nếu bạn chưa khắc phục được.
