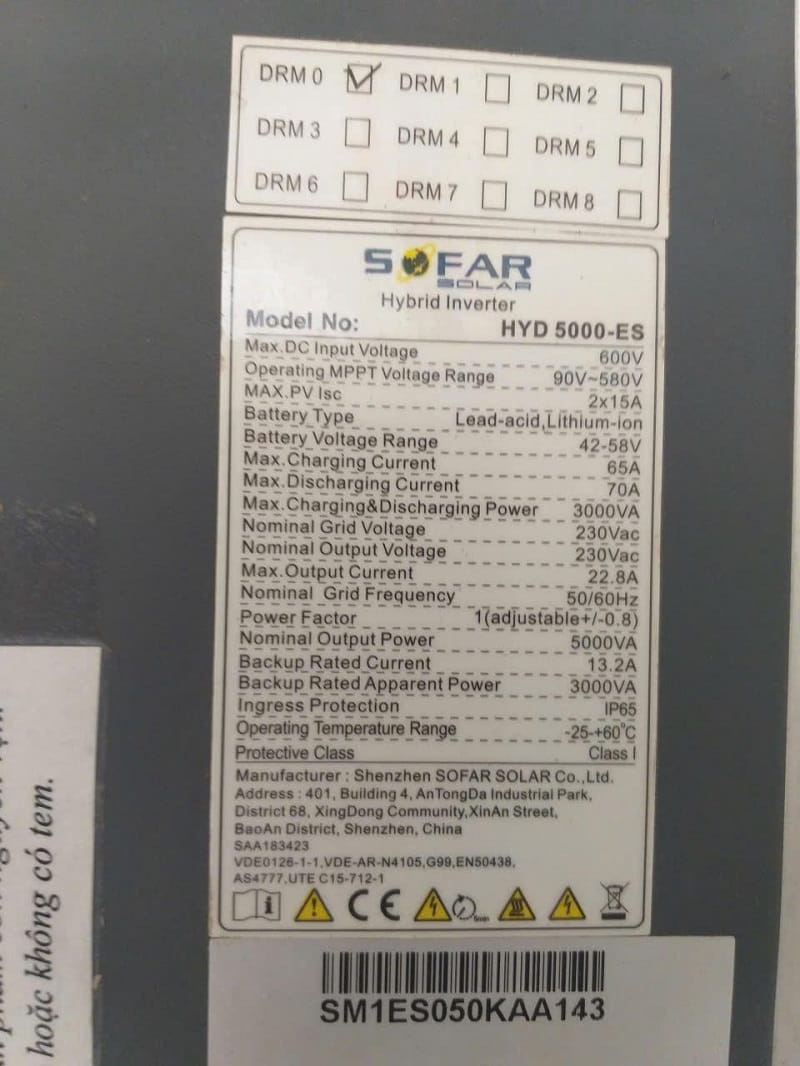

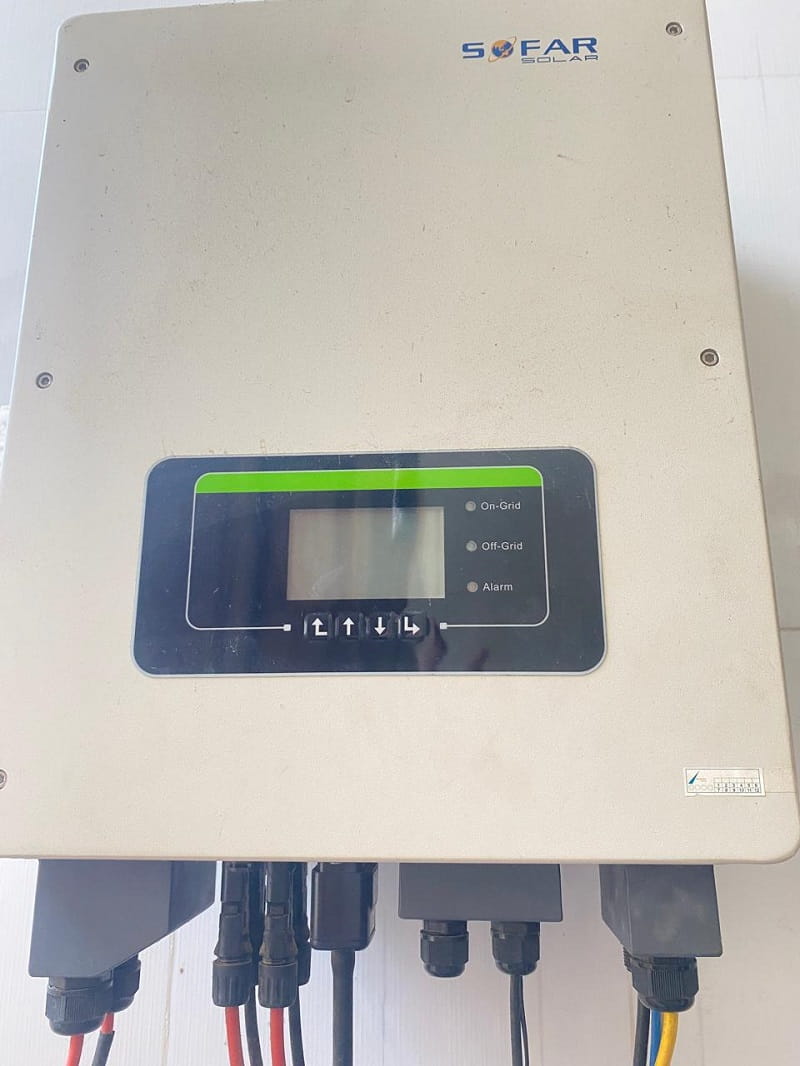

Lỗi biến tần (inverter) Solar Sofar không nhận chuỗi pin (PV) thường do nhiều nguyên nhân từ phía đấu nối ngoại vi đến linh kiện bo mạch bên trong. 5000-es
Dưới đây là các bước kiểm tra và xử lý kỹ thuật theo thứ tự từ ngoài vào trong:
1. Kiểm tra các yếu tố ngoại vi (Cơ bản)
Trước khi can thiệp vào máy, hãy xác nhận các thông số vật lý của dàn pin:
-
Điện áp hở mạch (Voc): Đo trực tiếp tại đầu vào DC của biến tần. Đảm bảo điện áp nằm trong dải hoạt động (Start-up voltage) của máy. Nếu Voc quá thấp, máy sẽ không khởi động MPPT.
-
Kiểm tra cực tính: Rất nhiều trường hợp bấm đầu MC4 bị ngược cực (+ thành –). Sử dụng đồng hồ VOM để xác nhận chính xác.
-
Công tắc DC (DC Switch): Kiểm tra xem cần gạt DC trên máy hoặc tủ điện có bị hỏng tiếp điểm hay không.
2. Kiểm tra khối bảo vệ và đo lường (Phần cứng)

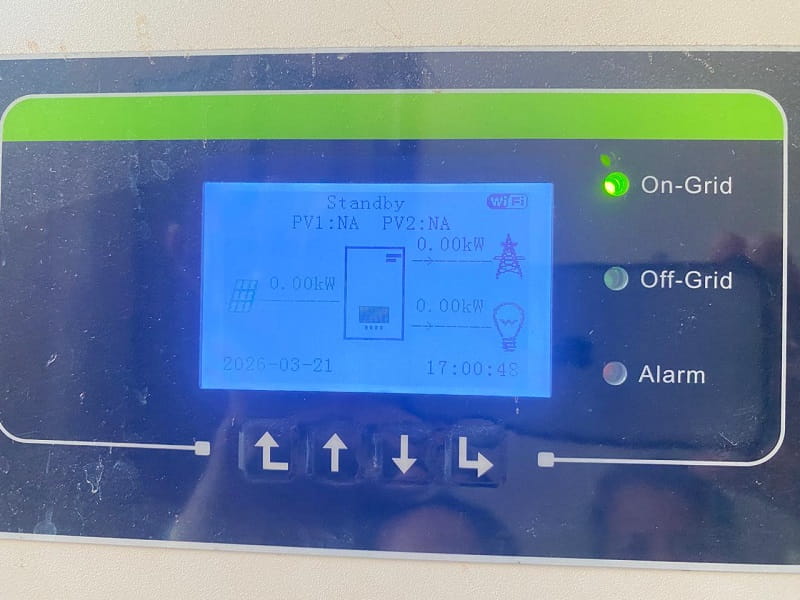

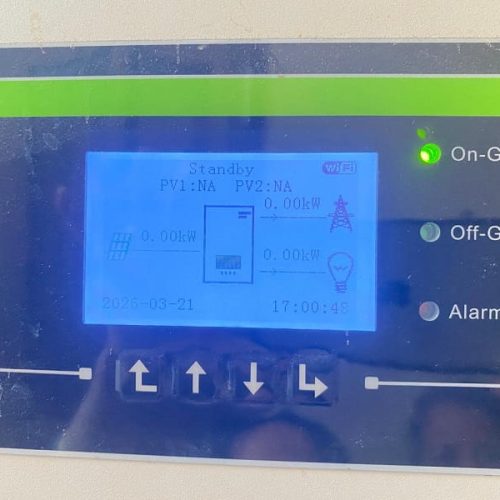

Nếu điện áp DC đã cấp vào đến Domino nhưng máy vẫn báo “No PV” hoặc “PV low”, bạn cần kiểm tra các khối sau trên bo mạch:
-
Cầu chì DC (DC Fuse): Một số dòng Sofar công suất lớn có cầu chì ống bên trong. Nếu bị sét đánh lan truyền hoặc chập chuỗi, cầu chì này sẽ đứt.
-
Mạch phân áp (Voltage Divider): Biến tần nhận biết điện áp PV thông qua một dãy điện trở phân áp (thường là điện trở dán có trị số lớn từ 100kΩ đến 1MΩ). Nếu một trong các điện trở này bị tăng trị số hoặc bị oxy hóa, vi xử lý sẽ hiểu sai điện áp PV là 0V.
-
Cảm biến dòng điện (Hall Sensor/Shunt): Nếu máy nhận điện áp nhưng không cho dòng điện đi qua, có thể cảm biến dòng hoặc mạch Op-amp (LM358 hoặc tương đương) xử lý tín hiệu dòng điện đang gặp lỗi.
3. Kiểm tra khối công suất (Boost Converter)
Khối này có nhiệm vụ nâng áp PV lên áp Bus DC:
-
IGBT/MOSFET Boost: Kiểm tra các đèn công suất của kênh MPPT. Nếu bị chập, máy thường báo lỗi “HW Bus Volt” hoặc “PV Isolation”, nhưng đôi khi chỉ gây mất một kênh PV.
-
Diode xung (Fast Recovery Diode): Diode chặn ngược ở đầu ra khối Boost nếu bị đứt cũng làm mất đường truyền năng lượng từ PV vào tụ Bus.
-
Tụ lọc đầu vào: Các tụ hóa đầu vào PV bị khô hoặc phồng sẽ làm sụt áp tức thì khi máy bắt đầu quét điểm công suất cực đại (MPPT), dẫn đến tình trạng ngắt quãng.
4. Lỗi phần mềm hoặc cài đặt
-
Chế độ hoạt động: Kiểm tra xem máy có đang bị giới hạn công suất hoặc đang ở chế độ chờ (Standby) do cài đặt sai quốc gia (Country Code) hay không.
-
Cập nhật Firmware: Một số lỗi nhận diện MPPT trên dòng Sofar cũ có thể được khắc phục bằng cách cập nhật bản firmware mới nhất từ nhà sản xuất.
