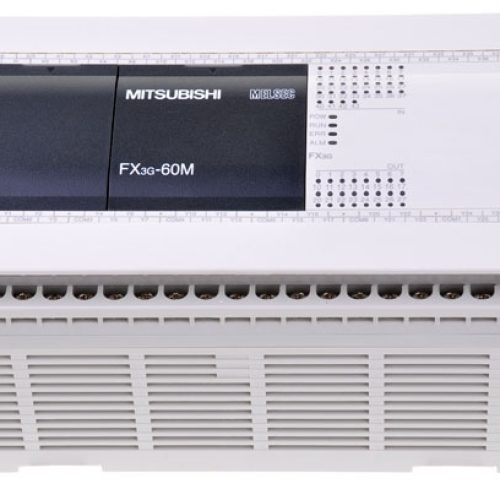

Cách đấu dây ngõ vào của PLC Mitsubishi

Cách đấu dây ngõ vào của PLC Mitsubishi

L N là nguồn điện cấp vào cho PLC 220vAC

PLC sẽ tạo ra nguồn điện 24v

S/S nối vào chân 0v

24v nối vào các chân ngõ vào x0 x1 x2…qua các nút nhấn

Chân COM0 com1 com 2… nối vào 0V chung

Tín hiệu điều khiển ngõ vào và ra là nguồn + 24v

(Đây là cách mình hay đấu nối, các bạn tham khảo thêm cách phía dưới nhé!)

Ngõ vào PLC Mitsubishi nói riêng và các loại PLC khác nói chung đều có hai cách đấu dây ngõ vào số (Digital Input) kiểu Sink và Source.

Đầu vào Digital là các cảm biến, nút bấm, công tắc…

Bài viết xin chia sẻ cách đấu dây ngõ vào số của PLC Mitsubishi theo 2 kiểu Sink và Source.

1. Cách đấu dây ngõ vào của PLC Mitsubishi theo kiểu SINK

Chân SS là chân chung được đấu với nguồn +24VDC

Tại (3) là kiểu đấu thường dùng cho các loại cảm biến ví dụ như cảm biến tiệm cận loại NPN

Tại (4) là kiểu đấu thường dùng cho các loại nút nhấn, chuyển mạch, công tắc hành trình..

2. Cách đấu dây ngõ vào của PLC Mitsubishi theo kiểu SOURCE

Chân SS là chân chung được đấu với nguồn 0VDC

Tại (2) là kiểu đấu thường dùng cho các loại cảm biến ví dụ như cảm biến tiệm cận loại PNP

Tại (4) là kiểu đấu thường dùng cho các loại nút nhấn, chuyển mạch, công tắc hành trình..
