Để chế tạo một cáp giao tiếp từ cổng USB sang RJ45 (thường là cổng Ethernet), cần phải hiểu rõ sự khác biệt về chức năng giữa hai loại cổng này. Cổng USB truyền tải dữ liệu số giữa các thiết bị, trong khi cổng RJ45 thường được sử dụng cho mạng Ethernet, truyền tải dữ liệu qua các tín hiệu mạng.
Các lựa chọn thực hiện:
1. **Sử dụng Bộ Chuyển Đổi USB to Ethernet (Adapter):**
– Đây là phương pháp đơn giản và an toàn nhất. Bạn có thể mua một bộ chuyển đổi USB sang Ethernet. Bộ chuyển đổi này sẽ chuyển đổi tín hiệu từ USB sang tín hiệu Ethernet qua cổng RJ45.
2. **Chế tạo mạch chuyển đổi (DIY):**
– Việc này yêu cầu bạn có kiến thức chuyên sâu về điện tử, mạng và lập trình vi điều khiển. Phải sử dụng một IC giao tiếp (ví dụ như RTL8152) để chuyển đổi tín hiệu USB sang Ethernet. Mạch này sẽ bao gồm:
– **IC chuyển đổi USB sang Ethernet**: Thường sử dụng các chip như RTL8152 hoặc tương tự.
– **Cổng USB**: Đầu vào cho cáp USB.
– **Cổng RJ45**: Đầu ra để kết nối với mạng Ethernet.
– **Các linh kiện khác**: Điện trở, tụ điện, và bộ nguồn.
– Sau khi tạo ra mạch điện, cần lập trình vi điều khiển để giao tiếp với IC và điều khiển việc chuyển đổi tín hiệu.

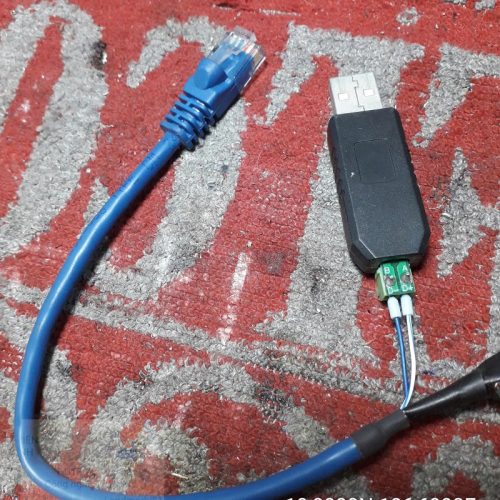

Các bạn mua 1 cái Mạch Chuyển USB Sang RS485

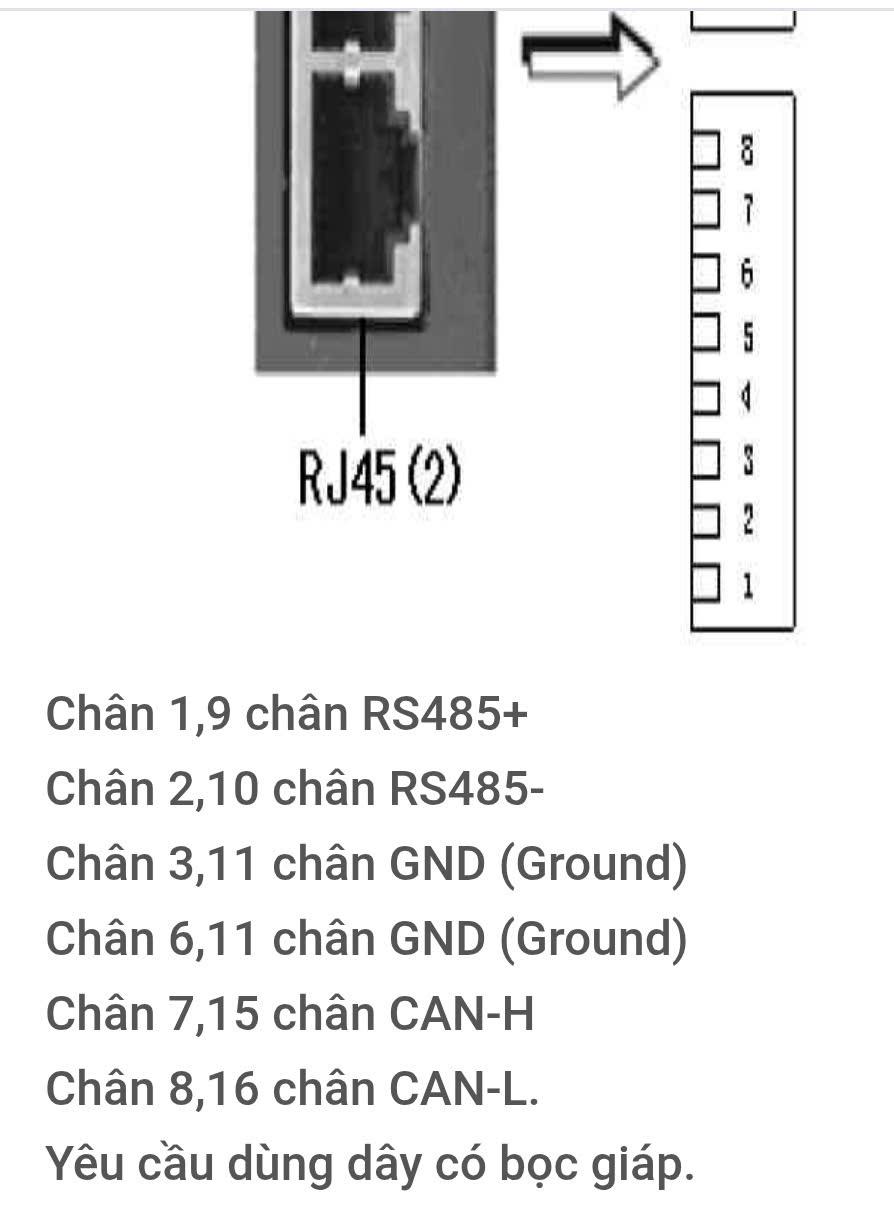

Đầu ra có 2 đầu tương ứng A và B.
Chân A là chân tín hiệu D+ nối vào dây trắng sọc xanh của sợi cáp J45
Chân B là chân tín hiệu D- nối vào dây xanh của sợi cáp J45
