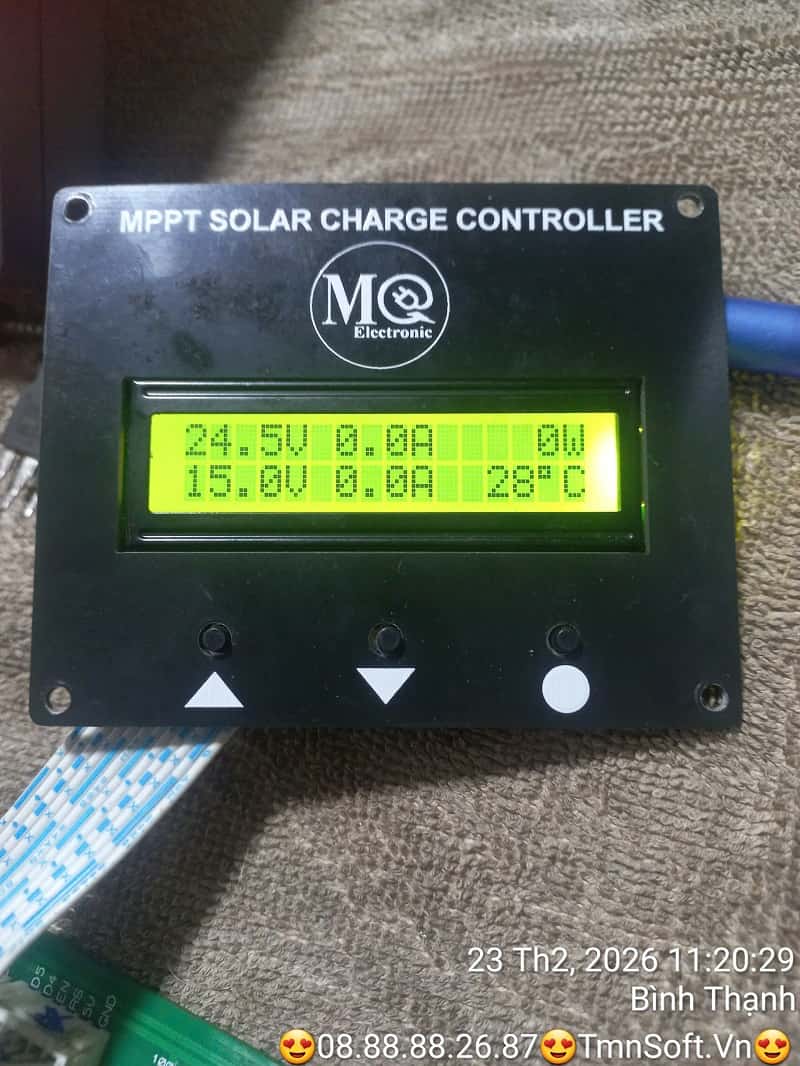

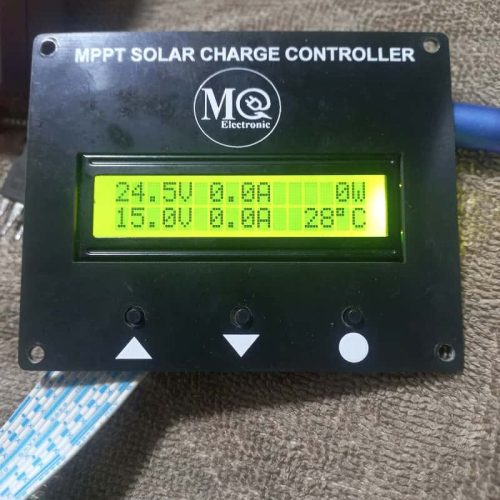

Lỗi chập MOSFET và diode trên sạc MPPT Mạnh Quân là lỗi rất hay gặp, đặc biệt với các bản MPPT công suất lớn 30A – 60A – 80A. Dưới đây là quy trình kiểm tra & sửa đúng kỹ thuật, tránh thay xong nổ lại.
1️⃣ Hiện tượng thường gặp
- Cắm PV → tóe lửa, tụ DC bus nóng
- Sạc không lên, hoặc lên rồi đứt cầu chì
- Đo MOSFET chập D–S, diode song song đứt hoặc chập
- Có mùi khét khu vực mạch boost
2️⃣ Nguyên nhân gốc (quan trọng)
🔴 1. PV quá áp / đảo cực

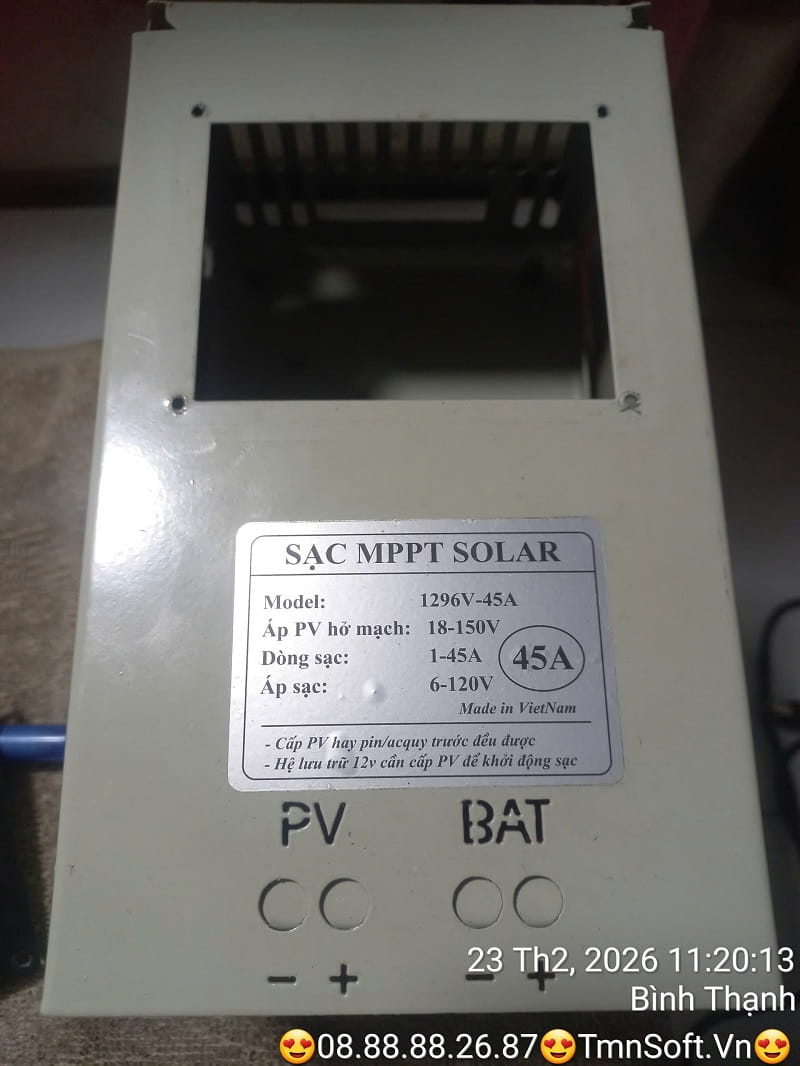

- MPPT 48V thường chịu PV max 150VDC
- Đấu nhầm PV 200–300V → nổ MOSFET + diode
🔴 2. Diode hồi dòng kém chất lượng
- Diode thường dùng MBR20100 / MBR30100
- Hàng fake → nóng → chập → kéo chết MOSFET
🔴 3. IC driver chết kéo chập gate
- Thường là IR2101 / IR2103 / EG8010
- Gate MOSFET bị kéo dương liên tục → chập DS
🔴 4. Tụ snubber / RC dập xung hỏng
- Mất RC → xung áp đỉnh phá MOSFET
3️⃣ Quy trình sửa CHUẨN (đừng bỏ bước)

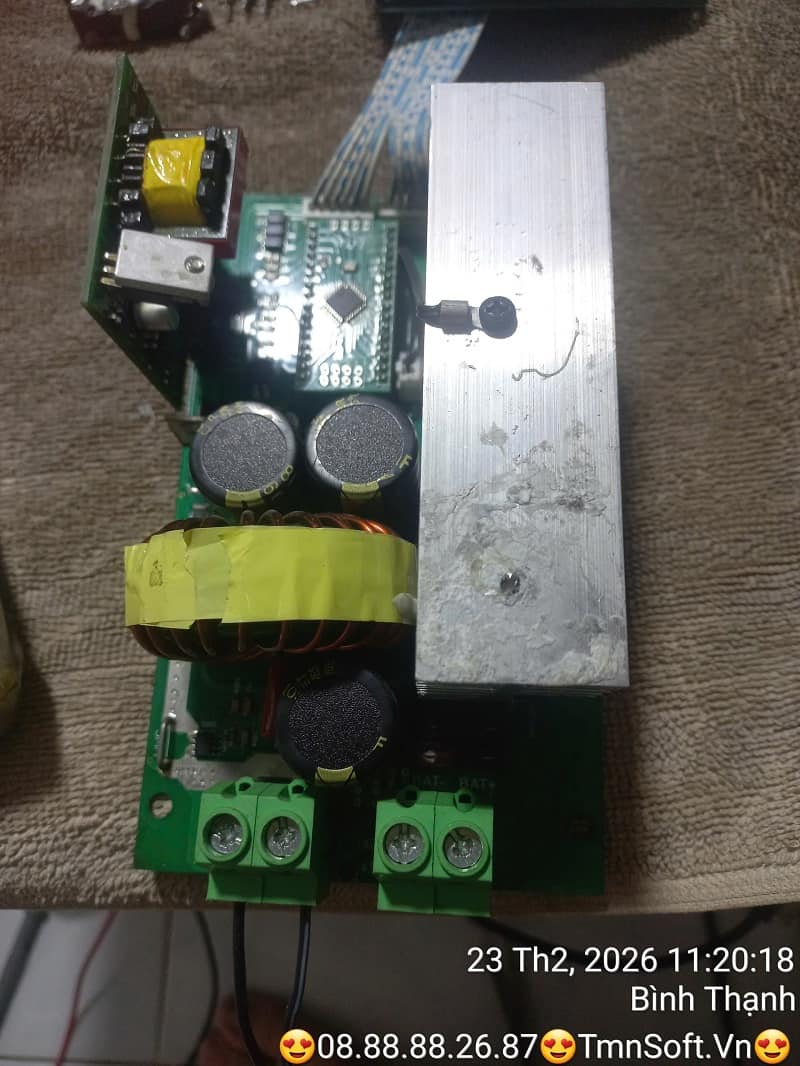

🧪 Bước 1: Khoanh vùng mạch
- MOSFET công suất (thường IRF3205 / IRFB4110 / HY4008)
- Diode boost (song song cuộn cảm)
- IC driver
- Điện trở gate (5–22Ω)
- Tụ snubber (104–224 / 1–2kV)
🔎 Bước 2: Đo kiểm bắt buộc
| Linh kiện | Yêu cầu |
|---|---|
| MOSFET | Không chập D–S, G–S |
| Diode | Thuận ~0.2–0.4V, nghịch ∞ |
| Gate R | Không đứt |
| Driver | Không chập Vcc–GND |
| Cuộn cảm | Không chạm vỏ |
👉 Thay MOSFET mà không kiểm driver = nổ lại 100%
🔧 Bước 3: Thay linh kiện NÂNG CẤP
Khuyến nghị:
- MOSFET:
- 48V → IRFB4110 / IPB044N15N5
- 24V → IRF3205 (chọn chuẩn hãng)
- Diode:
- STPS40150 / MBR40150CT
- Gate R: 10Ω–15Ω
- Snubber: 224/1kV + 100Ω
4️⃣ Test an toàn trước khi cấp PV
✅ Cách test sống còn
- Không cắm PV
- Cấp ắc quy trước
- Đo:
- Gate MOSFET: 8–12V xung
- Không nóng linh kiện
- Dùng nguồn DC giới hạn dòng 30–50V giả PV
- Sau khi OK → mới cắm PV thật
5️⃣ Lỗi nâng cao hay bị bỏ sót
- Opamp đo dòng chết → MOSFET chạy max duty
- Shunt đứt → sạc không giới hạn
- MCU reset lỗi → driver mở full
6️⃣ Kinh nghiệm thực tế
“MPPT Mạnh Quân không chết vì MOSFET yếu,
mà chết vì PV vượt áp + diode dởm + driver hỏng.”
Nếu bạn muốn:
- 📸 Gửi hình bo mạch → mình chỉ đúng linh kiện hay chết
- 🔍 Cho model + dòng PV + điện áp acquy
- 🧠 Phân tích sơ đồ MPPT Mạnh Quân từng phiên bản
👉 Mình hướng dẫn đúng mạch – đúng bệnh – không nổ lại.
