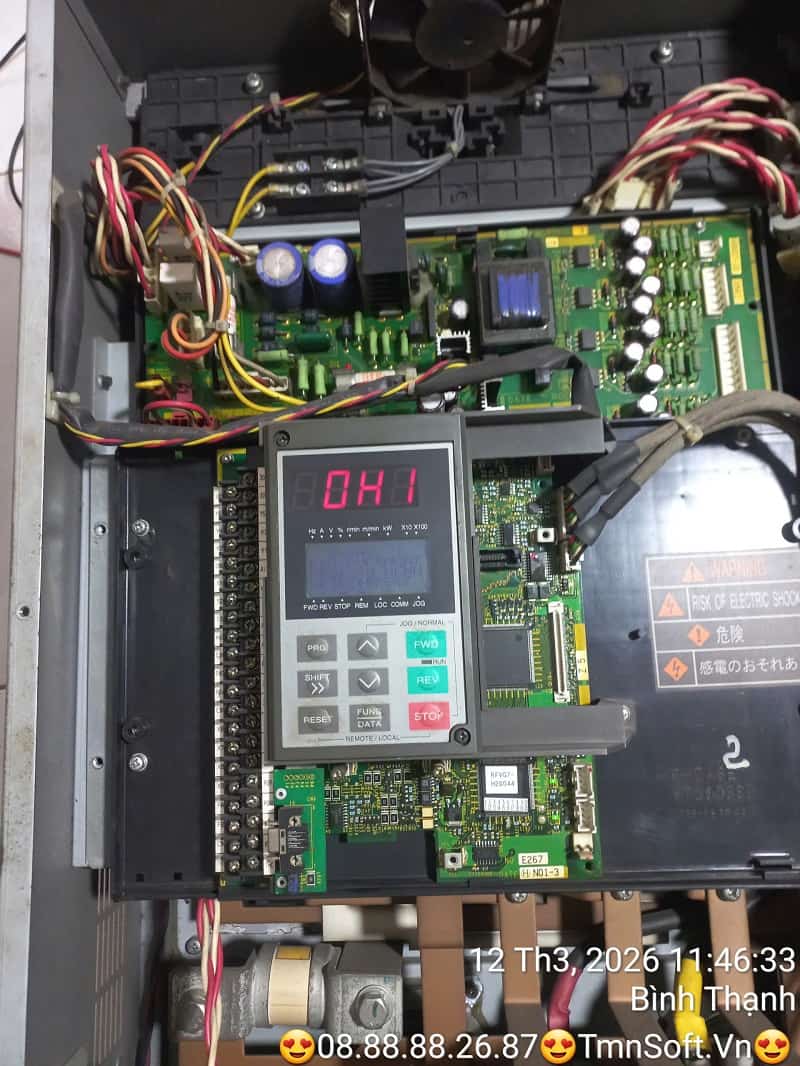

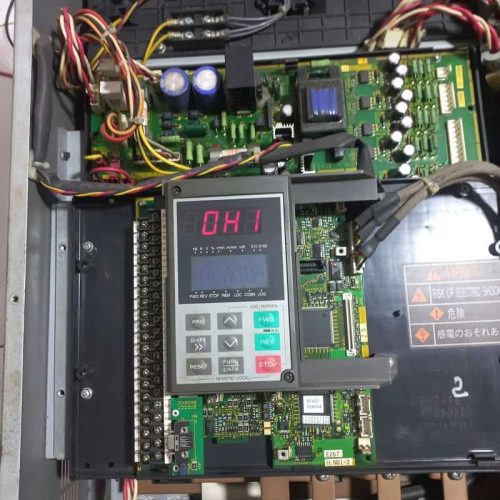

Lỗi OH1 trên biến tần Fuji FRN45VG7S (FRENIC-VG7S)

Lỗi OH1 (Heat Sink Overheat) là lỗi quá nhiệt tấm tản nhiệt. Lỗi này xuất hiện khi hệ thống phát hiện nhiệt độ của khối công suất (IGBT) tăng vượt quá ngưỡng giới hạn cho phép nhằm bảo vệ an toàn cho linh kiện.

Dưới đây là các nguyên nhân phổ biến và hướng kiểm tra, xử lý thực tế:

1. Quạt làm mát (Cooling Fan) có vấn đề

• Kiểm tra: Quan sát xem quạt tản nhiệt dưới đáy biến tần có quay khi cấp nguồn hoặc khi có lệnh chạy (Run) hay không. Lắng nghe xem có tiếng kêu rít do khô mỡ, kẹt bạc đạn không.

• Xử lý: Nếu quạt chết hoặc quay lờ đờ, dùng đồng hồ vạn năng đo xem bo mạch có xuất điện áp cấp cho quạt không. Nếu có áp mà quạt không quay thì cần thay quạt mới. Nếu mất áp, cần kiểm tra mạch cấp nguồn quạt trên bo công suất.

2. Nghẹt hệ thống thông gió, tản nhiệt bám bụi

• Kiểm tra: Soi đèn vào các rãnh của tấm nhôm tản nhiệt phía sau khối công suất xem có bị bít kín bởi mạt bụi công nghiệp, dầu mỡ hoặc vật cản không.

• Xử lý: Dùng máy nén khí xịt sạch toàn bộ khe nhôm tản nhiệt. Đảm bảo khoảng không gian phía trên và phía dưới biến tần đạt chuẩn để luồng gió hút lên không bị cản trở.

3. Nhiệt độ môi trường tủ điện quá cao

• Kiểm tra: Đánh giá nhiệt độ bên trong tủ điện chứa biến tần. Nếu tủ quá kín hoặc đặt ở khu vực phát nhiệt, nhiệt độ vượt quá 40°C – 50°C sẽ khiến việc tản nhiệt tự nhiên bị giảm hiệu suất trầm trọng.

• Xử lý: Kiểm tra lại quạt thông gió của vỏ tủ điện. Cần thiết phải vệ sinh lọc bụi vỏ tủ, lắp thêm quạt hút/thổi hoặc dùng điều hòa tủ điện nếu môi trường quá khắc nghiệt.

4. Tải quá nặng sinh nhiệt liên tục (Overload)

• Kiểm tra: Dòng điện ngõ ra càng cao thì khối IGBT sinh nhiệt càng lớn. Nếu động cơ chạy với dòng điện sát ngưỡng hoặc vượt quá dòng định mức trong thời gian dài, quạt sẽ tản nhiệt không kịp.

• Xử lý: Dùng ampe kìm kẹp đo dòng thực tế 3 pha U, V, W ngõ ra lúc có tải. Kiểm tra xem phần cơ khí có bị bó kẹt trục, hỏng vòng bi, hoặc bộ phận công tác có bị quá tải trọng không.

5. Lỗi phần cứng (Cảm biến nhiệt hoặc Bo mạch báo giả)

• Kiểm tra: Hãy để biến tần nghỉ ngơi cho nguội hẳn (chạm tay vào nhôm tản nhiệt thấy bình thường). Nếu khi cấp nguồn lại, máy chưa chạy mà đã lập tức báo lỗi OH1, thì vấn đề không nằm ở phần tản nhiệt vật lý.

• Xử lý: Đây là lỗi mạch. Cảm biến nhiệt (Thermistor) dán trên khối IGBT có thể đã bị chết, sai trị số, hoặc mạch khuếch đại tín hiệu đọc nhiệt độ trên bo điều khiển/bo công suất bị lỗi linh kiện. Cần tháo rã máy và dò ngược mạch từ cảm biến về vi xử lý để kiểm tra.
