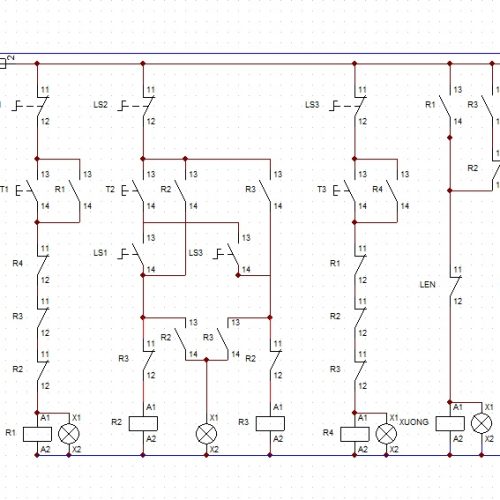

Mạch điện điều khiển thang máy chở hàng 3 tầng

Mạch đơn giản nhưng chức năng và hoạt động đã test chạy ổn định

Chức năng các nhút nhấn

T1 là nút gọi tầng 1

T2 là nút gọi tầng 2

T3 là nút gọi tầng 3

Chức năng công tắc hành trình

LS1 là công tắc hành trình tầng 1

LS2 là công tắc hành trình tầng 2

LS3 là công tắc hành trình tầng 3

LS11 và LS33 là công tắc hành trình an toàn

Chức năng các đèn báo

Các đèn báo tương ứng các tầng R1 , R2 R3 , R4

2 đèn báo chế độ đang đi lên hoặc đi xuống

Mạch đang thiết kế sử dụng nguồn điện 220v, cần thiết có thể dùng nguồn điện 24v cấp cho mạch điều khiển để an toàn về điện.

Các role hoạt động dựa theo các lệnh gọi tầng, được khóa chéo lẫn nhau tạo độ an toàn cao khi dùng.

Nguyên lý hoạt động

• Khi ta nhấn T1, thì R1 được cấp điện và tiếp điểm R1 thường mở được đóng lại. Role xuống có điện cấp cho động cơ quay và đưa buồng thang ở đâu đó bất kỳ sẽ được đi xuống tầng 1. Khi đã đến T1 và tác động vào công tắc hành trình LS1 mở ra và ngắt điện dẫn đến Role R1 tắt. Tiếp điểm Role R1 nhả ra làm mất điện cấp Role XUỐNG. Động cơ dừng tại vị trí tầng 1.
• Nhấn T2 , khi đó Role R2 được cấp điện, tiếp điểm R2 đóng lại cấp điện cho Role LÊN làm cho động cơ quay và kéo buồn thang lên cho đến khi tác động công tắc hành trình LS2 thì dừng lại tại Tầng 2.
• Nhấn T3, khi đó Role R4 được cấp điện, tiếp điểm R4 đóng lại cấp điện cho Role LÊN và động cơ quay kéo buồng thang lên cho đến khi tác động vào công tắc hành trình LS3 thì dừng lại.

Quá trình đi xuống cũng tương tự như đi lên

Mạch điều khiểng thang máy chở hàng 3 4 tầng sẽ cập nhật thêm sau.

Các bạn tham khảo và đóng góp thêm nhé.
