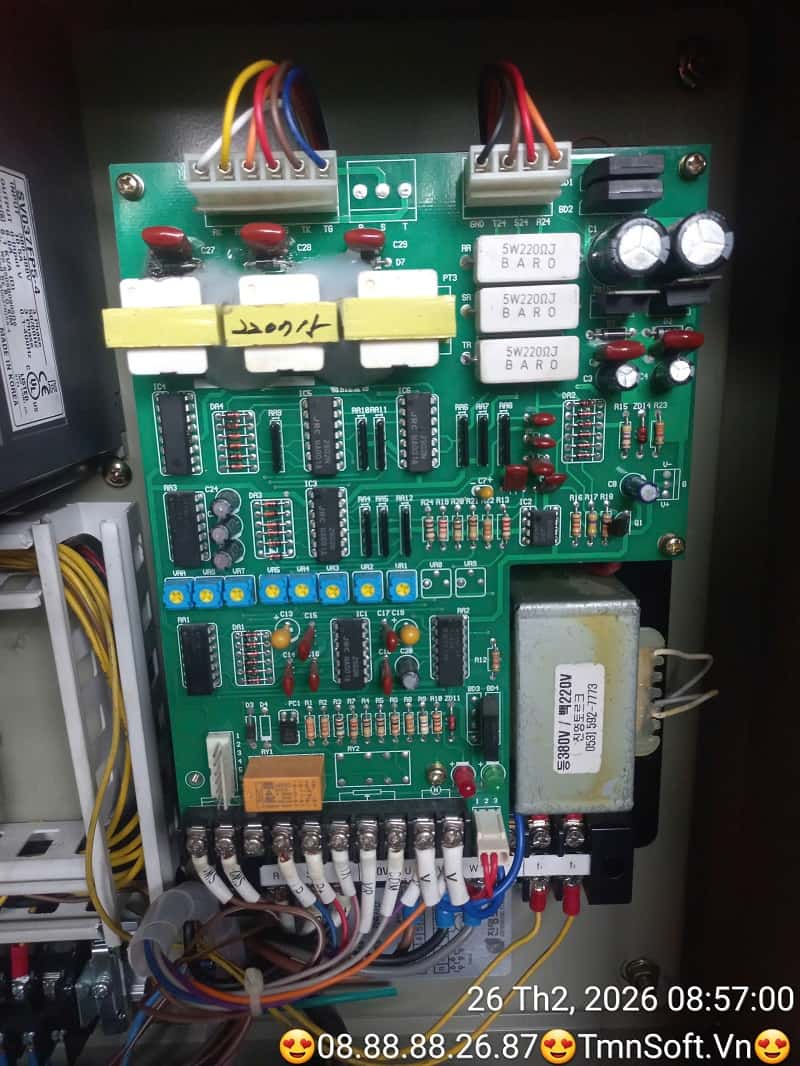

Bo mạch máy cuốn sợi inox dùng TRIAC TG35C60 thường là dạng điều khiển motor AC 1 pha (chỉnh tốc bằng điều áp pha). Anh đang làm cơ khí cuốn – ép riêng 2 motor nên phần này rất quan trọng để đồng bộ lực căng.
Dưới đây là hướng sửa theo thực tế thợ làm:
1️⃣ Thông số cơ bản của TG35C60
- Dòng chịu tải: 35A
- Điện áp: 600V
- Dùng cho AC 220V trực tiếp
- Chân: MT1 – MT2 – Gate
- Thường gắn tản nhiệt lớn
Ứng dụng: điều tốc motor quạt, motor cuốn, gia nhiệt…
2️⃣ Các lỗi thường gặp trên máy cuốn inox
🔴 Lỗi 1: Chập TRIAC (motor chạy tối đa, không chỉnh được tốc độ)
Hiện tượng:
- Cấp điện là motor quay max
- Biến trở chỉnh tốc độ không tác dụng
Kiểm tra:
- Tháo TG35C60 đo ohm MT1–MT2
- Nếu gần 0Ω cả 2 chiều → chập
Nguyên nhân:
- Motor quá tải (cuộn inox căng quá)
- Không có mạch snubber RC
- Điện áp lưới cao đột biến
👉 Giải pháp:
- Thay mới TG35C60
- Thêm mạch RC 100Ω + 0.1µF/400V song song MT1-MT2 nếu chưa có
🔴 Lỗi 2: TRIAC không kích (motor không quay)
Hiện tượng:
- Có điện vào
- Motor không chạy
- Không có áp ra motor
Kiểm tra:
- Đo điện áp Gate khi xoay biến trở
- Kiểm tra:
- Diac (DB3 thường dùng)
- Biến trở chỉnh tốc
- Tụ timing (0.1µF – 0.47µF)
- Điện trở hạn dòng gate
👉 Nếu Diac hư → thay loại DB3
🔴 Lỗi 3: Nổ TRIAC liên tục
Máy cuốn inox thường có tải quán tính lớn → rất dễ phá TRIAC.
Nguyên nhân thực tế:
- Motor 1 pha không tụ đề đúng trị số
- Không có MOV chống sốc
- Không có RC snubber
- Motor cuốn bị kẹt cơ khí
👉 Khuyến nghị:
- Lắp MOV 471 hoặc 561 song song nguồn AC
- Lắp RC snubber
- Kiểm tra bạc đạn motor
3️⃣ Quy trình sửa chuẩn thợ
Bước 1
Tháo TRIAC ra khỏi mạch để đo (không đo trên mạch)
Bước 2
Kiểm tra:
- Diac
- Tụ timing
- Biến trở
- Điện trở gate (thường 100Ω – 330Ω)
Bước 3
Cấp thử qua bóng đèn nối tiếp 220V (bảo vệ khi test)

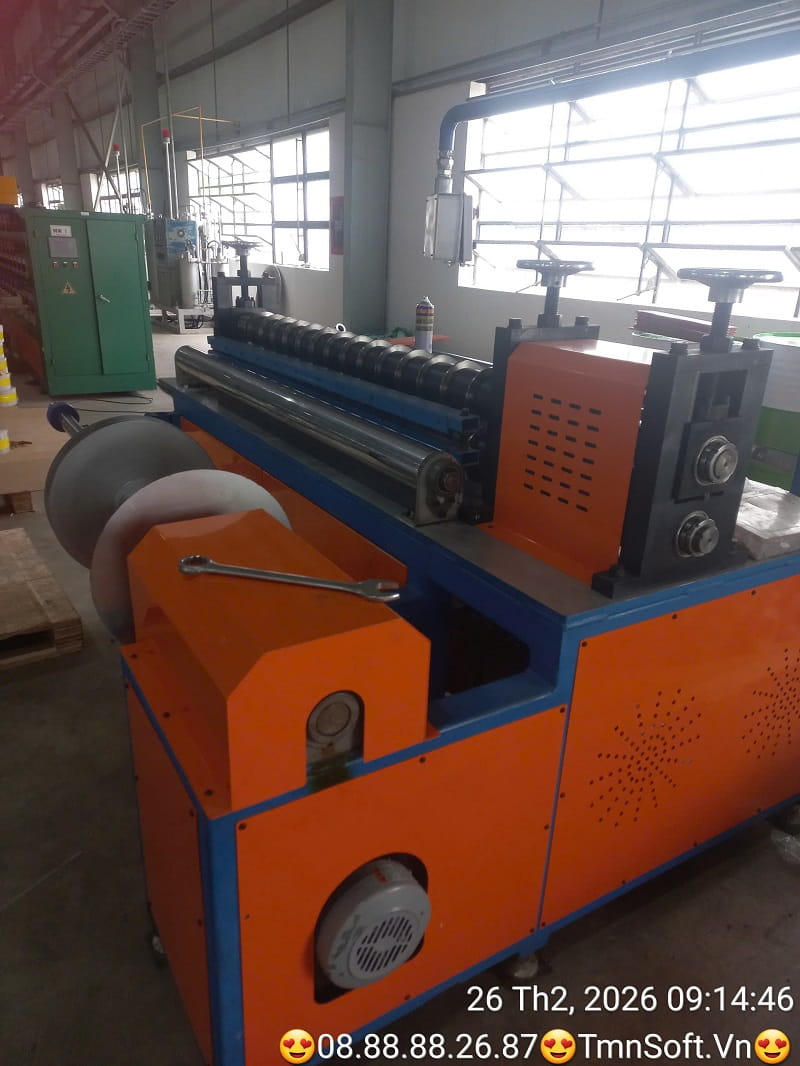

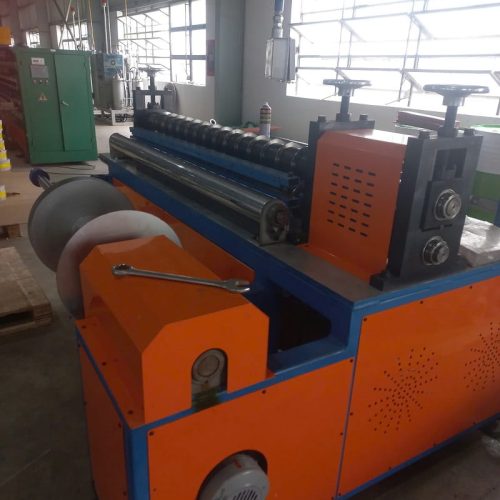

4️⃣ Lưu ý đặc biệt với máy cuốn inox
Vì đường kính cuộn tăng dần nên:
- Lực kéo tăng
- Dòng motor tăng
- TRIAC nóng dần
👉 Nếu máy chạy liên tục công suất lớn:
Nên thay bằng:
- TRIAC 40A – 50A
- Hoặc nâng cấp lên biến tần (ổn định hơn rất nhiều)
Nếu anh đang dùng 2 motor (1 ép, 1 cuốn) mà điều chỉnh bằng TRIAC thì rất khó đồng bộ lực căng khi đường kính cuộn thay đổi.
