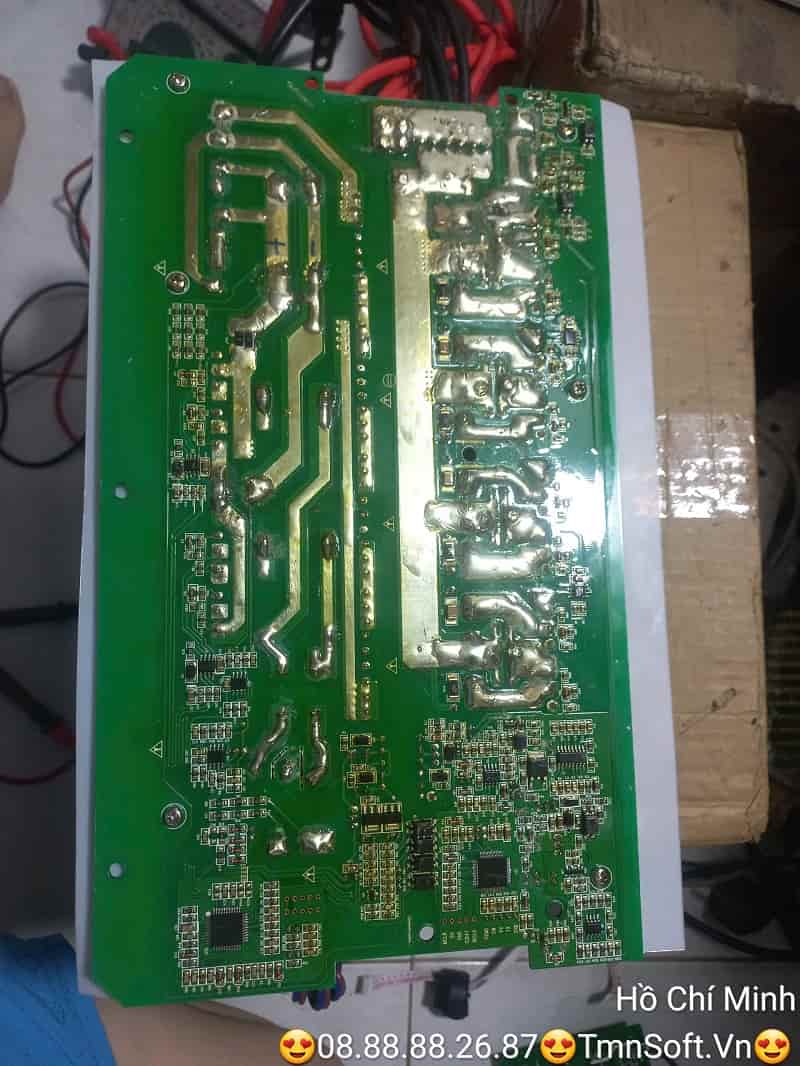

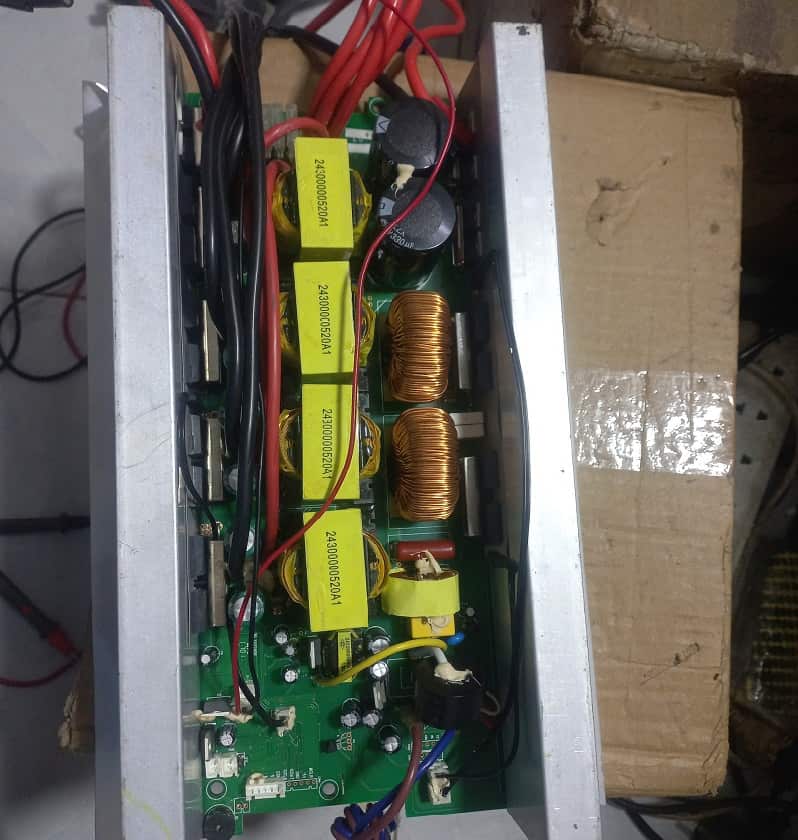

Sửa bo kích 12vdc to 220vAc công suất 3kw lỗi khiển

Việc sửa chữa bo kích (inverter) công suất lớn như 3kW đòi hỏi sự chính xác cao vì dòng điện đầu vào từ 12VDC là rất lớn (có thể lên tới hơn 250A ở mức công suất đỉnh). Với lỗi liên quan đến phần điều khiển (khiển), bạn nên kiểm tra theo các bước hệ thống dưới đây:

1. Kiểm tra khối nguồn nuôi cho IC khiển

Lỗi “mất khiển” thường bắt nguồn từ việc IC vi điều khiển hoặc IC tạo xung không có nguồn nuôi ổn định.

Hạ áp: Kiểm tra các linh kiện hạ áp từ 12V xuống 5V hoặc 12V cho tầng driver (thường dùng 7805, 7812 hoặc các mạch Buck DC-DC).
Tụ lọc nguồn: Các tụ hóa gần IC khiển nếu bị khô hoặc phồng sẽ gây nhiễu, làm IC treo hoặc không xuất xung.

2. Kiểm tra IC tạo xung và IC Driver

Bo kích 3kW thường sử dụng các dòng IC như SG3525, TL494 (cho phần đẩy kéo PWM) hoặc các module vi điều khiển chuyên dụng (như EGS002 nếu là sóng sine chuẩn).

Đo xung tại chân OUT: Sử dụng máy hiện sóng (Oscilloscope) để kiểm tra xem IC có xuất xung PWM hay không. Nếu không có máy hiện sóng, có thể dùng đồng hồ vạn năng chế độ Hz để đo nhanh.
Cách ly tầng công suất: Trước khi đo khiển, bạn nên tháo bỏ MOSFET công suất hoặc ngắt nguồn cấp cho chân D/C của MOSFET để tránh trường hợp xung lỗi gây chập cháy nổ tầng công suất khi đang đo đạc.

3. Kiểm tra tầng Driver (Kích cách ly)

Với công suất 3kW, xung từ IC khiển thường không lái trực tiếp MOSFET mà qua một tầng đệm (Driver) sử dụng transistor (cặp C1815/A1015) hoặc IC Driver chuyên dụng (như IR2110, TLP250).

Kiểm tra các điện trở trở xả (gate resistor) xem có bị cháy đứt không.
Kiểm tra các diode xung quanh chân G của MOSFET.

4. Các mạch bảo vệ (Protection)

Một nguyên nhân phổ biến khiến mạch không chạy là do hệ thống bảo vệ đang ngắt xung:

Bảo vệ quá nhiệt: Kiểm tra cảm biến nhiệt độ (NTC) trên nhôm tản nhiệt.
Bảo vệ điện áp thấp (LVD): Nếu bình ắc quy tụt áp hoặc mạch nhận diện sai điện áp bình, khiển sẽ khóa xung để bảo vệ bình.
Bảo vệ quá dòng: Kiểm tra các trở Shunt hoặc biến dòng (CT). Nếu các linh kiện này bị sai trị số, mạch sẽ báo lỗi giả và ngắt khiển ngay khi vừa khởi động.

Một số lưu ý quan trọng cho dòng 3kW:

Dòng điện lớn: Khi thử nghiệm, hãy dùng bộ nguồn DC có giới hạn dòng điện hoặc mắc nối tiếp bóng đèn sợi đốt ở đầu vào 12V để tránh nổ MOSFET nếu mạch vẫn còn chập.
Sóng ra: Xác định rõ bo của bạn ra Square Wave (sóng vuông) hay Pure Sine Wave (sine chuẩn) để thay thế linh kiện điều khiển cho phù hợp.
