1. Chuẩn Bị Dụng Cụ và Kiểm Tra An Toàn
- Chuẩn bị các dụng cụ cần thiết: đồng hồ đo điện, mỏ hàn, thiếc hàn, tua vít, kìm.
- Đảm bảo kích điện đã ngắt kết nối nguồn và acquy.
- Mang thiết bị bảo hộ như găng tay cách điện.
2. Các Bước Kiểm Tra và Sửa Chữa
a. Kiểm tra đầu vào (24V)
- Dùng đồng hồ đo điện kiểm tra điện áp đầu vào từ acquy.
- Nếu không có điện áp, kiểm tra dây nối hoặc cầu chì (nếu có).
b. Kiểm tra bo mạch chính
- Mở thiết bị và kiểm tra các thành phần trên bo mạch như:
- Tụ điện: Có bị phồng hoặc nổ không?
- Điện trở: Có bị cháy đen không?
- Transistor hoặc MOSFET: Có bị cháy hoặc chập mạch không?
- Dùng đồng hồ đo để kiểm tra thông mạch.
c. Kiểm tra phần biến áp
- Kiểm tra cuộn dây của biến áp bằng cách đo thông mạch.
- Đảm bảo không có mùi cháy hoặc dấu hiệu hư hỏng vật lý.
d. Kiểm tra mạch điều khiển
- Kiểm tra IC điều khiển, mạch tạo xung.
- Nếu phát hiện lỗi, thay thế IC hoặc kiểm tra các linh kiện liên quan.
e. Kiểm tra đầu ra (220V)
- Sau khi kiểm tra và thay thế linh kiện, kiểm tra điện áp đầu ra.
- Đảm bảo điện áp đầu ra ổn định (khoảng 220V AC).
3. Thay Thế Linh Kiện
- Nếu xác định linh kiện hỏng, mua đúng loại linh kiện thay thế để đảm bảo tương thích.
4. Kiểm Tra Toàn Bộ
- Sau khi sửa chữa, kiểm tra lại toàn bộ thiết bị.
- Thử nghiệm kích điện với tải nhỏ trước khi sử dụng với tải lớn.
5. Lưu Ý
- Nếu không tự sửa được, nên mang thiết bị đến trung tâm bảo hành hoặc kỹ thuật viên chuyên nghiệp.
- Tránh tự ý sửa chữa nếu bạn không có kinh nghiệm với thiết bị điện tử công suất cao.
Bạn có thể cung cấp thêm thông tin cụ thể về lỗi để mình hỗ trợ chi tiết hơn!
Xử lý tùy trường hợp:
DÒng này thường ra đi các FET công suất ngõ ra. Dùng FET (igbt) 60t60 .
Cũng hay bị chập FET dẫn đến chập CPU và giải pháp là thay bo CPU kích mới.

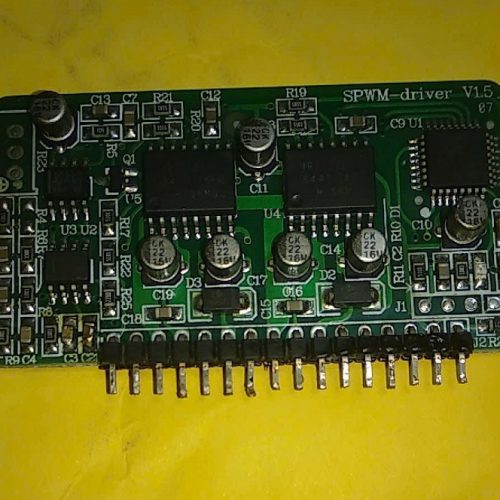

Phương pháp chế bo kích mới EGS002
Đầu tiên các bạn chuyển 2 con điện trở 0 ôm chỗ JP7, JP8 sang JP3 JP4.
Cắt bỏ 2 chân 16 và 17 như hình.
Xác định lại các chân đúng thứ tự ok rồi thì cắm hàn vào.
Cấp nguồn 24vdc test nếu điện áp ngõ ra đủ 220vac thì ok.
Còn nếu ngõ ra điện áp chưa đạt tới 220v (tầm <200v) thì nếu có biến trở trên mạch ta chỉnh tăng điện áp lên.
Nếu tăng biến trở rồi mà áp ngõ ra vẫn chưa đủ 220v thì ta mới tiến hành hàn 1 con điện trở 10k như hình rồi cân chỉnh lại biến trở để điện áp ra đạt 220v .
Như vậy ta đã sửa xong mạch kích từ một mạch thông dụng trên thị trường.
