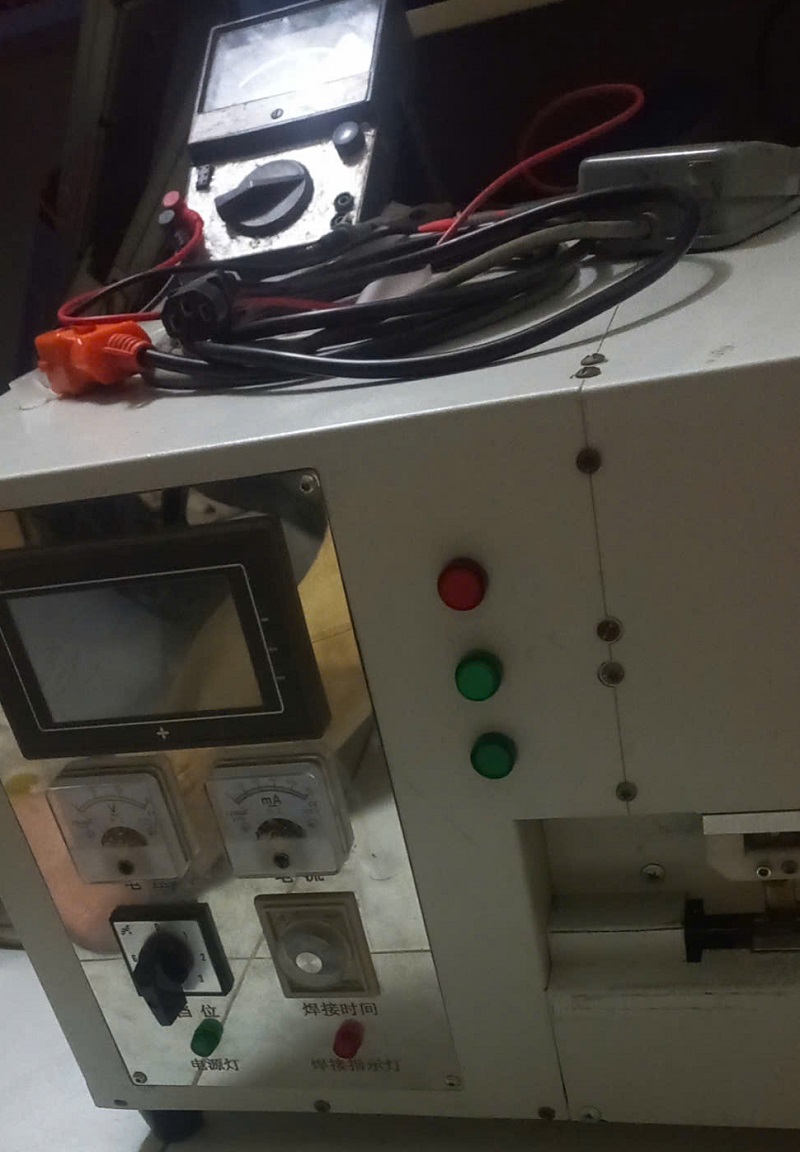

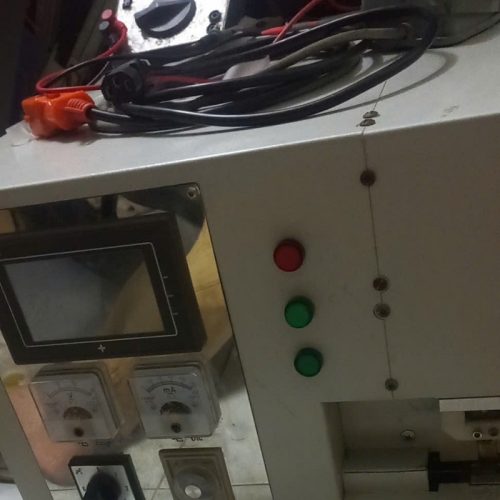

Sửa máy hàn nhiệt cao tần dùng đèn 811A bị mất nhiệt (không nóng vật hàn) → 90% lỗi nằm ở 1 trong 5 khối sau:
I. Kiểm tra nhanh theo thứ tự kỹ thuật viên nên làm
1️⃣ Đèn 811A còn phát xạ không?
Dấu hiệu đèn yếu / chết:
- Anode vẫn đỏ nhẹ nhưng không gia nhiệt tải

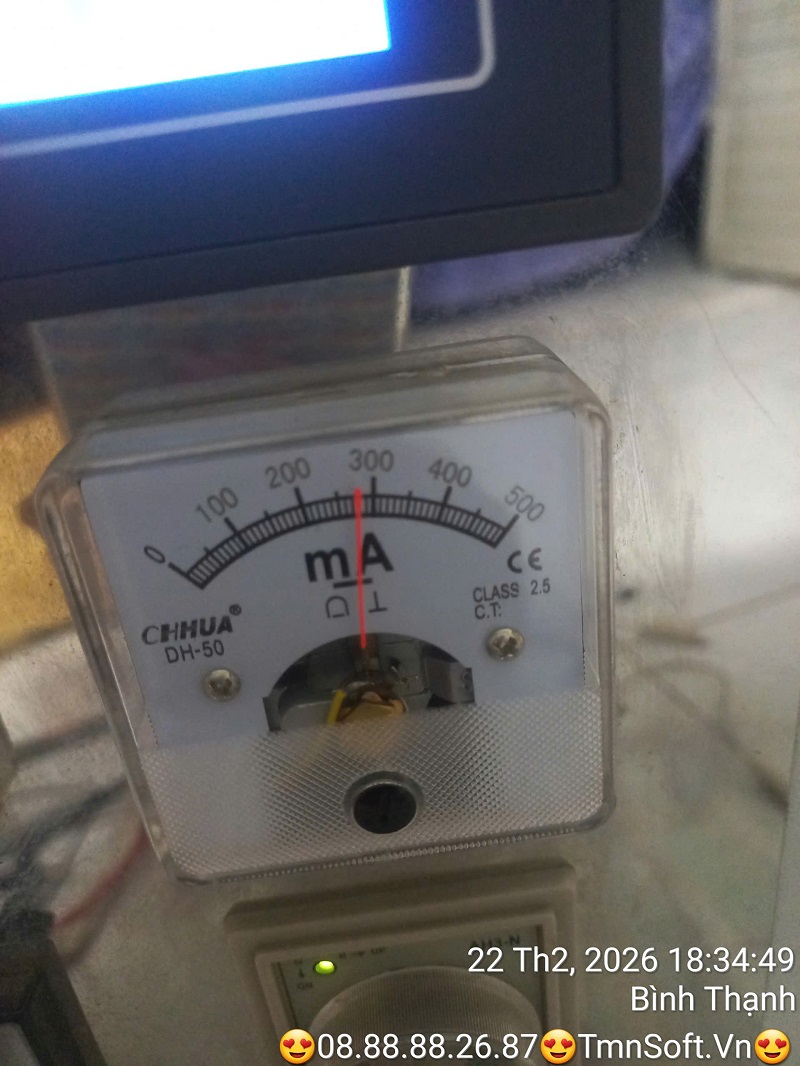

- Dòng plate thấp bất thường
- Không chỉnh được tuning về điểm cộng hưởng
- Lưới (grid) không có dòng
Cách test:
- Đo điện áp:
- Plate: 800V – 1500VDC (tùy máy)
- Grid bias: -50V đến -120V
- Filament: 6.3V AC
- Nếu đủ điện áp mà không có dòng → đèn yếu phát xạ
👉 Nếu máy đã chạy lâu năm → nên thử thay 1 bóng mới để loại trừ.
2️⃣ Mạch dao động có hoạt động không?
811A chỉ nóng khi mạch dao động cộng hưởng chạy.
Kiểm tra:
- Có cao áp nhưng không có dao động
- Không nghe tiếng “xè xè” đặc trưng cao tần
- Không có điện áp RF ở cuộn tank
Lỗi thường gặp:
- Tụ cao áp C1, C2 suy hao (dù không nổ vẫn hư ESR)
- Tụ cộng hưởng lệch trị số
- Cuộn tank lỏng mối hàn
Trước đây anh có nói mạch cháy tụ 221/15kV → khả năng lệch cộng hưởng rất cao.
3️⃣ Sai điểm cộng hưởng (mất tuning)
Nếu:
- Có dòng plate
- Nhưng không nóng vật
→ Khả năng cao lệch tần số cộng hưởng.
Xử lý:
- Kiểm tra lại:
- Tụ 221/15kV có đúng trị số thật không?
- Có thay tụ khác hãng không?
- Có lắp song song lệch dung sai?
⚠ 2 tụ phải giống hệt nhau. Nếu lệch vài % là mất công suất ngay.
4️⃣ Bias âm tự tạo sai
811A dùng bias âm tự tạo.
Nếu:
- R bias sai trị số
- Tụ bypass grid khô
- Điện trở 3.5k/25W thay sai
→ Đèn không vào đúng điểm làm việc → không phát đủ công suất.
Đo thử:
- Điện áp grid khi chạy phải âm khoảng -60V đến -100V.
Nếu âm quá nhiều → mất công suất.
Nếu không đủ âm → đèn nóng đỏ plate.
5️⃣ Cuộn công tác (work coil) hoặc tải hở
Nếu:
- Máy có dòng
- Nhưng vật không nóng
→ Kiểm tra:
- Cuộn hàn có đứt vòng?
- Tiếp xúc kẹp mass có tốt không?
- Khoảng cách coil – vật quá xa?
Máy cao tần rất nhạy khoảng cách.
II. Lỗi phổ biến nhất với 811A
Theo kinh nghiệm sửa thực tế:
| Hiện tượng | Nguyên nhân nhiều nhất |
|---|---|
| Có cao áp, không nóng | Tụ cộng hưởng suy hao |
| Có dòng nhẹ, không đủ nhiệt | Đèn yếu |
| Tụ hay nổ | Lệch cộng hưởng |
| Plate đỏ | Bias sai |
| Nhích chạy rồi tắt | Lệch tuning nặng |
III. Hướng xử lý thực tế nhanh nhất
Nếu là máy anh đang sửa:
- Thay thử 1 bóng 811A khác
- Thay mới toàn bộ tụ cộng hưởng cao áp (đúng loại RF, không dùng tụ gốm thường)
- Kiểm tra lại điện trở 3.5k/25W đúng trị số
- Siết lại toàn bộ mối nối tank coil
