Sửa PLC Mitsubishi Fx3u-64m lỗi nguồn, chạm bo CPU, không Run
Sửa chữa PLC Mitsubishi FX3U-64M bị lỗi nguồn và chạm bo CPU không Run là một quy trình khá phức tạp, yêu cầu sự hiểu biết sâu rộng về phần cứng và điện tử. Dưới đây là các bước cơ bản để xác định và khắc phục lỗi này:
1. **Kiểm tra nguồn cấp**:
– Đảm bảo rằng nguồn cấp cho PLC là ổn định và đủ điện áp yêu cầu (24V DC).
– Kiểm tra dây nguồn và các kết nối để đảm bảo không có dây nào bị lỏng hoặc hư hỏng.
2. **Kiểm tra mạch nguồn bên trong PLC**:
– Ngắt nguồn điện trước khi mở PLC để đảm bảo an toàn.
– Kiểm tra các linh kiện như tụ điện, diode, và IC nguồn để xem có hư hỏng hoặc cháy nổ không.
– Dùng đồng hồ vạn năng để đo kiểm tra các điện áp ra của mạch nguồn, xem có điện áp nào bị thiếu hoặc không đúng giá trị định mức.
3. **Kiểm tra bo CPU**:
– Quan sát kỹ các linh kiện trên bo mạch CPU, tìm kiếm các dấu hiệu cháy nổ, rỉ sét, hoặc hư hỏng.
– Sử dụng kính hiển vi để kiểm tra các vi mạch và các kết nối hàn có bị đứt hoặc chạm không.
– Đo điện trở giữa các chân vi mạch để kiểm tra có ngắn mạch không.
4. **Thay thế các linh kiện hư hỏng**:
– Nếu phát hiện linh kiện nào bị hư hỏng, tiến hành thay thế bằng linh kiện mới cùng loại và giá trị.
– Đảm bảo quá trình thay thế được thực hiện cẩn thận, tránh làm hư hỏng các linh kiện khác hoặc tạo ra ngắn mạch.
5. **Kiểm tra lại và lắp ráp**:
– Sau khi thay thế và sửa chữa, kiểm tra lại toàn bộ mạch để đảm bảo không có lỗi nào khác.
– Lắp ráp lại PLC và kết nối nguồn điện để kiểm tra hoạt động.
6. **Chạy thử nghiệm**:
– Khởi động PLC và kiểm tra xem lỗi “không Run” đã được khắc phục chưa.
– Chạy chương trình kiểm tra và đảm bảo PLC hoạt động bình thường.
Nếu bạn không có kinh nghiệm trong việc sửa chữa các thiết bị điện tử, nên nhờ đến sự trợ giúp của các kỹ thuật viên chuyên nghiệp hoặc trung tâm bảo hành của Mitsubishi để đảm bảo an toàn và hiệu quả.
![](https://tmnsoft.vn/wp-content/uploads/2024/07/PLC-Mitsubishi-FX3U-64MR-loi-mat-nguon-2.jpg)
![](https://tmnsoft.vn/wp-content/uploads/2024/07/PLC-Mitsubishi-FX3U-64MR-loi-mat-nguon-3.jpg)
![](https://tmnsoft.vn/wp-content/uploads/2024/07/PLC-Mitsubishi-FX3U-64MR-loi-mat-nguon-4.jpg)
![](https://tmnsoft.vn/wp-content/uploads/2024/07/PLC-Mitsubishi-FX3U-64MR-loi-mat-nguon-5.jpg)
![](https://tmnsoft.vn/wp-content/uploads/2024/07/PLC-Mitsubishi-FX3U-64MR-loi-mat-nguon-6.jpg)

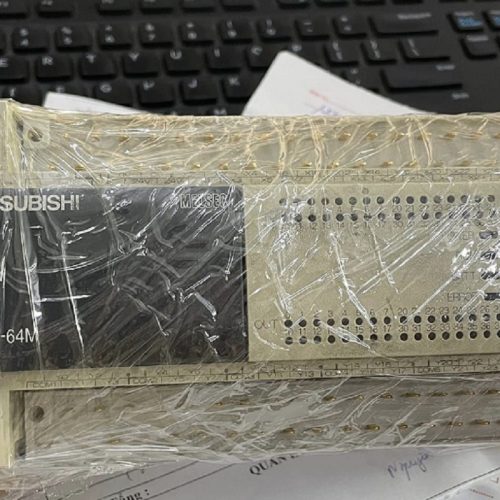

PLC này đã qua quá trình kiểm tra và sửa chữa của kỹ thuật bên khách hàng rồi nhưng chưa được.
Sau khi bên mình tiếp nhận, kiểm tra sơ bộ và lên báo giá.
Tình trạng PLC mất nguồn hoàn toàn không lên đèn báo.
Sau quá trình sửa chữa thay thế, kiểm tra các mức điện áp 24v 5v… thì đèn nguồn đã sáng lên.
Vướn tiếp lỗi sau là đèn RUN không sáng và chức năng kết nối phần mềm không hoạt động?
Tiếp tục khoanh vùng và dùng phương pháp loại trừ các bo mạch và đã đi đến kết quả sáng đèn VBAT và Error.
Bước này thì đơn giản hơn rồi.
Gắn cục pin vào thì đèn BATT tắt là ok.
Đèn Error là do phần mềm bị lỗi.
Tiến hành gắn cáp kết nối với phần mềm GX Works2 ok. Nhưng đọc dữ liệu từ PLC thì báo lỗi và không truy cập được bộ nhớ…
Tiến hành xóa bộ nhớ và kết nối lại cpu nhận ok . Viết chương trình test các ngõ vào ra PLC đều lên ok.
Ráp các bo lại vào vỏ PLC và cấp nguồn thử lại 1 lần nữa xem đã ok chưa?
OK@@!
