Để thiết kế tủ điện điều khiển 2 bơm (ví dụ bơm nước thải hoặc bơm cấp nước) chạy luân phiên Auto/Man chỉ với 01 Timer, bạn có thể sử dụng sơ đồ mạch điện công nghiệp cơ bản.

Phương pháp này thường dùng 1 Timer 24h (để chọn giờ chạy) hoặc 1 Timer Omron/Hãng khác phối hợp với các tiếp điểm phụ của Khởi động từ (Contactor).

Dưới đây là cấu tạo và nguyên lý cho hệ thống của bạn:

1. Thiết bị cần thiết

• 01 CB Tổng (MCCB/MCB): Bảo vệ nguồn 3 pha.

• 02 Khởi động từ (MC1, MC2): Cấp nguồn cho bơm 1 và bơm 2.

• 02 Rơ le nhiệt (RN1, RN2): Bảo vệ quá tải cho từng bơm.

• 01 Timer (Rơ le thời gian): Loại 8 chân hoặc 14 chân (loại On-Delay thông dụng).

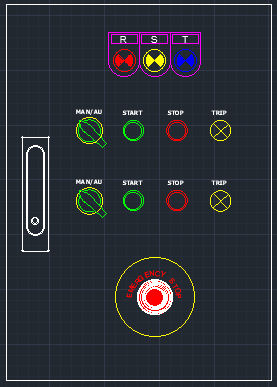

• 02 Công tắc xoay 3 vị trí (Man – 0 – Auto): Cho từng bơm.

• Nút nhấn Start/Stop: Nếu dùng cho chế độ Manual (Tay).

• Đèn báo: Báo chạy (Xanh), Báo lỗi (Đỏ).

2. Nguyên lý hoạt động (Chỉ dùng 1 Timer)

Với 1 Timer duy nhất, cách phổ biến nhất là dùng Timer để ấn định thời gian chuyển đổi giữa 2 bơm.

• Chế độ Manual (Tay): Bạn vặn công tắc sang Man, bấm Start/Stop để chạy từng bơm độc lập. Dùng khi cần thử máy hoặc khi 1 bơm bị hỏng.

• Chế độ Auto (Tự động):

  • Khi có tín hiệu phao (hoặc lệnh chạy), nguồn cấp vào Timer.

  • Bơm 1 chạy: Tiếp điểm thường đóng ($NC$) của Timer cấp điện cho cuộn hút MC1.

  • Chuyển đổi: Sau khoảng thời gian cài đặt trên Timer (ví dụ 4 tiếng hoặc 8 tiếng), tiếp điểm của Timer đảo trạng thái: $NC$ mở ra (tắt bơm 1) và $NO$ đóng lại (cấp điện cho MC2).

  • Bơm 2 chạy: MC2 được cấp điện và duy trì.

3. Sơ đồ đấu nối cơ bản (Mạch điều khiển)

Để 2 bơm không bao giờ chạy cùng lúc (tránh sụt áp hoặc quá tải đường ống), bạn cần đấu Khóa chéo điện:

1. Lệnh Auto: Lấy từ tiếp điểm Phao báo mức.

2. Khóa chéo: * Dây cấp cho cuộn hút MC1 phải đi qua tiếp điểm thường đóng ($NC$) của MC2.

   • Dây cấp cho cuộn hút MC2 phải đi qua tiếp điểm thường đóng ($NC$) của MC1.

3. Đấu Timer: * Chân chung (Common – Chân 1 hoặc 8 tùy loại) nối nguồn sau Phao.

   • Chân thường đóng ($NC$) nối về MC1.

   • Chân thường mở ($NO$) nối về MC2.

4. Lưu ý quan trọng cho hệ thống tại Thủ Đức

Vì bạn đang xử lý cho hệ thống xử lý nước thải tại Thủ Đức (môi trường ẩm, có thể có axit):

• Chống rỉ sét: Siết chặt các đầu cos và xịt dung dịch bảo vệ (như đã nói ở trên) vì nếu tiếp điểm Timer bị oxy hóa, bơm sẽ không chuyển đổi được dẫn đến một bơm chạy quá tải.

• Bảo vệ mất pha: Nên lắp thêm 01 bộ bảo vệ mất pha (Phase Failure Relay) trước mạch điều khiển. Nếu mất 1 pha mà bơm 22kW (máy cắt/máy thổi khí) cố chạy sẽ cháy ngay lập tức.

• An toàn: Do có phao nước, hãy dùng nguồn điều khiển là 24VDC thay vì 220VAC trực tiếp ra phao để đảm bảo an toàn tuyệt đối cho công nhân vận hành nếu phao bị rò điện.

Bạn có muốn mình vẽ chi tiết sơ đồ chân (Terminal) của một loại Timer cụ thể (ví dụ Omron H3Y-2) không? Mình sẽ hướng dẫn bạn đấu đúng số chân luôn.

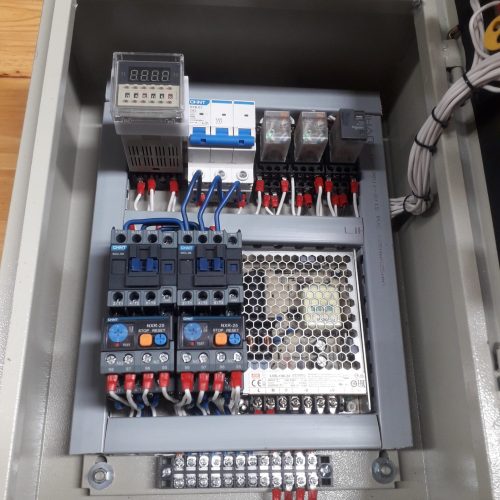

Hướng dẫn tủ thực tế
