Tủ điện điều khiển 2 bơm luân phiên có cảm biến dòng chảy

Tủ điện điều khiển bơm luân phiên có cảm biến dòng chảy là hệ thống điều khiển được thiết kế để quản lý hoạt động của các bơm nước theo chế độ luân phiên, giúp cân bằng thời gian hoạt động của từng bơm và bảo vệ hệ thống khỏi các sự cố như cạn nước hoặc hỏng hóc do hoạt động quá tải.

Thành phần chính của tủ điện

1. Bộ điều khiển luân phiên
   • Thiết bị này giúp thay đổi thứ tự hoạt động giữa các bơm, tránh hiện tượng một bơm hoạt động liên tục trong khi bơm khác ít hoặc không hoạt động.
   • Có thể sử dụng rơ le luân phiên hoặc PLC để thực hiện chức năng này.
2. Cảm biến dòng chảy (Flow Switch)
   • Dùng để phát hiện sự hiện diện hoặc vắng mặt của dòng nước trong đường ống.
   • Khi không có dòng chảy, cảm biến có thể gửi tín hiệu để dừng bơm hoặc báo lỗi.
3. Contactor và Rơ le bảo vệ
   • Contactor dùng để đóng/ngắt nguồn điện cho động cơ bơm.
   • Rơ le bảo vệ quá dòng, mất pha, ngược pha giúp bảo vệ động cơ.
4. Công tắc áp suất / Cảm biến mức nước (nếu cần)
   • Kiểm soát mức nước trong bể chứa hoặc áp suất đường ống để đảm bảo bơm chỉ hoạt động khi cần thiết.
5. Đồng hồ đo điện (V, A, Hz)
   • Giúp giám sát điện áp, dòng điện, tần số để kiểm tra hoạt động của hệ thống.

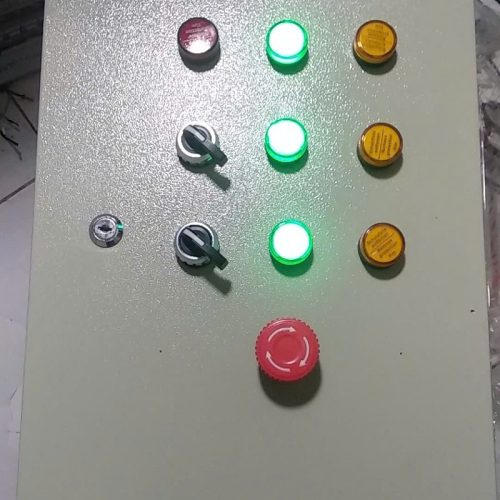

6. Đèn báo và công tắc điều khiển
   • Hiển thị trạng thái hoạt động của từng bơm.
   • Công tắc điều khiển để chọn chế độ hoạt động: tự động hoặc bằng tay.

Nguyên lý hoạt động

1. Khi hệ thống cần bơm nước, tủ điện sẽ kích hoạt một trong các bơm theo chế độ luân phiên.
2. Cảm biến dòng chảy kiểm tra xem có nước lưu thông không:
   • Nếu có dòng chảy: hệ thống hoạt động bình thường.
   • Nếu không có dòng chảy sau một thời gian nhất định: tủ điện sẽ dừng bơm hiện tại và kích hoạt bơm khác.
3. Nếu tất cả các bơm đều không tạo được dòng chảy, hệ thống sẽ báo lỗi (có thể do tắc nghẽn, hết nước hoặc hỏng bơm).
4. Khi không còn nhu cầu bơm, hệ thống sẽ tự động dừng và chờ chu kỳ tiếp theo.

Ưu điểm của tủ điện điều khiển bơm luân phiên có cảm biến dòng chảy

• Tăng tuổi thọ bơm: Nhờ luân phiên hoạt động, giúp bơm không bị quá tải hoặc hao mòn không đồng đều.
• Tiết kiệm điện năng: Chỉ kích hoạt bơm khi cần thiết.
• Bảo vệ hệ thống: Ngăn chặn hiện tượng bơm chạy khô hoặc chạy không tải.
• Giám sát tự động: Giảm thiểu sự can thiệp của con người.
