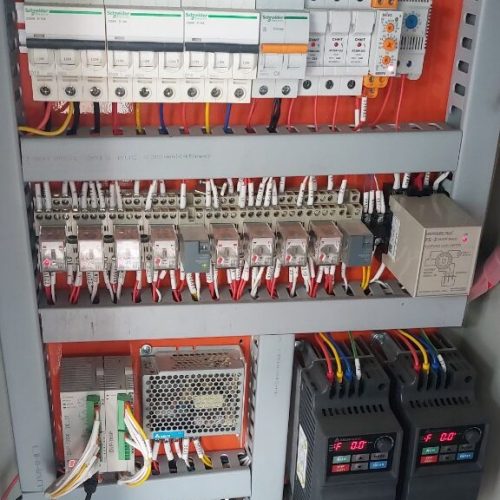

Tủ điều khiển bơm nước hệ tự động theo áp suất

Tại Quận 7, các hệ thống bơm nước tự động theo áp suất thường được lắp đặt cho các tòa nhà cao tầng, khu biệt thự (như Phú Mỹ Hưng) hoặc các hệ thống tưới tiêu sân vườn. Đặc thù khu vực này là nguồn nước thủy cục có áp lực không ổn định và yêu cầu độ ồn thấp.

Để điều khiển bơm chạy tự động theo áp suất, có hai phương án phổ biến nhất:

1. Phương án dùng Biến tần (Inverter) – Tối ưu nhất

Đây là giải pháp hiện đại, giúp áp suất đường ống luôn giữ ổn định ở một mức cài đặt sẵn (ví dụ 3 bar).

Nguyên lý: Cảm biến áp suất (Pressure Transducer) gửi tín hiệu $4-20mA$ về biến tần. Biến tần sẽ tự động tăng hoặc giảm tốc độ motor để bù đắp lượng áp suất thiếu hụt.
Ưu điểm: Tiết kiệm điện, bảo vệ đường ống không bị vỡ do sốc áp, máy chạy cực êm (phù hợp khu dân cư Quận 7).
Thiết bị chính: Biến tần (Siemens G120 như bạn đã biết, hoặc LS, ABB), Cảm biến áp suất $0-10$ bar.

2. Phương án dùng Rơ-le áp suất (Pressure Switch) – Tiết kiệm

Phương án này thường dùng cho các tủ điện điều khiển bơm công suất nhỏ hoặc trung bình.

Nguyên lý: Khi áp suất tụt xuống mức cài đặt (ngưỡng thấp), rơ-le đóng tiếp điểm kích cho khởi động từ hút để bơm chạy. Khi áp suất đạt ngưỡng cao, rơ-le ngắt điện.
Ưu điểm: Chi phí rẻ, dễ sửa chữa.
Nhược điểm: Áp suất trong ống dao động liên tục, bơm đóng ngắt nhiều lần dễ hỏng tiếp điểm khởi động từ.

3. Sơ đồ mạch điều khiển (Dùng PLC S7-1200 kết hợp Biến tần)

Vì bạn đang có sẵn PLC S7-1200 và muốn test truyền thông Profinet, đây là cấu hình chuyên nghiệp nhất cho hệ thống tại Quận 7:

Cảm biến áp suất: Nối vào ngõ vào Analog ( $AI$ ) của S7-1200.
Lập trình PID: Sử dụng khối hàm PID_Compact trong TIA Portal để tính toán giá trị tốc độ cần thiết.
Truyền thông: Gửi giá trị tốc độ từ PLC xuống biến tần qua Profinet (như quy trình bạn đã thực hiện ở bước trước).
Bảo vệ: Cài đặt các bit an toàn trong mạch nguồn (E-Stop) để ngắt bơm khi có sự cố rò rỉ nước hoặc quá tải.

4. Lưu ý khi lắp đặt tủ điện tại Quận 7

Chống ẩm & Côn trùng: Quận 7 có nhiều kênh rạch, độ ẩm cao. Tủ điện nên có sấy nhiệt nhỏ bên trong để tránh đọng sương làm lỗi board mạch biến tần hoặc màn hình LCD.
Bình tích áp: Hệ thống áp suất bắt buộc phải có bình tích áp để giữ áp và hạn chế bơm khởi động quá nhiều lần khi rò rỉ nhỏ.
Cài đặt an toàn: Nên cài đặt tính năng “Sleep Mode” trên biến tần. Khi không có ai sử dụng nước, biến tần sẽ đưa bơm về trạng thái ngủ để tiết kiệm điện và tăng tuổi thọ.

5. Kết nối với các thiết bị bạn đang quản lý

Nếu bơm là loại lớn (22kW): Việc dùng biến tần khởi động mềm mại (Ramp-up $30s-60s$ ) là bắt buộc để không làm sụt áp lưới điện tòa nhà và không gây tiếng ồn “búa nước” trong ống.
Test hệ thống: Bạn có thể dùng PLC S7-1200 để giám sát áp suất thực tế và hiển thị lên một màn hình LCD (giống như cách bạn xử lý lỗi nguồn LCD máy phát điện).

Bạn đang cần lắp tủ mới cho mấy bơm? (Nếu là hệ 2 bơm chạy luân phiên, mình sẽ gửi thêm sơ đồ đấu nối luân phiên theo thời gian dùng 1 Timer kết hợp với cảm biến áp suất).
