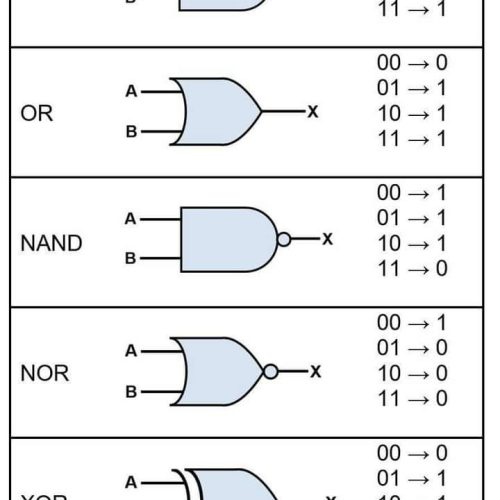

Cổng logic là các khối cơ bản của mạch số, thực hiện các phép toán logic trên một hoặc nhiều tín hiệu đầu vào để tạo ra một tín hiệu đầu ra. Các cổng logic cơ bản bao gồm AND, OR, NOT, NAND, NOR, XOR, và XNOR.
1. **Cổng AND:**
– **Nguyên lý:** Đầu ra của cổng AND là 1 chỉ khi tất cả các đầu vào đều là 1.
– **Chức năng:** A * B = Q
2. **Cổng OR:**
– **Nguyên lý:** Đầu ra của cổng OR là 1 khi ít nhất một trong các đầu vào là 1.
– **Chức năng:** A + B = Q
3. **Cổng NOT:**
– **Nguyên lý:** Đầu ra của cổng NOT là ngược lại của đầu vào.
– **Chức năng:** ¬A = Q
4. **Cổng NAND:**
– **Nguyên lý:** Đầu ra của cổng NAND là 0 chỉ khi tất cả các đầu vào đều là 1.
– **Chức năng:** ¬(A * B) = Q
5. **Cổng NOR:**
– **Nguyên lý:** Đầu ra của cổng NOR là 0 khi ít nhất một trong các đầu vào là 1.
– **Chức năng:** ¬(A + B) = Q
6. **Cổng XOR:**
– **Nguyên lý:** Đầu ra của cổng XOR là 1 khi số lượng đầu vào là 1 là lẻ.
– **Chức năng:** A ⊕ B = Q
7. **Cổng XNOR:**
– **Nguyên lý:** Đầu ra của cổng XNOR là 1 khi số lượng đầu vào là 1 là chẵn.
– **Chức năng:** ¬(A ⊕ B) = Q
1. **Thiết kế mạch số:**
– Các cổng logic là thành phần cơ bản của các mạch điện tử số như mạch số học, mạch đếm, mạch lưu trữ, v.v.
2. **Máy tính và thiết bị điện tử:**
– Các cổng logic được sử dụng trong CPU, RAM, ROM, và các thành phần khác của máy tính.
3. **Hệ thống điều khiển:**
– Các hệ thống điều khiển tự động trong công nghiệp sử dụng cổng logic để thực hiện các quyết định dựa trên các tín hiệu đầu vào.
4. **Mạch chuyển đổi tín hiệu:**
– Các cổng logic được sử dụng trong mạch chuyển đổi tín hiệu số sang tín hiệu tương tự và ngược lại.
5. **Hệ thống viễn thông:**
– Các cổng logic được sử dụng trong thiết kế các mạch điều chế và giải điều chế, mạch mã hóa và giải mã trong các hệ thống viễn thông.
6. **Thiết bị gia dụng thông minh:**
– Trong các thiết bị gia dụng như máy giặt, lò vi sóng, cổng logic giúp thực hiện các chức năng tự động và thông minh.
