Các mạch điện nhân đôi, nhân ba, nhân bốn điện áp là các mạch được thiết kế để tăng điện áp đầu ra lên gấp 2, 3 hoặc 4 lần so với điện áp đầu vào. Những mạch này thường sử dụng diode, tụ điện và đôi khi là cuộn cảm để lưu trữ và chuyển đổi năng lượng.
### 1. **Mạch nhân đôi điện áp (Voltage Doubler)**:
– **Nguyên lý hoạt động**: Mạch này sử dụng hai diode và hai tụ điện để nhân đôi điện áp đầu vào. Điện áp đầu vào được nạp vào hai tụ điện ở hai pha khác nhau của sóng hình sin. Sau đó, hai tụ điện này sẽ được kết nối nối tiếp để tạo ra điện áp đầu ra gấp đôi.
– **Ứng dụng**: Thường được sử dụng trong các mạch cung cấp điện để tạo ra điện áp cao từ nguồn điện áp thấp mà không cần phải sử dụng biến áp.

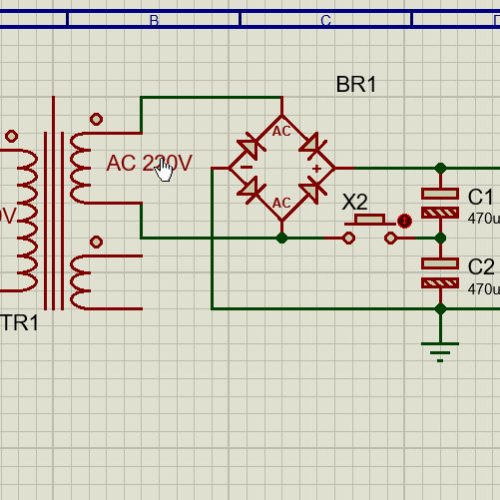

Điện áp Ac 220v cấp vào 2 đầu cuộn dây sơ cấp biến áp.
Đầu ra thứ cấp biến áp lấy ra điện áp 220v cách ly (chống giật). Mạch được nắn ra điện DC qua cầu diode được lọc phẳng qua 2 tụ C1 C2 nối tiếp với nhau.
Lúc này điện áp DC được lấy ra trên đầu 2 tụ điện có điện áp tầm >300v DC. (Dùng cấp điện cho các loại thiết bị biến tần dùng điện 1 pha 220vAC)
Để nhân 2 điện áp thì nút nhấn X2 được đóng lại. Lúc này điện áp lấy ra trên 2 đầu tụ C1 C2 là >600v (Dùng cấp điện cho các loại thiết bị biến tần dùng điện 3 pha 380vAC)
Nếu mạch được lắp vào cuộn thứ cấp có điện áp 24v thì khi x2 , ngõ ra có điện áp 50v (Dùng cấp điện cho các loại thiết bị biến tần solar dùng điện bình Acquy hoặc nguồn từ tấm pin PV có điện áp 48v)
### 2. **Mạch nhân ba điện áp (Voltage Tripler)**:
– **Nguyên lý hoạt động**: Mạch này là một mở rộng của mạch nhân đôi, sử dụng ba diode và ba tụ điện. Mạch này sắp xếp các tụ điện và diode theo cách để nhân ba điện áp đầu vào.
– **Ứng dụng**: Dùng để tăng điện áp trong các ứng dụng cần điện áp cao nhưng không muốn hoặc không thể sử dụng máy biến áp.
### 3. **Mạch nhân bốn điện áp (Voltage Quadrupler)**:
– **Nguyên lý hoạt động**: Mạch này sử dụng bốn diode và bốn tụ điện. Tương tự như mạch nhân đôi và nhân ba, các tụ điện và diode được sắp xếp để tạo ra điện áp đầu ra gấp bốn lần điện áp đầu vào.
– **Ứng dụng**: Được sử dụng trong các mạch điện tử và hệ thống điện yêu cầu điện áp rất cao từ nguồn điện áp thấp.
Mạch phía dưới dùng nhân nhiều cấp điện áp phù hợp với điện áp cần lấy ra.
### **Lưu ý chung**:
– Những mạch này thường được sử dụng trong các hệ thống yêu cầu điện áp cao nhưng dòng điện thấp.
– Chúng không phù hợp để cung cấp dòng điện lớn, vì khả năng cung cấp dòng điện của chúng bị hạn chế bởi các thành phần tụ điện và diode.
Nếu bạn cần thiết kế cụ thể hoặc các ví dụ về sơ đồ mạch, mình có thể giúp bạn chi tiết hơn!
