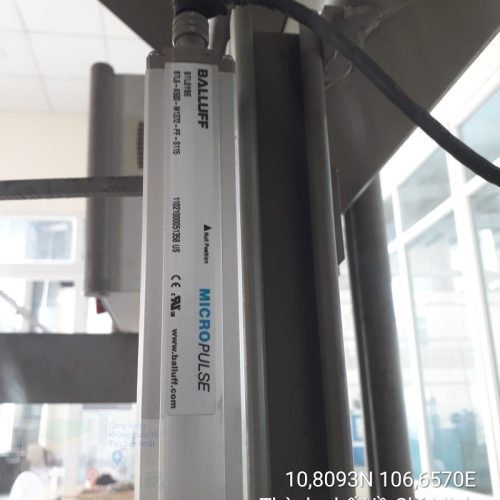

Cảm biến BALLUFF BTL6 là loại cảm biến vị trí tuyến tính, thường được sử dụng trong các ứng dụng đo lường vị trí chính xác cao.
Dòng BTL6 của Balluff là cảm biến từ tính với công nghệ không tiếp xúc, được thiết kế để đo lường vị trí tuyến tính trong các hệ thống thủy lực, khí nén hoặc các ứng dụng cơ khí khác.
### Một số đặc điểm chính của cảm biến BTL6:
– **Công nghệ cảm biến**: Magnetostrictive (từ tính không tiếp xúc).
– **Độ chính xác cao**: Độ phân giải cao và độ lặp lại tốt, thích hợp cho các ứng dụng yêu cầu đo lường chính xác.
– **Dải đo**: Cảm biến có nhiều dải đo khác nhau, từ vài mm đến vài mét, phù hợp với nhiều ứng dụng khác nhau.
– **Ứng dụng**: Được sử dụng rộng rãi trong các ngành công nghiệp như chế tạo máy, ô tô, và điều khiển tự động.
Nếu bạn cần thêm thông tin chi tiết về loại cụ thể hoặc ứng dụng của cảm biến này, tôi có thể giúp bạn tìm hiểu thêm!
Cảm biến vị trí tuyến tính BALLUFF BTL6 hoạt động dựa trên nguyên lý **magnetostrictive** (hiệu ứng từ co dãn), một hiện tượng vật lý trong đó vật liệu thay đổi kích thước hoặc hình dạng khi tiếp xúc với từ trường.
### Nguyên lý hoạt động chi tiết:
1. **Đoạn dây dẫn từ tính (Waveguide)**: Bên trong cảm biến có một đoạn dây dẫn làm từ vật liệu có tính chất magnetostrictive. Khi dòng điện chạy qua dây dẫn này, nó tạo ra một trường từ dọc theo dây.
2. **Nam châm di chuyển (Magnet)**: Một nam châm được gắn trên phần di chuyển của hệ thống (ví dụ như pít-tông của xi lanh thủy lực). Nam châm này tạo ra một trường từ cố định tại vị trí của nó.
3. **Tạo xung âm (Torsional Wave)**: Khi trường từ của nam châm gặp trường từ được tạo ra bởi dòng điện trong dây dẫn, một xung âm (torsional wave) sẽ được tạo ra dọc theo chiều dài của dây dẫn.
4. **Phát hiện xung âm**: Xung âm này di chuyển với một tốc độ cố định về phía một cảm biến phát hiện ở đầu của dây dẫn. Thời gian từ khi xung âm được tạo ra đến khi nó được phát hiện lại sẽ tỷ lệ với khoảng cách từ cảm biến đến nam châm (vị trí cần đo).
5. **Tính toán vị trí**: Bằng cách đo thời gian trễ giữa việc tạo ra xung âm và phát hiện nó, cảm biến có thể tính toán được vị trí chính xác của nam châm, tức là vị trí của phần di chuyển trong hệ thống.
### Ưu điểm của nguyên lý magnetostrictive:
– **Không tiếp xúc**: Vì không có sự tiếp xúc cơ học giữa nam châm và dây dẫn, cảm biến không bị mài mòn cơ học và có tuổi thọ cao.
– **Độ chính xác cao**: Công nghệ này cho phép đo lường với độ chính xác và độ phân giải rất cao, phù hợp cho các ứng dụng yêu cầu độ tin cậy cao.
– **Khả năng chống nhiễu tốt**: Cảm biến có khả năng chống nhiễu từ các yếu tố bên ngoài như bụi, nước, và nhiệt độ.
Cảm biến BALLUFF BTL6 thường được ứng dụng trong các hệ thống tự động hóa công nghiệp, nơi cần theo dõi và kiểm soát vị trí một cách chính xác và liên tục.
