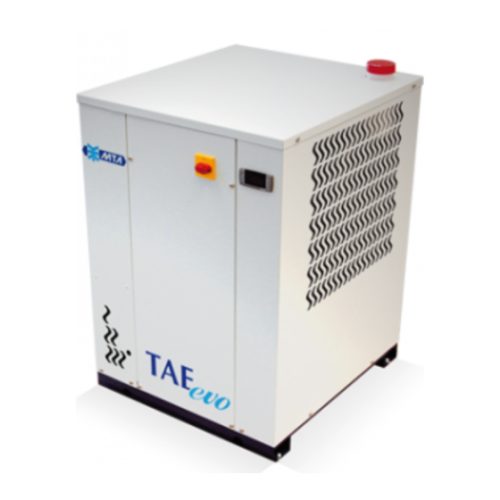

Máy làm lạnh nước (chiller) MTA TAEevo M05 là thiết bị giải nhiệt bằng không khí, được thiết kế để làm mát các quy trình công nghiệp nhỏ với công suất làm lạnh danh định khoảng 1,8 kW.
Cấu tạo của MTA TAEevo M05:
- Máy nén (Compressor): Sử dụng máy nén quay (rotary compressor) để nén môi chất lạnh.
- Môi chất lạnh (Refrigerant): Sử dụng R410A, một loại môi chất thân thiện với môi trường (ODP=0) và có hiệu suất truyền nhiệt cao.
- Dàn bay hơi (Evaporator): Thiết kế dạng cuộn với các lá tản nhiệt, được đặt trong bồn chứa, giúp giảm áp suất và tăng hiệu quả trao đổi nhiệt.
- Quạt (Fan): Sử dụng quạt hướng trục (axial fan) để lưu thông không khí qua dàn ngưng tụ, giúp giải nhiệt môi chất lạnh.
- Bồn chứa nước (Water Buffer Tank): Làm từ polyethylene, được trang bị van xả, kết nối cấp nước và tràn, cùng với chỉ báo mức nước.
- Hệ thống điều khiển (Control System): Sử dụng bộ vi xử lý XR60CX để quản lý hoạt động của máy.
Nguyên lý hoạt động của MTA TAEevo M05:
- Nén: Máy nén hút và nén môi chất lạnh ở trạng thái hơi, tăng áp suất và nhiệt độ của môi chất.
- Ngưng tụ: Môi chất lạnh áp suất cao và nhiệt độ cao đi qua dàn ngưng tụ, nơi nó giải nhiệt và chuyển từ trạng thái hơi sang lỏng. Quạt hướng trục giúp lưu thông không khí qua dàn ngưng để tản nhiệt.
- Giãn nở: Môi chất lỏng áp suất cao đi qua van tiết lưu, giảm áp suất và nhiệt độ, chuyển sang trạng thái hỗn hợp lỏng-hơi ở nhiệt độ thấp.
- Bay hơi: Môi chất lạnh nhiệt độ thấp đi qua dàn bay hơi, hấp thụ nhiệt từ nước trong bồn chứa, làm mát nước. Môi chất sau đó chuyển hoàn toàn sang trạng thái hơi và quay trở lại máy nén, bắt đầu chu trình mới.
Quá trình này diễn ra liên tục, đảm bảo cung cấp nước lạnh ổn định cho các ứng dụng công nghiệp.
Để làm giảm nhiệt độ của nước, máy chiller MTA TAEevo M05 sử dụng quy trình làm lạnh nước qua các bước sau:
Chu trình làm lạnh trong máy chiller
Máy chiller sử dụng nguyên lý nén hơi (vapor compression cycle) để làm giảm nhiệt độ nước. Các bước chính bao gồm:
Bước 1: Hút và nén môi chất lạnh (Compressor)
- Máy nén hút môi chất lạnh ở trạng thái hơi sau khi rời khỏi dàn bay hơi.
- Tại đây, môi chất lạnh được nén đến áp suất và nhiệt độ cao hơn.
Bước 2: Giải nhiệt và ngưng tụ (Condenser)
- Môi chất lạnh áp suất cao được dẫn qua dàn ngưng tụ.
- Tại dàn ngưng, nhiệt lượng từ môi chất lạnh được giải phóng ra không khí xung quanh nhờ sự hỗ trợ của quạt giải nhiệt. Môi chất chuyển từ trạng thái hơi sang lỏng.
Bước 3: Giãn nở (Expansion Valve)
- Môi chất lạnh lỏng qua van tiết lưu sẽ giảm áp suất và nhiệt độ. Sau quá trình này, môi chất trở thành hỗn hợp lỏng-hơi ở nhiệt độ thấp.
Bước 4: Hấp thụ nhiệt (Evaporator)
- Môi chất lạnh nhiệt độ thấp chảy qua dàn bay hơi (thường được đặt trong bồn nước lạnh).
- Nhiệt từ nước được truyền vào môi chất lạnh, làm nước giảm nhiệt độ. Môi chất sau đó hóa hơi và quay trở lại máy nén, hoàn thành một chu trình.
Nước được làm mát
- Nước trong bồn chứa được lưu thông qua dàn bay hơi.
- Sau khi giảm nhiệt độ, nước được bơm đến các thiết bị hoặc hệ thống cần làm mát.
Kiểm soát và duy trì nhiệt độ
- Bộ điều khiển tự động (control system) giám sát nhiệt độ nước trong bồn. Nếu nhiệt độ nước đạt đến mức cài đặt, máy chiller sẽ tạm dừng hoạt động.
- Khi nhiệt độ nước tăng, hệ thống sẽ tự động khởi động lại để làm lạnh.
Máy chiller như TAEevo M05 được thiết kế để cung cấp nước lạnh ổn định cho các ứng dụng cần làm mát như quy trình công nghiệp, khuôn ép nhựa, hoặc điều hòa không khí.
