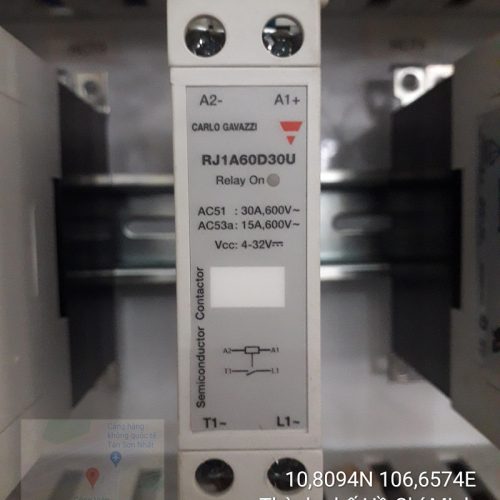

Cấu tạo và nguyên lý hoạt động Relay RJ1A60D30U
Relay RJ1A60D30U là một loại relay bán dẫn (solid-state relay, SSR), thường được sử dụng để điều khiển các tải điện tử hoặc các thiết bị điện với ưu điểm là tốc độ đáp ứng nhanh, không gây ra tiếng ồn và có độ bền cao hơn so với relay cơ học.
### Cấu tạo của Relay RJ1A60D30U:
Relay bán dẫn RJ1A60D30U được cấu tạo từ các thành phần chính sau:
1. **Mạch điều khiển (Input Circuit):** Đây là phần mạch điện áp thấp, nơi nhận tín hiệu điều khiển từ hệ thống bên ngoài. Tín hiệu điều khiển có thể là điện áp DC hoặc AC tùy theo thiết kế của relay.
2. **Bộ khuếch đại và cách ly (Amplifier and Isolation):** Phần này bao gồm các bộ khuếch đại và các thiết bị cách ly (như optocoupler) để tách biệt phần điều khiển và phần tải, đảm bảo rằng các sự cố ở mạch tải không ảnh hưởng đến mạch điều khiển.
3. **Mạch đầu ra (Output Circuit):** Đây là phần chịu trách nhiệm đóng mở mạch tải. Nó thường sử dụng các linh kiện bán dẫn như triac, thyristor hoặc transistor để điều khiển dòng điện trong mạch tải.
### Nguyên lý hoạt động của Relay RJ1A60D30U:
1. **Khi có tín hiệu điều khiển:** Khi mạch điều khiển nhận được một tín hiệu kích hoạt (thường là một dòng điện hoặc điện áp nhỏ), tín hiệu này sẽ được chuyển đổi qua bộ cách ly (optocoupler) và khuếch đại để điều khiển mạch bán dẫn ở phía đầu ra.
2. **Mạch bán dẫn hoạt động:** Mạch bán dẫn ở đầu ra sẽ dẫn hoặc ngắt dòng điện qua tải tùy vào tín hiệu điều khiển. Vì relay này là loại bán dẫn nên không có bộ phận cơ khí chuyển động, giúp giảm thời gian đáp ứng và tăng độ bền.
3. **Khi không có tín hiệu điều khiển:** Khi tín hiệu điều khiển bị ngắt, mạch bán dẫn sẽ ngừng dẫn dòng và mạch tải bị ngắt.
### Ưu điểm của Relay RJ1A60D30U:
– **Tốc độ chuyển mạch nhanh:** Do không có phần cơ khí chuyển động, thời gian chuyển mạch rất nhanh.
– **Độ bền cao:** Không bị hao mòn cơ học, giúp tăng tuổi thọ của relay.
– **Không gây tiếng ồn:** Không giống như relay cơ, relay bán dẫn không gây ra tiếng kêu “tách tách” khi hoạt động.
Relay RJ1A60D30U là lựa chọn tốt trong các ứng dụng yêu cầu độ chính xác cao, đáp ứng nhanh và hoạt động lâu dài mà không cần bảo trì thường xuyên.
