Diode là gì? Cấu tạo và nguyên lý hoạt động? Ứng dụng trong thực tế?

Diode là gì?

Diode là một linh kiện điện tử có hai cực, cho phép dòng điện chạy qua nó theo một hướng duy nhất và ngăn dòng điện chạy theo hướng ngược lại. Diode là một trong những linh kiện cơ bản và quan trọng nhất trong các mạch điện tử.

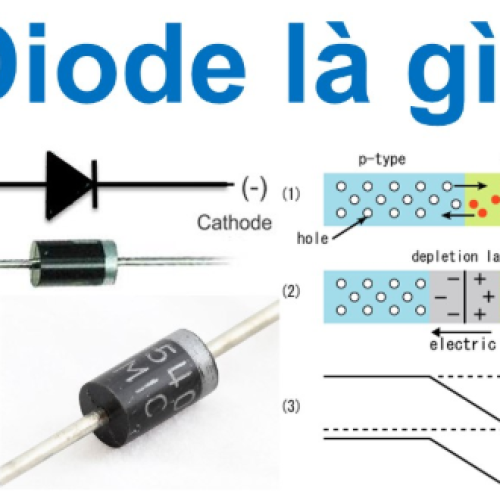

Cấu tạo của diode

1. Cấu tạo cơ bản:
   • Diode gồm hai lớp bán dẫn khác nhau được ghép lại với nhau: lớp bán dẫn loại P (chứa nhiều lỗ trống) và lớp bán dẫn loại N (chứa nhiều electron).
   • Điểm nối giữa hai lớp bán dẫn này được gọi là mối nối P-N (P-N junction).
2. Các loại diode:
   • Diode chỉnh lưu: Dùng để chỉnh lưu dòng điện AC thành DC.
   • Diode Zener: Dùng để ổn định điện áp.
   • Diode LED: Dùng để phát sáng.
   • Diode Schottky: Có tốc độ chuyển mạch nhanh và điện áp chuyển tiếp thấp.
   • Diode quang (Photodiode): Chuyển đổi ánh sáng thành dòng điện.

Nguyên lý hoạt động của diode

Diode hoạt động dựa trên nguyên lý của mối nối P-N. Khi diode được phân cực thuận (anode nối với cực dương của nguồn điện và cathode nối với cực âm), dòng điện có thể chạy qua. Khi diode được phân cực ngược (anode nối với cực âm và cathode nối với cực dương), dòng điện không thể chạy qua (hoặc rất ít).

1. Phân cực thuận (Forward bias):
   • Điện áp từ cực dương đẩy các lỗ trống trong lớp P và các electron trong lớp N về phía mối nối.
   • Khi điện áp đủ lớn để vượt qua điện áp ngưỡng (thường khoảng 0.7V đối với diode silic), dòng điện sẽ chảy qua mối nối.
2. Phân cực ngược (Reverse bias):
   • Điện áp ngược kéo các electron và lỗ trống ra xa mối nối, tạo ra vùng chắn điện rộng hơn.
   • Dòng điện gần như không chạy qua, trừ một lượng rất nhỏ gọi là dòng ngược rò rỉ.

Ứng dụng của diode trong thực tế

1. Chỉnh lưu (Rectification): Dùng trong các mạch chỉnh lưu để chuyển đổi dòng AC thành DC trong các bộ nguồn.
2. Bảo vệ mạch (Protection): Dùng để bảo vệ các linh kiện khác trong mạch khỏi dòng điện ngược và điện áp quá cao (thường sử dụng diode Zener).
3. Phát sáng (Lighting): Dùng trong các đèn LED, ứng dụng trong đèn chiếu sáng, biển hiệu, màn hình hiển thị.
4. Điều chỉnh điện áp (Voltage regulation): Diode Zener thường được dùng để duy trì điện áp ổn định trong các mạch nguồn.
5. Chuyển mạch nhanh (Switching): Diode Schottky được sử dụng trong các mạch đòi hỏi tốc độ chuyển mạch cao.

Kết luận

Diode là một linh kiện quan trọng với nhiều ứng dụng trong các thiết bị điện tử và điện. Với khả năng cho phép dòng điện chạy theo một hướng và ngăn dòng điện chạy theo hướng ngược lại, diode đóng vai trò không thể thiếu trong nhiều mạch điện và hệ thống điện tử.
