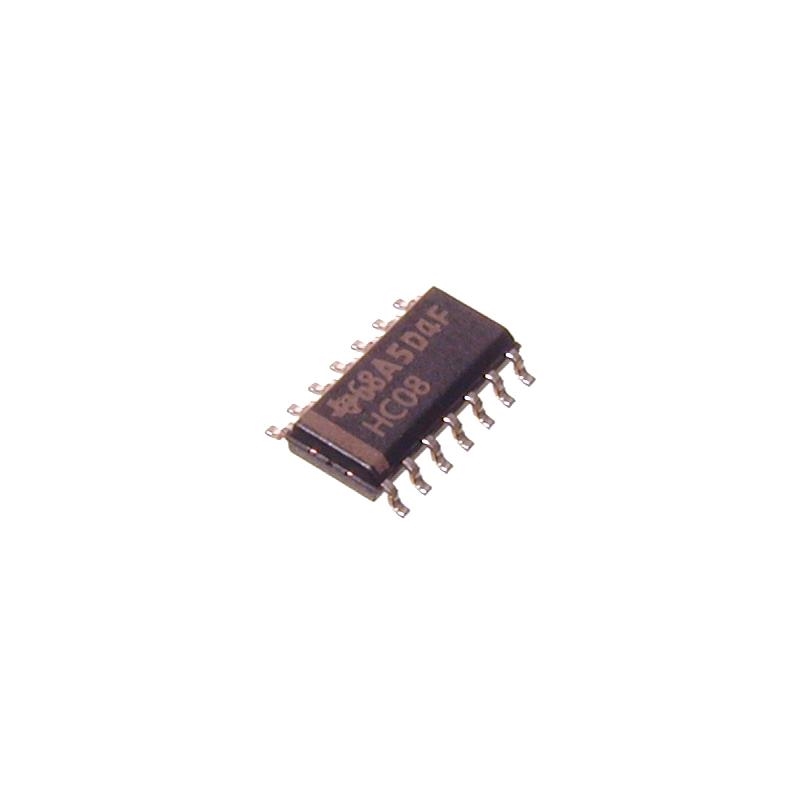

hc08-smd

IC 74HC08 ic 74HCT08 giống và khác nhau?

Menu

1. Giống nhau giữa 74HC08 và 74HCT08

  • Chức năng: Cả hai đều là Quad 2-input AND Gate — nghĩa là trong một IC có 4 cổng AND độc lập, mỗi cổng có 2 ngõ vào.
  • Số chân: 14 chân (DIP-14, SOIC-14, TSSOP-14…).
  • Sơ đồ chân giống nhau hoàn toàn:

Chân Tên Chức năng
1,2 → 3 A1, B1 → Y1 Cổng AND số 1
4,5 → 6 A2, B2 → Y2 Cổng AND số 2
9,10 → 8 A3, B3 → Y3 Cổng AND số 3
12,13 → 11 A4, B4 → Y4 Cổng AND số 4
7 GND Mass
14 Vcc Nguồn (+2V ~ +6V cho HC, ~5V cho HCT)

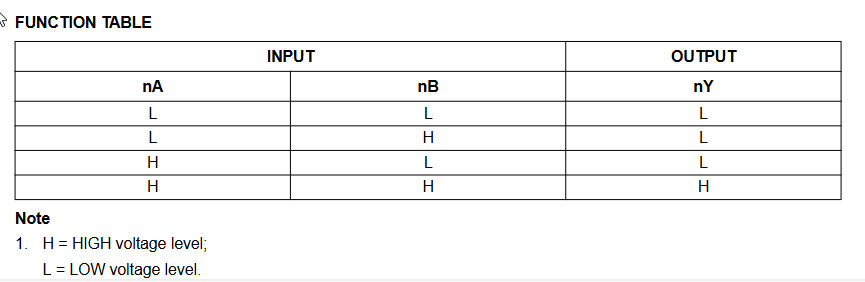

  • Nguyên lý hoạt động: Giống nhau — đầu ra chỉ ở mức “1” khi cả hai đầu vào đều là “1”.

2. Khác nhau giữa HC08 và HCT08

Thuộc tính 74HC08 74HCT08
Công nghệ HC = High-speed CMOS HCT = High-speed CMOS TTL-compatible
Mức logic ngõ vào Ngưỡng logic CMOS (khoảng 0.3×Vcc cho LOW, 0.7×Vcc cho HIGH) Ngưỡng logic TTL (LOW < 0.8V, HIGH > 2.0V khi Vcc=5V)
Điện áp hoạt động 2V → 6V 4.5V → 5.5V
Tương thích với TTL Không trực tiếp nếu Vcc ≠ 5V hoặc tín hiệu TTL yếu Hoàn toàn tương thích với TTL 74LS/74ALS
Tốc độ Rất cao, nhanh hơn HCT một chút khi Vcc cao Tốc độ tương tự HC khi dùng 5V
Dòng tiêu thụ Rất thấp Thấp, nhưng hơi cao hơn HC một chút

3. Chọn loại nào?

  • Dùng 74HC08 khi: Mạch thuần CMOS, điện áp hoạt động linh hoạt (3.3V, 5V), tốc độ cao.
  • Dùng 74HCT08 khi: Mạch cần ghép với IC TTL (74LS, 74ALS) hoặc tín hiệu đầu vào là chuẩn TTL.
