VIPER22A

IC nguồn VIPer22A là một IC nguồn switching tích hợp

Menu

IC nguồn VIPer22A là một IC nguồn switching tích hợp được sử dụng phổ biến trong các bộ nguồn xung (SMPS) công suất thấp. Đây là sản phẩm của STMicroelectronics, tích hợp MOSFET công suất cao tầnbộ điều khiển PWM, giúp thiết kế mạch đơn giản và nhỏ gọn.

Thông số chính của VIPer22A:

  • Điện áp hoạt động đầu vào: lên đến 265 VAC

  • Công suất đầu ra: khoảng 10W (không có tản nhiệt), và 15-20W (với tản nhiệt tốt)

  • Tần số hoạt động: khoảng 60–115 kHz

  • Tích hợp sẵn MOSFET điện áp cao (700V)

  • Chức năng bảo vệ tích hợp: quá dòng, quá nhiệt, quá áp, tự động restart

Ứng dụng:

  • Adapter nguồn

  • Mạch nguồn cho thiết bị điện tử gia dụng

  • Bộ sạc pin

  • Mạch nguồn standby trong TV, DVD, STB…

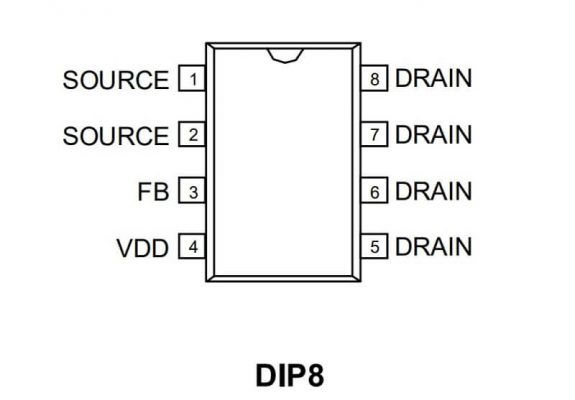

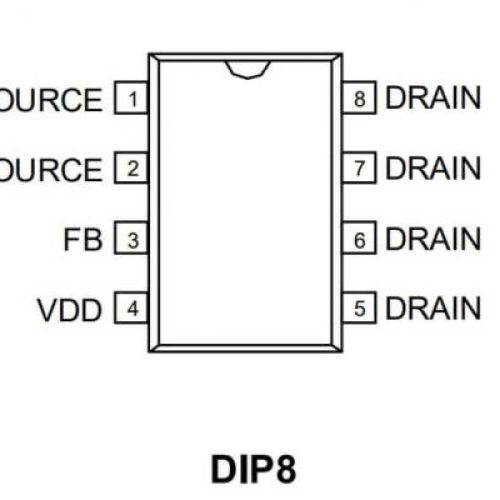

Sơ đồ chân VIPer22A (DIP-8 hoặc SO-8):

Chân Tên Chức năng
1 Drain Nối với cuộn sơ cấp của biến áp, nối trực tiếp nguồn DC cao áp
2 GND Mass
3 FB Feedback (hồi tiếp) từ mạch quang hoặc TL431
4 VDD Cấp nguồn cho IC (thường khoảng 9-15V DC)

Các chân còn lại (5–8) thường nối chung với Drain (trong phiên bản DIP-8).
