Sửa sạc mppt solar mạnh quân mất nguồn

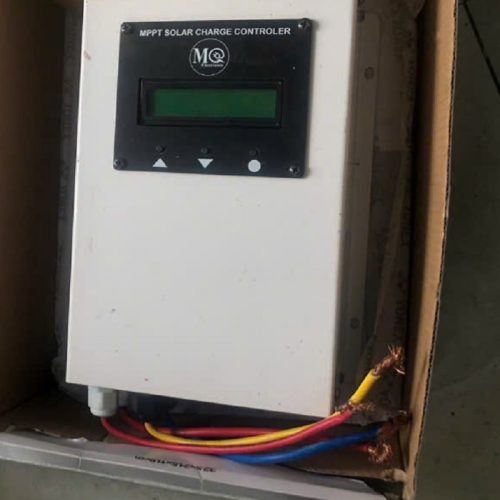

Admin nhận chuyển phát nhanh từ tỉnh Ninh thuận gửi vào một cục sạc Mppt Solar Charge Controler 40A của mạnh quân sản xuất.
Kiểm tra sơ qua thì thấy tình trạng là thiết bị đã có sự sửa chữa từ trước.
Cấp nguồn test thì không lên nguồn, khu vực bo nguồn nhỏ rất nóng.
Tiến hành đo đạt kiểm tra các linh kiện trên bo nguồn bao gồm ic Uc3843, FET irf740, các điện trở, diode …
Sau quá trình kiểm tra và thay thế các linh kiện điện tử ok thì cấp nguồn vào đo các đường điện áp ra.

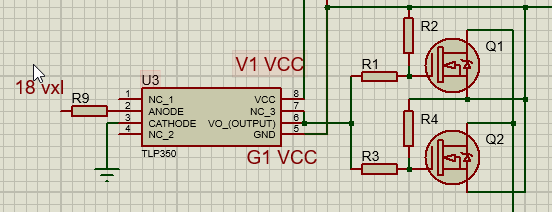

Điện áp ra bao gồm các ngõ 12v, V1 G1, V2 G2 đều có áp tốt.

Tiến hành lắp ráp mạch nguồn vào bo chính và cấp nguồn, máy khởi động lên ok.
Màn hình hiển thị thì led nền chập chờn lúc có lúc không? và trên màn hình chỉ hiển thị 1 vạch ô vuông (dữ liệu đang load) không vào được màn hình chính.
Đo ngõ ra sạc vào bình thì có điện áp 14.4v ok

Như vậy mạch đã hoạt động tốt, tuy nhiên màn hình đang bị lỗi hiển thị.
Tháo 2 socket ra để hàn lại các chân giao tiếp với màn hình rồi ráp lại.
Thiết bị đã hiển thị lại ok.

Tiếp theo là cho chạy thử với có tải…xem các thông số đã hoạt động tốt.
Ráp lại giao chuyển phát nhanh về lại tháp chàm phan rang ok.

Nếu các bạn cần tư vấn sửa chữa mạch sạc mạnh quân hoặc các thiết bị khác.
Vui lòng liên hệ ngay với chúng tôi qua zalo 0934910789

Xử lý lỗi mất nguồn: thay ic nguồn,FET, R bo nguồn nhỏ ok
