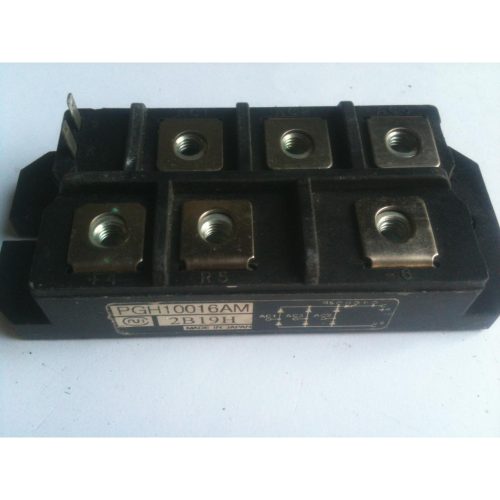

Để kiểm tra diode thyristor 3 pha, bạn cần thực hiện các bước sau:
1. **Chuẩn bị dụng cụ**:
– Đồng hồ vạn năng (multimeter).
– Kiểm tra điện áp nguồn.
– Bảo vệ an toàn: găng tay cách điện, kính bảo hộ, …
2. **Kiểm tra các diode riêng lẻ**:
– **Ngắt điện**: Đảm bảo mạch không có điện.
– **Đặt chế độ đo diode trên đồng hồ vạn năng**: Chọn chế độ đo diode (ký hiệu diode).
– **Đo diode**:
– Nối que đỏ của đồng hồ vào cực dương (anode) của diode và que đen vào cực âm (cathode). Nếu diode còn tốt, đồng hồ sẽ hiển thị một giá trị điện áp (thường từ 0.5V đến 0.7V đối với diode silicon).
– Đảo ngược que đo (que đỏ vào cathode và que đen vào anode). Đồng hồ nên hiển thị “OL” hoặc giá trị điện trở rất cao.
– Lặp lại quá trình này cho tất cả các diode trong mạch 3 pha.
3. **Kiểm tra thyristor (SCR)**:
– **Ngắt điện**: Đảm bảo mạch không có điện.
– **Đặt chế độ đo ohm trên đồng hồ vạn năng**: Chọn chế độ đo điện trở.
– **Kiểm tra cực gate**:
– Đo giữa cực gate và cực cathode (G-K). Điện trở thường phải rất cao.
– Đo giữa cực gate và cực anode (G-A). Điện trở cũng phải rất cao.
– **Kiểm tra giữa anode và cathode**:
– Đo giữa anode và cathode (A-K) với đồng hồ ở chế độ đo diode hoặc điện trở. Nếu thyristor còn tốt, điện trở sẽ rất cao khi không có kích thích ở gate.
– **Kích hoạt thyristor**:
– Đặt một nguồn điện nhỏ (pin 1.5V hoặc nguồn DC thấp) vào giữa gate và cathode để kích hoạt thyristor. Đồng thời đo điện trở giữa anode và cathode. Khi thyristor được kích hoạt, điện trở giữa anode và cathode sẽ giảm đáng kể.
4. **Kiểm tra mạch tổng thể**:
– **Ngắt điện**: Đảm bảo mạch không có điện.
– Kiểm tra từng pha một để đảm bảo rằng tất cả các diode và thyristor hoạt động đúng cách.
Lưu ý: Khi làm việc với các mạch điện tử, đặc biệt là những mạch điện áp cao, cần tuân thủ các quy tắc an toàn điện để tránh tai nạn. Nếu không chắc chắn về bất kỳ bước nào, hãy tìm sự giúp đỡ từ những người có chuyên môn.
