Mạch nghịch lưu 3 pha cho biến tần?
Mạch nghịch lưu 3 pha là một thiết bị điện tử được sử dụng để chuyển đổi nguồn điện DC thành nguồn điện AC 3 pha. Nguyên tắc hoạt động của mạch nghịch lưu 3 pha là sử dụng các linh kiện điện tử để tạo ra các xung điện trên đầu ra với tần số và dạng sóng tương ứng với nguồn điện AC 3 pha. Điều này rất hữu ích trong các ứng dụng như hệ thống lưu trữ năng lượng, các ứng dụng công nghiệp và thử nghiệm.

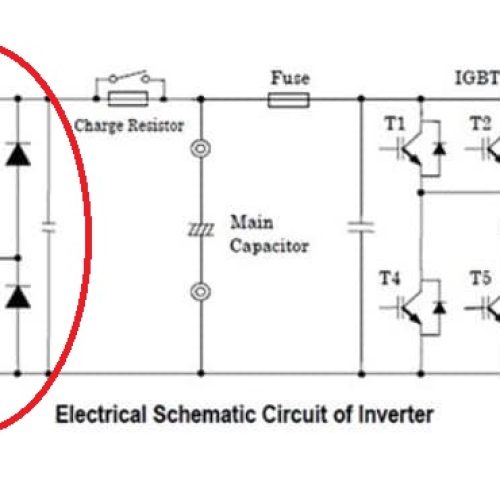

Dưới đây là một sơ đồ cơ bản về nguyên lý hoạt động của mạch nghịch lưu 3 pha:
- Nguồn điện DC: Nguồn điện DC (ví dụ: từ pin hoặc hệ thống lưu trữ năng lượng) được cung cấp vào mạch nghịch lưu.
- Bộ chuyển đổi bán dẫn: Trong mạch nghịch lưu 3 pha, các bộ chuyển đổi bán dẫn (thường là IGBT hoặc MOSFET) được sử dụng để điều chỉnh dòng điện qua cuộn cảm và điều khiển tạo ra các xung điện trên đầu ra.
- Cuộn cảm (inductor): Cuộn cảm được kết nối đến bộ chuyển đổi bán dẫn. Cuộn cảm giúp kiểm soát dòng điện và tạo ra sóng dòng điện có dạng hình chữ U (đối với mạch nghịch lưu 3 pha).
- Dải sóng điều khiển: Để tạo ra sóng điện áp AC 3 pha, các bộ chuyển đổi bán dẫn được kích hoạt một cách tuần tự để tạo ra xung điện theo dạng sóng vuông. Các xung điện này có pha khác nhau để tạo ra nguồn điện AC 3 pha.
- Lọc: Để làm mềm sóng và loại bỏ các thành phần cao tần không mong muốn, mạch thường được trang bị một mạch lọc để làm mượt sóng điện áp đầu ra.
- Đầu ra AC 3 pha: Cuối cùng, đầu ra của mạch nghịch lưu 3 pha là nguồn điện AC 3 pha với tần số và dạng sóng tương ứng với yêu cầu.
Mạch nghịch lưu 3 pha có nhiều ứng dụng quan trọng, bao gồm hệ thống lưu trữ năng lượng, mô phỏng và kiểm tra các thiết bị hoạt động dưới điều kiện AC 3 pha, và nhiều ứng dụng công nghiệp khác yêu cầu nguồn điện AC 3 pha mà nguồn gốc là nguồn điện DC.
