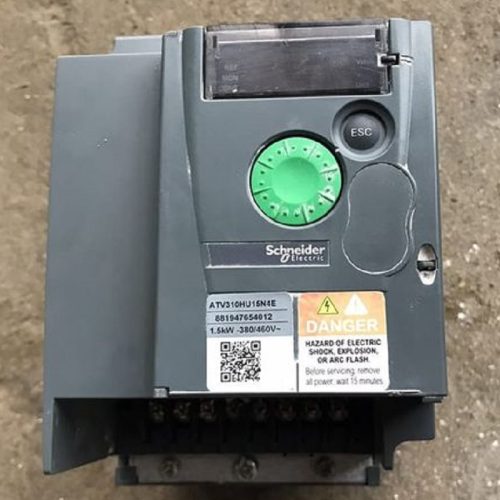

Biến tần Schneider ATV310

Mã lỗi biến tần Schneider thông dụng

Menu

Mã lỗi biến tần Schneider thông dụng

Mã lỗi Biến tần ATV310

MÃ LỖI TÊN NGUYÊN NHÂN CÁCH KHẮC PHỤC
F010 Qúa dòng • Các thông số trong Motor control menu 300 không đúng
• Quán tính hoặc tải quá cao
• Khóa cơ học
• Kiểm tra các thông số.
• Kiểm tra kích thước của động cơ.
• Kiểm tra trạng thái của máy.
• Kết nối cuộn cảm động cơ đường dây.
• Giảm tần số đóng cắt
• Kiểm tra kết nối đất của biến tần, cáp động cơ và cách điện động cơ
F014 Mất 1 pha ngõ ra • Mất một pha trên đầu ra biến tần • Kiểm tra các kết nối từ biến tần đến động cơ.
• Nếu sử dụng công tắc tơ hạ nguồn, hãy đảm bảo kết nối, cáp và công tắc tơ đúng.
F015 Mất 3 pha ngõ ra • Động cơ không được kết nối
• Công suất động cơ quá thấp, dưới 6% dòng định mức của ổ đĩa
• Công tắc tơ đầu ra mở
• Sự không ổn định thoáng qua trong dòng điện của động cơ
• Kiểm tra các kết nối từ biến tần đến động cơ.
• Thử nghiệm trên động cơ công suất thấp hoặc không có động cơ. Ở chế độ cài đặt gốc, phát hiện mất pha động cơ đang hoạt động Đầu ra Phát hiện mất pha 605 trang 105 = 01. Để kiểm tra biến tần trong môi trường thử nghiệm hoặc bảo trì, mà không cần phải sử dụng động cơ có cùng định mức với biến tần, hãy tắt mất pha động cơ phát hiện Đầu ra Phát hiện mất pha 605 = 00.
• Kiểm tra và tối ưu hóa bù IR 310 trang 67, Điện áp định mức của động cơ 304 trang 65 và Điện áp định mức của động cơ 305 trang 65 và sau đó thực hiện Auto Tuning
F017 Mất pha đầu vào • Biến tần được cung cấp nguồn không chính xác hoặc cầu chì bị nổ
• Mất một pha
• ATV310 3 pha được sử dụng trên nguồn cung cấp một pha
• Tải trọng không cân bằng
• Chế độ bảo vệ này chỉ hoạt động khi biến tần đang tải
• Kiểm tra kết nối nguồn và cầu chì.
• Sử dụng nguồn điện 3 pha.
• Tắt báo cáo loại lỗi này bằng cách đặt Input Phase loss detection detection 606 thành 00.
F018 Ngắn mạch động cơ
• Ngắn mạch hoặc nối đất ở đầu ra biến tần
• Lỗi chạm đất khi đang ở trạng thái chạy
• Chuyển đổi động cơ khi đang ở trạng thái chạy
• Rò rỉ dòng điện đáng kể xuống đất trong khi một số động cơ được kết nối song song
• Kiểm tra các dây cáp kết nối biến tần với động cơ và cách điện của động cơ.
• Điều chỉnh tần số chuyển mạch.
• Kết nối cuộn cảm nối tiếp với động cơ.
• Xác minh việc điều chỉnh vòng lặp tốc độ.
F019 Ngắn mạch nối đất
F020 Ngắn mạch IGBT • Phát hiện ngắn mạch thành phần nguồn bên trong khi bật nguồn • Liên hệ với đại diện Schneider Electric.
F022 Lỗi truyền thông • Giao tiếp bị gián đoạn trên mạng Modbus • Kiểm tra các kết nối của truyền thông Modbus.
• Kiểm tra thời gian chờ (tham số Modbus time out 704).
• Tham khảo hướng dẫn sử dụng Modbus.
F027 IGBT quá nóng • Thiết bị quá nóng
• Nhiệt độ bên trong IGBT quá cao so với nhiệt độ xung quanh và tải.
• Kiểm tra kích thước của tải / động cơ / truyền động.
• Giảm tần số đóng cắt 315.
• Chờ cho biến tần nguội trước khi khởi động lại.
F025 Qúa tốc độ • Tính không ổn định
• Quá tốc độ liên quan đến quán tính của ứng dụng
• Kiểm tra động cơ.
• Nếu tốc độ quá mức cao hơn 10% so với Top frequency, hãy điều chỉnh thông số này nếu cần.
• Thêm một điện trở hãm.
• Kiểm tra công suất của động cơ, biến tần và tải.
• Kiểm tra các thông số của vòng tốc độ (độ lợi và độ ổn định).
F030 Điện áp thấp • Nguồn cung cấp dòng quá thấp
• Giảm điện áp thoáng qua
• Kiểm tra điện áp và các thông số trên menu Undervoltage phase loss menu 607
F033 Lỗi mất tính hiệu ngõ vào AI1 • Đã phát hiện nếu:
• Đầu vào tương tự AI1 được cấu hình như hiện tại
• AI1 current scaling parameter of 0% 204.1 lớn hơn 3 mA
• Dòng đầu vào tương tự thấp hơn 2 mA
• Kiểm tra kết nối dây.

Biến tần Schneider ATV12

Mã lỗi Tên lỗi Cách sửa biến tần Schneider ATV12
OCF Lỗi quá dòng Kiểm tra lại các thông số cài đặt biến tần.

Kiểm tra lại thông số động cơ.

Kiểm tra xem kết nối motor chokes.

Kiểm tra việc nối đấu và kết nối đến động cơ.

SCF1 Ngắn mạch động cơ Thực hiện kiểm tra lại kết nối đến động cơ của biến tần.
SCF3 Ngắn mạch nối đất Kiểm tra kết nối motor chokes.
SCF4 Ngắn mạch IGBT Liên hệ với dịch vụ sửa biến tần Schneider.
SOF Quá tốc độ Kiểm tra động cơ.

Tốc độ biến tần chạy vượt quá 10% so với tốc độ cài đặt của động cơ.

Có thể sử dụng thêm Braking resistor.

Thực hiện việc kiểm tra lại thiết bị hồi tiếp tốc độ.

LFFI Lỗi mất tín hiệu ngõ vào AI Kiểm tra lại thông số cầu hình ngõ AI.

Kiểm tra lại nối kết điều khiển.

OPF1 Mất 1 pha ngõ ra Thực hiện kiểm tra lại kết nối đến động cơ của biến tần.
OPF2 Mất 3 pha ngõ ra Thực hiện việc kiểm tra lại kết nối đến động cơ của biến tần.

Dòng điện ngõ ra nhỏ hơn 6% so với dòng định mức.

Tắt lỗi OPL=no.

PHF Mất pha ngõ vào Thực hiện việc kiểm tra lại nguồn và cầu chì.

Thực hiện việc tắt lỗi mất pha ngõ vào IPL=no.

SLF1 Lỗi truyền thông Thực hiện kiểm tra lại kết nối truyền thông.

Thực hiện kiểm tra lại thông số cài đặt truyền thông.

USF Thấp áp Thực hiện việc kiểm tra lại chất lượng của nguồn cấp cho biến tần

Cài đặt lại thông số USb.

tJF Quá nhiệt IGBT Tiến hành kiểm tra công suất của động cơ.

Thực hiện giảm tần số xung SFr.

Chờ cho đến khi IGBT mát trở lại.

OLC Quá tải Tiến hành kiểm tra lại các thông số cài đặt thiết bị biến tần.

Reset thiết bị về mặc định.
