Mạch điều khiển quạt theo nhiệt độ

Menu

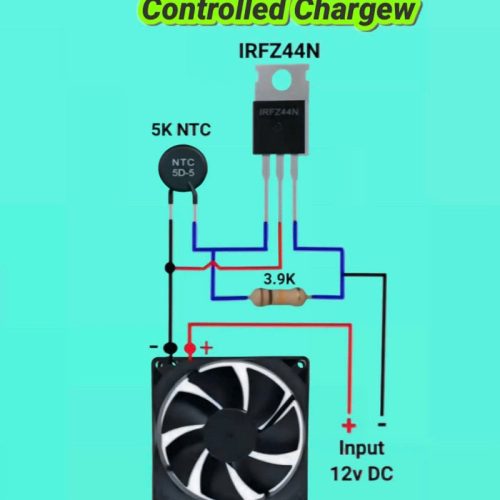

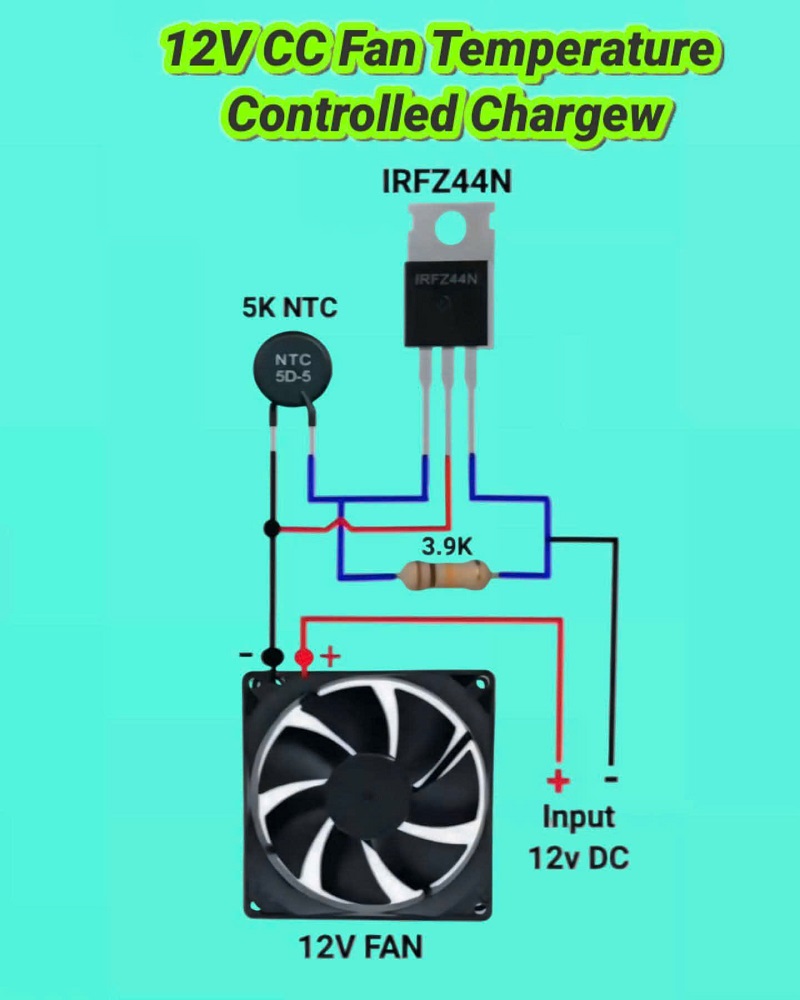

Mạch điều khiển quạt theo nhiệt độ là một mạch điện tự động bật/tắt hoặc điều chỉnh tốc độ quạt dựa vào nhiệt độ môi trường. Loại mạch này thường được dùng trong:

  • Hệ thống tản nhiệt máy tính, thiết bị điện tử
  • Tủ điện công nghiệp
  • Thiết bị dân dụng, như quạt làm mát tự động

🎯 Chức năng chính

  • Đọc nhiệt độ từ cảm biến như LM35, DS18B20 hoặc NTC.
  • So sánh nhiệt độ với ngưỡng cài đặt.
  • Điều khiển quạt: bật/tắt hoặc điều chỉnh tốc độ bằng PWM.

🔧 Ví dụ: Mạch điều khiển quạt bật/tắt đơn giản dùng LM35 + Op-amp

Linh kiện

Tên linh kiện Mô tả
LM35 Cảm biến nhiệt analog
LM358 Op-amp dùng làm bộ so sánh
Quạt DC 12V Tải cần điều khiển
Rơ-le hoặc Transistor Đóng/ngắt quạt
Biến trở Điều chỉnh ngưỡng nhiệt độ
Điện trở, tụ điện Phụ kiện
Nguồn DC 12V Cấp nguồn cho mạch và quạt

Sơ đồ nguyên lý cơ bản

  1. LM35 xuất tín hiệu analog (10mV/°C) → đưa vào đầu non-inverting của op-amp.
  2. Biến trở tạo điện áp tham chiếu → đưa vào đầu inverting.
  3. Op-amp so sánh nhiệt độ:
    • Nếu nhiệt độ > ngưỡng → ngõ ra op-amp HIGH → kích transistor → bật quạt.
    • Nếu nhiệt độ < ngưỡng → ngõ ra LOW → tắt quạt.

🧠 Mạch nâng cao: Điều khiển tốc độ quạt bằng PWM (Arduino)

Linh kiện

  • Arduino Uno/Nano
  • Cảm biến nhiệt độ DS18B20 hoặc LM35
  • Quạt DC 12V
  • MOSFET N (IRF540N, IRLZ44N…)
  • Điện trở pull-down

Ý tưởng

  • Đọc nhiệt độ → ánh xạ giá trị nhiệt độ thành xung PWM → điều khiển tốc độ quạt theo mức nhiệt.

Mã ví dụ (Arduino)

#include <OneWire.h>
#include <DallasTemperature.h>

#define FAN_PIN 9
#define ONE_WIRE_BUS 2

OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

void setup() {
  pinMode(FAN_PIN, OUTPUT);
  sensors.begin();
  Serial.begin(9600);
}

void loop() {
  sensors.requestTemperatures();
  float tempC = sensors.getTempCByIndex(0);
  Serial.println(tempC);

  int pwm = map(tempC, 30, 60, 0, 255);  // nhiệt độ từ 30°C → 60°C
  pwm = constrain(pwm, 0, 255);

  analogWrite(FAN_PIN, pwm);
  delay(1000);
}

Lưu ý thiết kế

  • Dùng diode flyback khi điều khiển quạt hoặc relay.
  • Có thể thêm LED báo trạng thái.
  • Nên thêm tụ lọc nhiễu nếu quạt tạo xung.
