Mạch kiểm tra opto quang

Menu

🔎 Mạch kiểm tra opto quang (opto-coupler / opto-isolator)

Opto quang là linh kiện dùng để cách ly điện giữa 2 mạch bằng tín hiệu ánh sáng – bên trong gồm LED hồng ngoạiphototransistor. Một số loại phổ biến: PC817, 4N35, H11L1, v.v.


✅ Mục đích của mạch kiểm tra:

  • Kiểm tra xem opto còn hoạt động hay không.
  • Kiểm tra cả 2 phần: LED phát sángtransistor nhận ánh sáng.

🧰 Linh kiện cần thiết

Linh kiện Mô tả
Nguồn DC 5V Hoặc 9V (qua ổn áp 5V nếu cần)
Điện trở 220Ω Hạn dòng cho LED bên trong opto
Điện trở 10kΩ Kéo lên collector của transistor
LED ngoài Báo trạng thái đầu ra
Opto quang (Cần kiểm tra) – ví dụ: PC817
Công tắc (tùy chọn) Bật/tắt đầu vào opto
Breadboard/Dây Lắp thử nghiệm

⚙️ Nguyên lý hoạt động

  1. Cấp dòng cho chân anode/cathode của opto → bật LED hồng ngoại bên trong.
  2. Nếu LED bên trong còn hoạt động và phototransistor tốt, chân collector sẽ bị kéo xuống (dẫn).
  3. Khi đó LED báo (gắn ở chân collector qua điện trở) sẽ sáng → opto tốt.
  4. Nếu LED không sáng → opto có thể hỏng (LED hồng ngoại cháy, hoặc transistor không nhận ánh sáng).

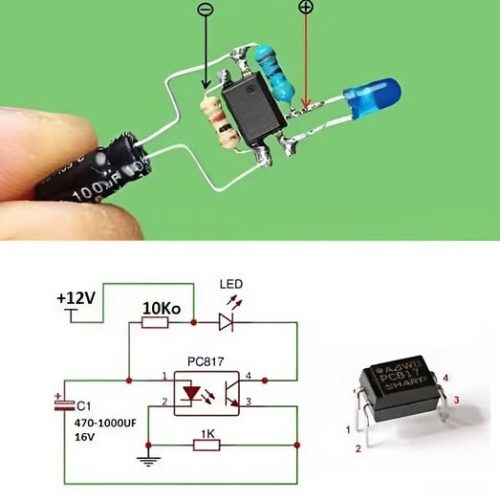

🔌 Sơ đồ mạch cơ bản

    +5V
     |
    [220Ω]
     |
    Anode (chân 1) opto
     |
    Cathode (chân 2) opto → GND

    Collector (chân 4) opto → [LED báo + 1kΩ] → GND
                         |
                      [10kΩ]
                         |
                        +5V
    Emitter (chân 3) opto → GND

📌 Với PC817:

  • Chân 1: Anode
  • Chân 2: Cathode
  • Chân 3: Emitter
  • Chân 4: Collector

🧪 Cách kiểm tra

  1. Cấp nguồn.
  2. Nếu LED đầu vào được cấp dòng, LED báo sáng → opto hoạt động tốt.
  3. Nếu LED báo không sáng → opto hỏng (LED bên trong không phát sáng hoặc transistor hỏng).

🛠️ Tips

  • Nếu có multimeter đo diode, bạn cũng có thể kiểm tra nhanh chân 1–2 (LED) như diode bình thường.
  • Có thể dùng Arduino để tự động kiểm tra hàng loạt opto nếu bạn muốn.
