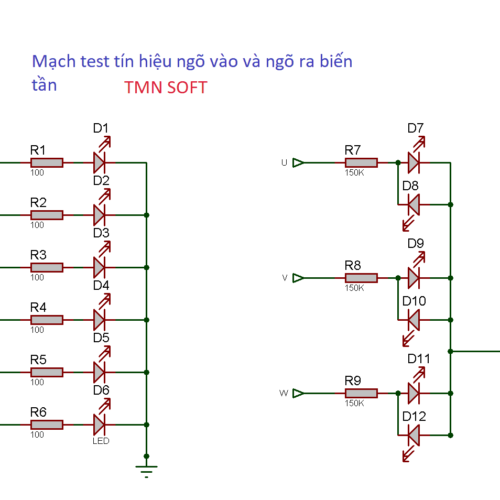

Mạch test tín hiệu ngõ vào và ra của biến tần

Mạch test tín hiệu ngõ vào và ra của biến tần

Việc kiểm tra tín hiệu ngõ vào và ra của biến tần là quan trọng để đảm bảo hoạt động đúng đắn của biến tần và hệ thống điều khiển.

Dưới đây là một số bước cơ bản để chế mạch kiểm tra tín hiệu này:

Lưu ý: Trước khi thực hiện bất kỳ thao tác nào liên quan đến điện, đảm bảo tuân thủ các quy tắc an toàn điện và cân nhắc về kiến thức và kỹ năng của bạn trong lĩnh vực này.
Nếu bạn không chắc chắn, hãy nhờ sự hỗ trợ của một kỹ sư hoặc chuyên gia về điện.

Kiểm tra tín hiệu ngõ vào của biến tần:

1. Kiểm tra nguồn điện: Đảm bảo rằng nguồn cấp điện cho biến tần là ổn định và có điện áp chính xác như yêu cầu trong tài liệu hướng dẫn của biến tần.
2. Kết nối tín hiệu điều khiển: Kiểm tra kết nối tín hiệu điều khiển từ bộ điều khiển (PLC, máy tính, bộ điều khiển tự động, vv) vào biến tần. Đảm bảo các tín hiệu như tín hiệu tốc độ, tín hiệu điều khiển ON/OFF, tín hiệu mã hóa (nếu có) được kết nối đúng cách.
3. Kiểm tra nguồn điện tín hiệu: Sử dụng đồng hồ đo điện áp và dòng điện để kiểm tra xem các tín hiệu điều khiển có đủ điện áp và dòng điện không. Nếu không, bạn cần kiểm tra các kết nối và nguồn cấp để đảm bảo chúng hoạt động đúng.

Kiểm tra tín hiệu ngõ ra của biến tần:

1. Kiểm tra tín hiệu ra động cơ: Kết nối động cơ với biến tần theo hướng dẫn của nhà sản xuất. Đảm bảo các dây kết nối đúng cách và đủ chặt.
2. Kiểm tra tín hiệu tốc độ động cơ: Sử dụng một bộ đo tốc độ hoặc đồng hồ đo tốc độ để kiểm tra xem tín hiệu tốc độ động cơ có đúng không. Điều này có thể được thực hiện bằng cách so sánh tốc độ hiện tại của động cơ với tốc độ đặt trước đó.
3. Kiểm tra tín hiệu dòng điện động cơ: Sử dụng đồng hồ đo dòng điện để kiểm tra xem dòng điện động cơ có đúng không. Nếu dòng điện không đúng, có thể cần điều chỉnh tham số của biến tần.
4. Kiểm tra tín hiệu mã hóa (nếu có): Nếu biến tần sử dụng tín hiệu mã hóa để phản hồi về tốc độ và vị trí, bạn cần kiểm tra tín hiệu này bằng cách sử dụng một bộ đo tín hiệu mã hóa.
5. Kiểm tra tín hiệu bảo vệ và cảnh báo: Đảm bảo rằng biến tần đang tạo ra các tín hiệu bảo vệ và cảnh báo khi có lỗi hoặc tình huống nguy hiểm.
6. Kiểm tra tín hiệu ra trạng thái hoạt động: Nếu biến tần cung cấp các tín hiệu ra để báo cáo trạng thái hoạt động (ví dụ: sẵn sàng, hoạt động, lỗi), kiểm tra các tín hiệu này để đảm bảo chúng hoạt động đúng.

Nhớ kiểm tra tài liệu hướng dẫn của biến tần và tuân theo hướng dẫn của nhà sản xuất. Điều này đặc biệt quan trọng vì cách chế mạch và kiểm tra tín hiệu có thể thay đổi tùy thuộc vào loại và hãng sản xuất của biến tần.
