Module Analog B1-L2DA của dòng PLC Fatek

Các tiêu đề chính

Module B1-L2DA là một mô-đun mở rộng ngõ ra Analog (Digital-to-Analog) thuộc dòng PLC B1 của hãng Fatek. Đây là giải pháp nhỏ gọn để điều khiển các thiết bị cần tín hiệu tuyến tính như biến tần, van tiết lưu hoặc các bộ điều khiển công suất.

Dưới đây là các thông số và đặc điểm kỹ thuật quan trọng của mô-đun này:

1. Thông số kỹ thuật cơ bản

  • Số kênh ngõ ra: 2 kênh Analog (Output).

  • Độ phân giải: 12-bit (Giá trị số từ 0 đến 4095).

  • Tín hiệu ngõ ra:

    • Áp: 0 ~ 10V

    • Dòng: 0 ~ 20mA hoặc 4 ~ 20mA (tùy chỉnh qua jumper hoặc cấu hình).

  • Độ chính xác: +- 1\%.

  • Thời gian chuyển đổi: Cập nhật theo mỗi chu kỳ quét (scan time) của PLC.

2. Đặc điểm thiết kế

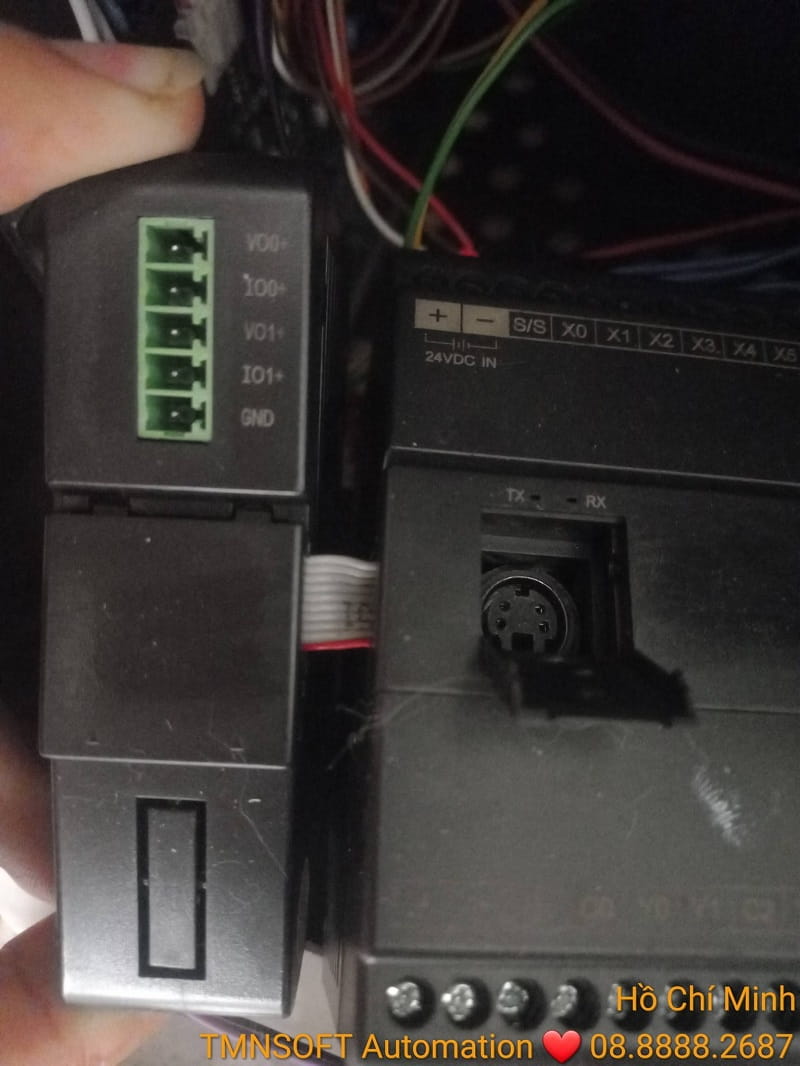

  • Kiểu lắp đặt: Đây là dạng Left-side Expansion Cassette. Nó được gắn trực tiếp vào phía bên trái của CPU PLC dòng B1 mà không cần thêm dây cáp kết nối phức tạp, giúp tiết kiệm không gian trong tủ điện.

  • Nguồn cấp: Thường sử dụng nguồn 24VDC từ PLC hoặc nguồn ngoài tùy theo sơ đồ đấu nối cụ thể để đảm bảo tín hiệu ổn định.

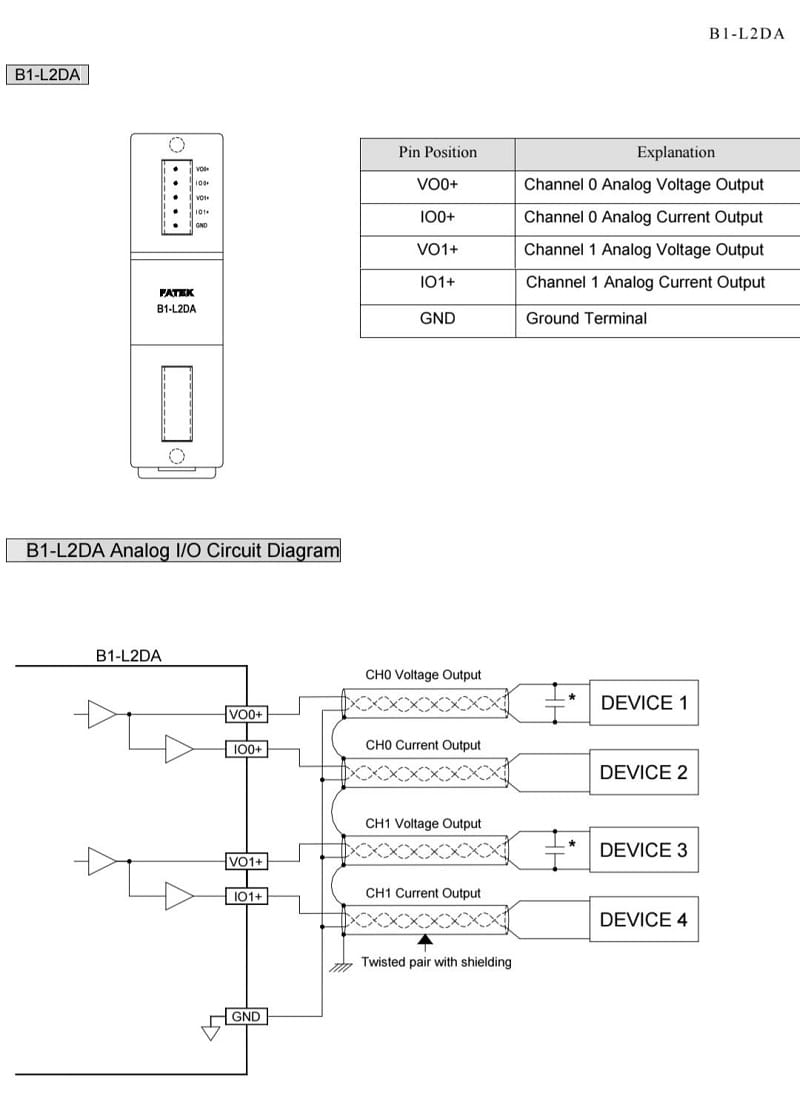

3. Sơ đồ đấu nối (Wiring)

Khi đấu nối, bạn cần lưu ý các chân ký hiệu trên module:

  • V+ / I+: Chân dương cho ngõ ra áp hoặc dòng.

  • COM: Chân chung cho các kênh ngõ ra.

  • Cực tính: Đảm bảo đấu đúng cực để tránh làm hỏng thiết bị nhận tín hiệu (như chân Analog Input của biến tần).

4. Cấu hình trên phần mềm WinProladder

Để sử dụng module này, bạn cần thực hiện các bước sau trong phần mềm:

  1. Vào mục I/O Configuration.

  2. Chọn tab Module ngõ ra Analog.

  3. Khai báo module B1-L2DA tại vị trí tương ứng.

  4. Thiết lập thanh ghi dữ liệu (thường là thanh ghi mã OR – Output Register) để ghi giá trị điều khiển từ chương trình PLC ra module.

Lưu ý khi sử dụng

  • Nhiễu tín hiệu: Vì là tín hiệu Analog, bạn nên sử dụng dây bọc kim (shielded cable) và nối đất một đầu để tránh nhiễu từ các thiết bị động lực như biến tần hoặc motor.

  • Khoảng cách: Tín hiệu dòng (4 ~ 20mA) sẽ truyền đi xa tốt hơn tín hiệu áp (0 ~ 10V) do ít bị sụt áp trên đường dây.

Nếu bạn đang gặp lỗi cụ thể khi lập trình hoặc cần sơ đồ chi tiết cho một ứng dụng điều khiển biến tần nào đó, hãy cho tôi biết nhé!
