Với thông tin “sạc MPPT Techfine 60A không nhận áp PV“, dưới đây là hướng dẫn chi tiết để kiểm tra và khắc phục lỗi:


🔧 Triệu chứng cụ thể bạn đang gặp

  • Đầu PV (tấm pin) có điện áp, nhưng trên màn hình không hiển thị PV, không sạc vào ắc quy.

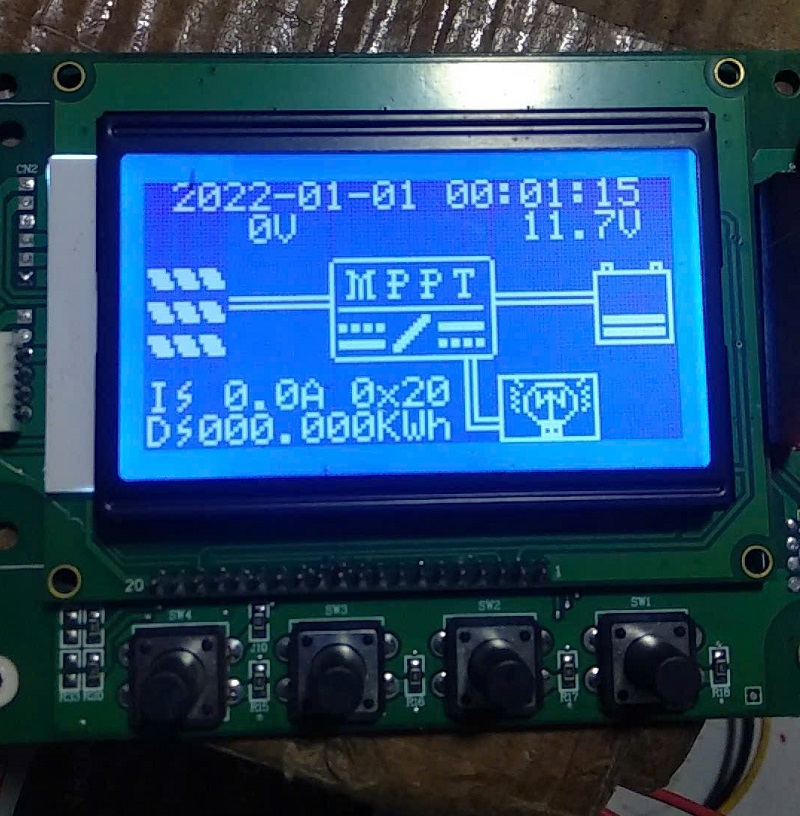

  • Có thể máy hiển thị: 0V PV, No PV input, hoặc không tăng dòng vào dù có nắng.

🧪 Nguyên nhân phổ biến

Nhóm lỗi Mô tả chi tiết
Sai điện áp PV Tấm pin cấp điện áp quá thấp hoặc quá cao so với ngưỡng MPPT.
🔁 Đấu nhầm cực PV Gây chết diode bảo vệ, MOSFET, hoặc IC đo áp.
🔌 Hư phần đọc áp PV IC ADC, trở chia áp, opto, hoặc mạch bảo vệ quá áp bị hỏng.
🔥 Chết MOSFET vào Nếu MOSFET chuyển mạch hư, dòng không vào được bo mạch.
🧠 Lỗi firmware/micro Ít gặp, nhưng MCU (STM32, Nuvoton…) không đọc được áp.

Cách kiểm tra và xử lý theo từng bước

1. Kiểm tra điện áp thật sự từ tấm pin

  • Dùng đồng hồ đo trực tiếp từ tấm pin trước khi vào sạc.
  • Đảm bảo:
    • Với sạc 12V: PV nên từ 18–22V
    • Với sạc 24V: PV nên từ 36–45V
    • Với sạc 48V: PV nên từ 65–90V

➡️ Nếu PV dưới mức ngưỡng khởi động MPPT (thường ~1.2–1.5 lần áp ắc quy) → sẽ không kích sạc.


2. Kiểm tra cầu diode hoặc MOSFET ngõ vào

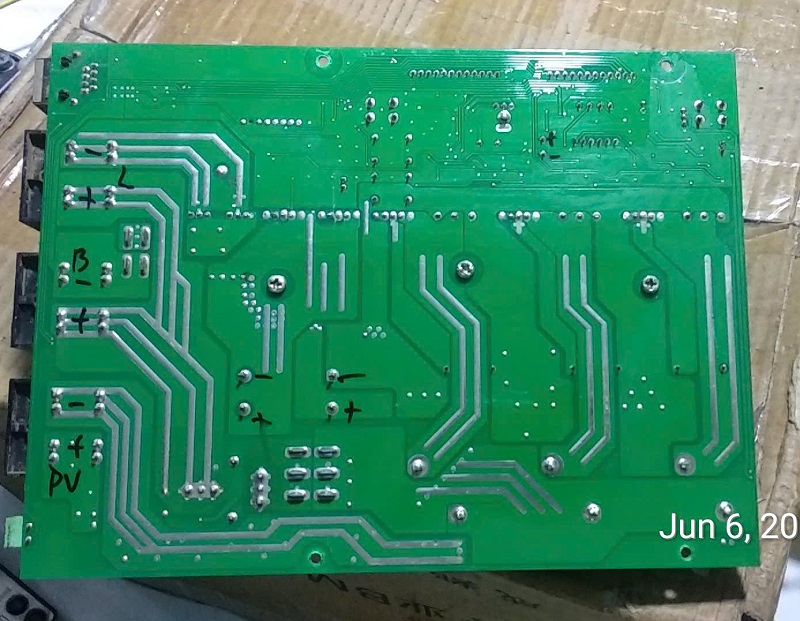

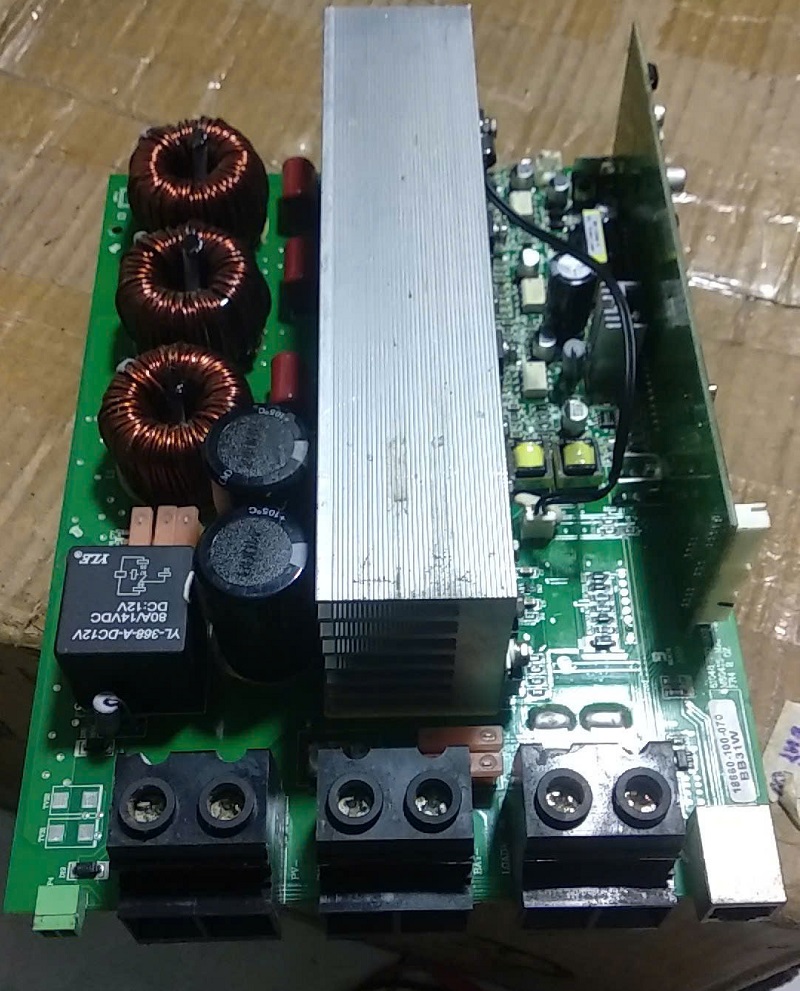

  • Thường nằm sát đầu nối tấm pin → kiểm tra diode hoặc MOSFET có bị chập/ngắt không.
  • Nếu hư → điện áp không tới được mạch điều khiển.

3. Kiểm tra trở chia áp và mạch đo áp PV

  • Mạch đo áp PV thường dùng trở chia áp → đưa về IC MCU (thường là STM32).
  • Nếu 1 con trở bị đứt/cháy → sẽ báo 0V dù PV có áp.

4. Reset hoặc thử nạp lại firmware

  • Một số máy Techfine đời mới có cổng USB/RS485 để nạp lại firmware.
  • Lỗi firmware/micro có thể khiến không nhận áp, dù phần cứng còn tốt.

🛠️ Tạm thời kiểm tra nhanh

  • Ngắt cả ắc quy và PV → chờ vài phút → nối lại.
  • Thử nguồn PV khác (có thể dùng nguồn DC điều chỉnh áp tương đương).
  • Kiểm tra xem dòng PV có chạy vào không khi có tải → nếu không → nghi hỏng MOSFET.
