Mô tả

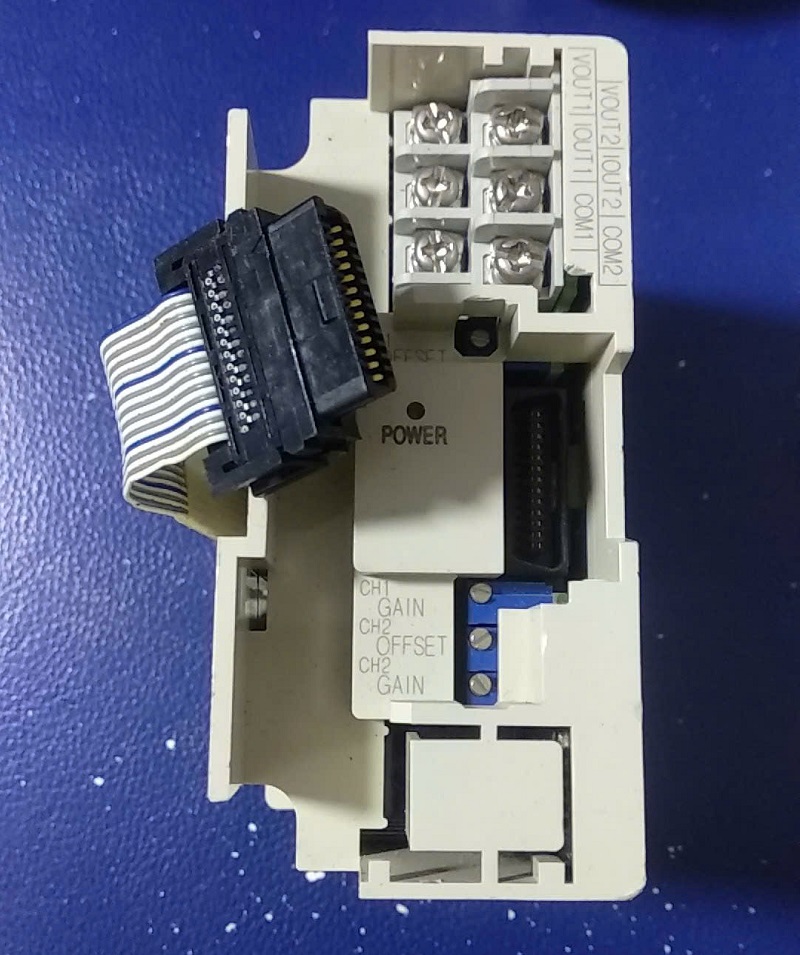

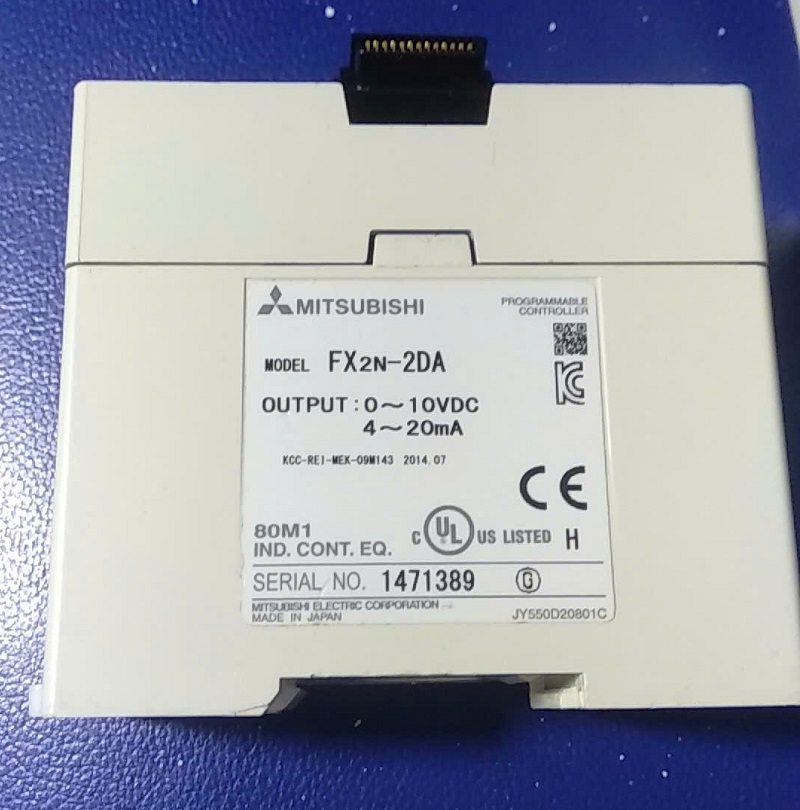

Dưới đây là thông số kỹ thuật chi tiết của module analog FX2N-2DA – một module analog output (xuất tín hiệu) dùng cho dòng PLC Mitsubishi FX2N:
✅ Thông số kỹ thuật – FX2N-2DA:
Thông số | Chi tiết |
---|---|
Loại module | Xuất tín hiệu analog (Analog Output) |
Số kênh đầu ra | 2 kênh (DA1, DA2) |
Loại tín hiệu đầu ra | Điện áp: 0–5V, 0–10V Dòng: 4–20mA (phải chọn jumper đúng) |
Độ phân giải | 12-bit (0–4095) |
Giá trị digital tương ứng | 0 = 0V hoặc 4mA, 4095 = 10V hoặc 20mA |
Thời gian chuyển đổi | Khoảng 2 ms/kênh |
Sai số tuyến tính | ±1% toàn dải |
Cách chọn chế độ (V/mA) | Qua DIP switch hoặc jumper bên trong module |
Nguồn cấp | 24VDC (riêng biệt, không lấy từ PLC chính) |
Kết nối với PLC | Kết nối trực tiếp vào FX2N hoặc thông qua bus mở rộng |
Kích thước module | Giống các module mở rộng khác dòng FX2N |
✅ Ứng dụng phổ biến:
-
Xuất tín hiệu điều khiển biến tần, van tuyến tính, servo nhận analog
-
Gửi tín hiệu điều khiển đến thiết bị hiển thị, đồng hồ đo, bộ điều khiển khác
-
Dùng trong các hệ thống điều khiển quá trình: nhiệt độ, áp suất, lưu lượng, v.v.
