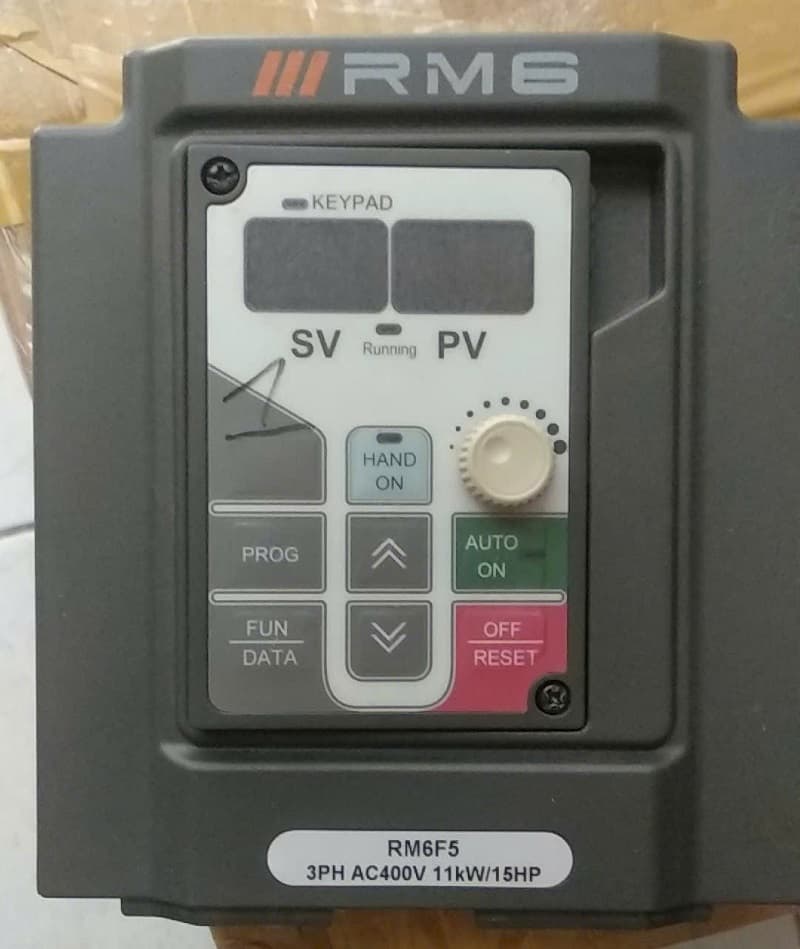

Việc sửa chữa biến tần Rhymebus RM6F5 bị nổ IGBT, opto lái và báo lỗi OH (Overheat – Quá nhiệt) là một quy trình phức tạp, đòi hỏi kiến thức chuyên môn về điện tử công suất và an toàn lao động. Dưới đây là hướng dẫn các bước cơ bản để khắc phục sự cố:
1. Chuẩn bị và An toàn ⚠️
- Ngắt nguồn: Đảm bảo biến tần đã được ngắt kết nối hoàn toàn khỏi nguồn điện lưới.
- Xả điện: Chờ ít nhất 10-15 phút sau khi ngắt nguồn để các tụ điện DC Bus xả hết điện tích nguy hiểm. Kiểm tra điện áp DC Bus bằng đồng hồ vạn năng (phải về gần 0V) trước khi chạm vào bất kỳ linh kiện nào.
- Dụng cụ: Chuẩn bị đồng hồ vạn năng, máy hàn/khò, chì hàn, dụng cụ tháo lắp, linh kiện thay thế chính hãng hoặc tương đương chất lượng cao.
2. Khắc phục lỗi Nổ IGBT và Opto Lái
Đây là lỗi nghiêm trọng nhất, thường do quá tải, ngắn mạch đầu ra, hoặc lỗi hệ thống điều khiển/lái.

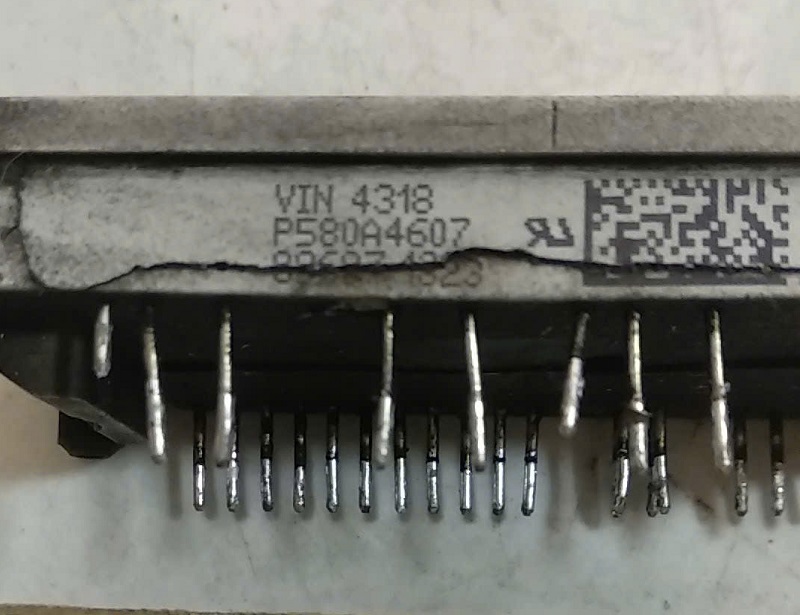

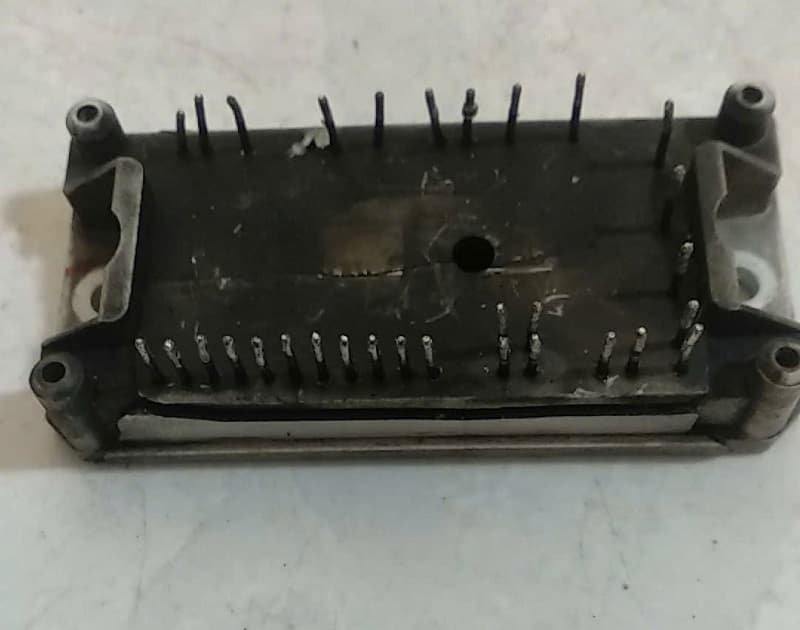

2.1. Kiểm tra và Thay thế IGBT
- Xác định IGBT hỏng: Sử dụng đồng hồ vạn năng ở chế độ đo diode để kiểm tra các chân G-E, C-E của từng IGBT. IGBT bị nổ thường có trở kháng thấp hoặc chập mạch.
- Tháo bỏ: Tháo bỏ tất cả các IGBT bị hỏng.
- Kiểm tra cầu diode: Kiểm tra cầu diode chỉnh lưu đầu vào (thường tích hợp hoặc riêng biệt) vì đôi khi quá áp hoặc ngắn mạch cũng làm hỏng chúng.
- Thay thế IGBT: Lắp IGBT mới cùng loại, cùng thông số (điện áp VCE, dòng IC). Bôi keo tản nhiệt (thermal paste) chất lượng tốt lên mặt lưng IGBT trước khi bắt vít vào tản nhiệt. Vít phải chặt để đảm bảo tiếp xúc nhiệt tốt.

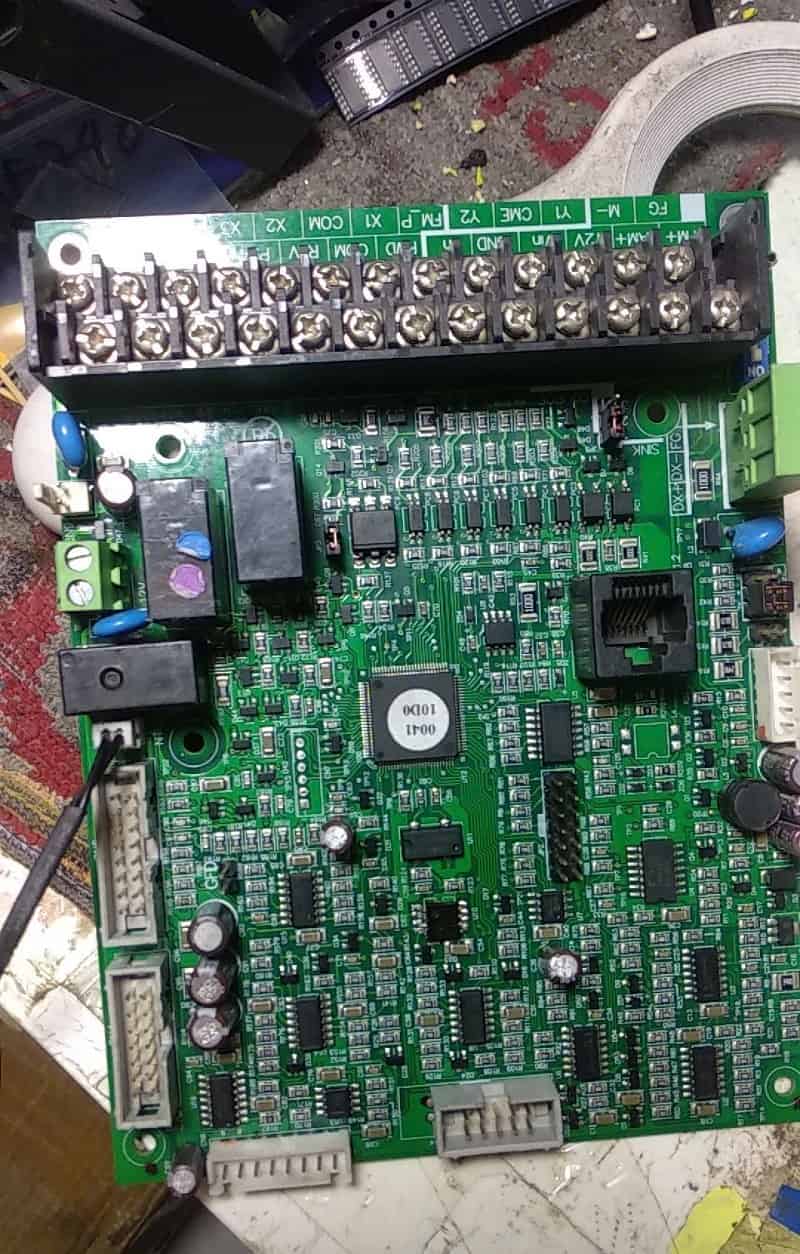

2.2. Kiểm tra và Thay thế Opto Lái
- Phân tích nguyên nhân: IGBT nổ gần như chắc chắn kéo theo hư hỏng Opto cách ly (PC817, PC923, v.v.) và/hoặc IC Driver (HCPL-xxxx, VLA-xxx, v.v.) tương ứng.
- Kiểm tra và Thay thế: Kiểm tra các opto và IC driver. Thông thường, cần thay thế tất cả các opto và IC driver liên quan đến tầng lái để đảm bảo độ tin cậy, ngay cả khi chúng chưa nổ rõ ràng.
- Linh kiện liên quan: Kiểm tra các điện trở và diode Zener ở mạch đệm (snubber) và mạch lái cổng (gate drive) của IGBT vì chúng có thể bị quá dòng hoặc quá áp.
2.3. Kiểm tra Mạch Cấp Nguồn Lái
- Điện áp phụ: Kiểm tra điện áp cấp cho các IC Driver/Opto (thường là +15V, -5V hoặc +18V). Nếu điện áp này không ổn định, nó sẽ làm IGBT đóng mở không đúng, gây nổ.
- Kiểm tra tụ lọc: Thay thế các tụ hóa lọc nguồn cấp cho mạch lái vì chúng thường bị giảm dung lượng theo thời gian.

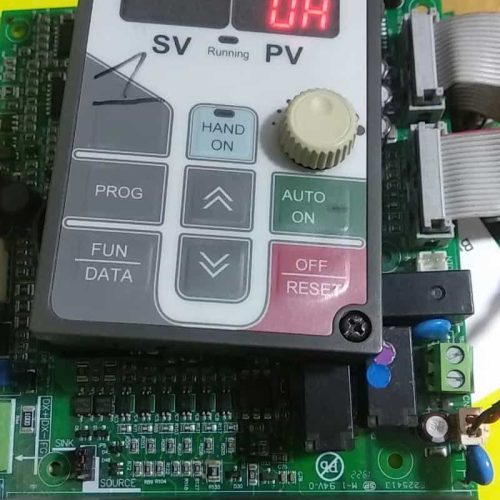

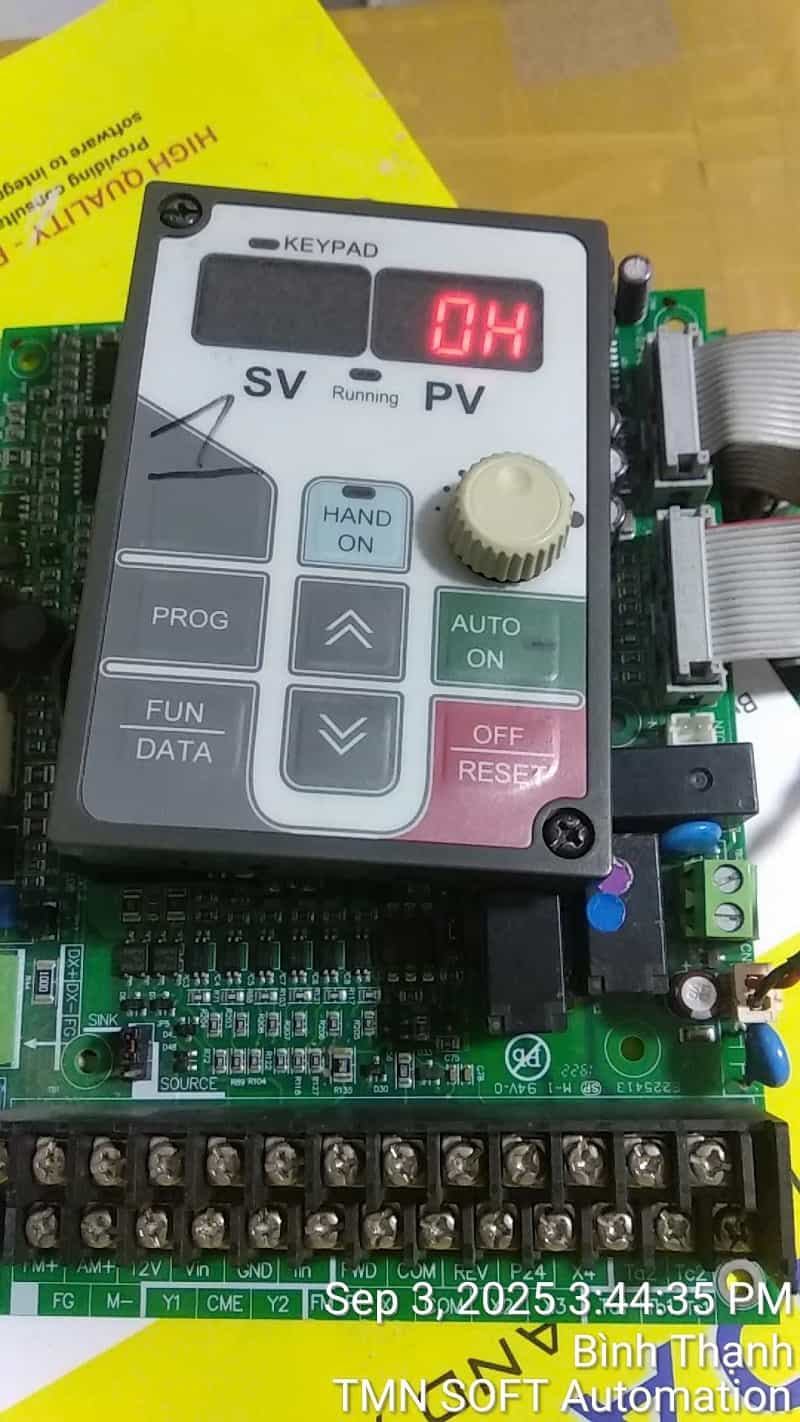

3. Khắc phục lỗi OH (Overheat – Quá nhiệt)
Lỗi OH báo hiệu nhiệt độ bên trong biến tần vượt quá giới hạn cho phép. Sau khi xử lý IGBT, cần kiểm tra các nguyên nhân sau:
- Cảm biến nhiệt:
- Kiểm tra Thermistor (NTC/PTC) hoặc Transistor cảm biến nhiệt trên khối tản nhiệt. Đo điện trở của chúng và so sánh với giá trị tiêu chuẩn (thường thay đổi theo nhiệt độ). Nếu cảm biến hỏng (ví dụ: đứt hoặc chập), nó cần được thay thế.
- Quạt tản nhiệt:
- Kiểm tra quạt tản nhiệt: Đảm bảo quạt quay tốt, không kẹt, và có đủ lưu lượng gió. Quạt có thể bị hỏng bạc, yếu hoặc bám bụi.
- Kiểm tra mạch cấp nguồn cho quạt (điện áp thường là 12VDC hoặc 24VDC).
- Tản nhiệt và Môi trường:
- Vệ sinh: Vệ sinh triệt để bụi bẩn trên các khe tản nhiệt và bo mạch.
- Lắp đặt: Đảm bảo biến tần được lắp đặt ở nơi thông thoáng, không bị vật cản che khuất các khe gió.
- Keo tản nhiệt: Kiểm tra lại keo tản nhiệt đã bôi lên IGBT và khối chỉnh lưu.
4. Kiểm tra Lần cuối và Chạy thử
4.1. Kiểm tra Lạnh (Cold Check)
- Không cấp nguồn: Sử dụng đồng hồ vạn năng để kiểm tra lại tất cả các vị trí vừa hàn/thay thế để chắc chắn không có lỗi chập mạch nào sót lại.
- Kiểm tra điện áp lái: Nếu có điều kiện, cấp nguồn phụ cho mạch lái và dùng dao động ký (Oscilloscope) để kiểm tra xung PWM tại cổng (Gate) của IGBT trước khi đấu vào DC Bus chính.
4.2. Chạy thử
- Nguồn hạn chế: Nối biến tần qua một biến áp cách ly hoặc bộ hạn chế dòng (ví dụ: dùng bóng đèn sợi đốt nối tiếp vào nguồn 1 pha) cho lần cấp nguồn đầu tiên. Điều này giúp hạn chế thiệt hại nếu có chập mạch sót lại.
- Cấp nguồn chính: Nếu mọi thứ ổn, cấp nguồn chính và kiểm tra các thông số cơ bản (điện áp DC Bus, dòng không tải).
- Nối tải: Nối động cơ và chạy thử ở các tần số khác nhau. Theo dõi nhiệt độ của IGBT và tản nhiệt.
Lưu ý quan trọng: Nếu không có kinh nghiệm sửa chữa điện tử công suất, việc tự sửa chữa biến tần rất nguy hiểm và có thể gây hỏng hóc nặng hơn. Nên tìm đến các trung tâm bảo hành hoặc kỹ thuật viên chuyên nghiệp để đảm bảo an toàn và chất lượng sửa chữa.
