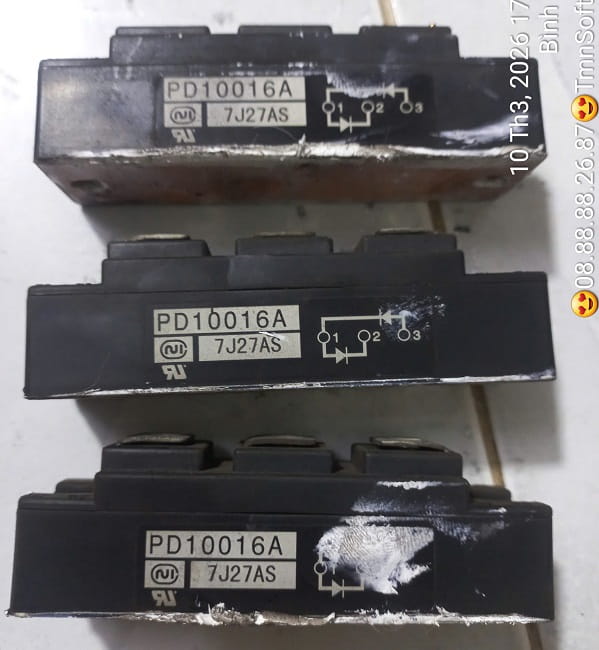

Thông số kỹ thuật diode pd10016A

Dòng diode PD10016A thường được sử dụng trong các module công suất hoặc mạch chỉnh lưu công nghiệp. Đây là loại diode chỉnh lưu nhanh (Fast Recovery Diode) hoặc diode tiêu chuẩn tùy theo hãng sản xuất (thường là linh kiện thay thế trong các bộ biến tần hoặc máy hàn công nghiệp).

Dưới đây là các thông số kỹ thuật cơ bản dựa trên mã định danh tiêu chuẩn của dòng này:

Thông số kỹ thuật chính

Đặc tính	Giá trị tiêu chuẩn
Điện áp ngược cực đại $V_{RRM}$	1600V
Dòng điện chỉnh lưu trung bình $I_{F(AV)}$	100A
Điện áp rơi trên Diode $V_{F}$	~ $1.2\text{V} - 1.4\text{V}$
Dòng điện xung cực đại $I_{FSM}$	~1500A – 2000A (tùy điều kiện xung)
Dải nhiệt độ hoạt động $T_{j}$	$-40\text{°C}$ đến $+150\text{°C}$

Đặc điểm cấu tạo và ứng dụng

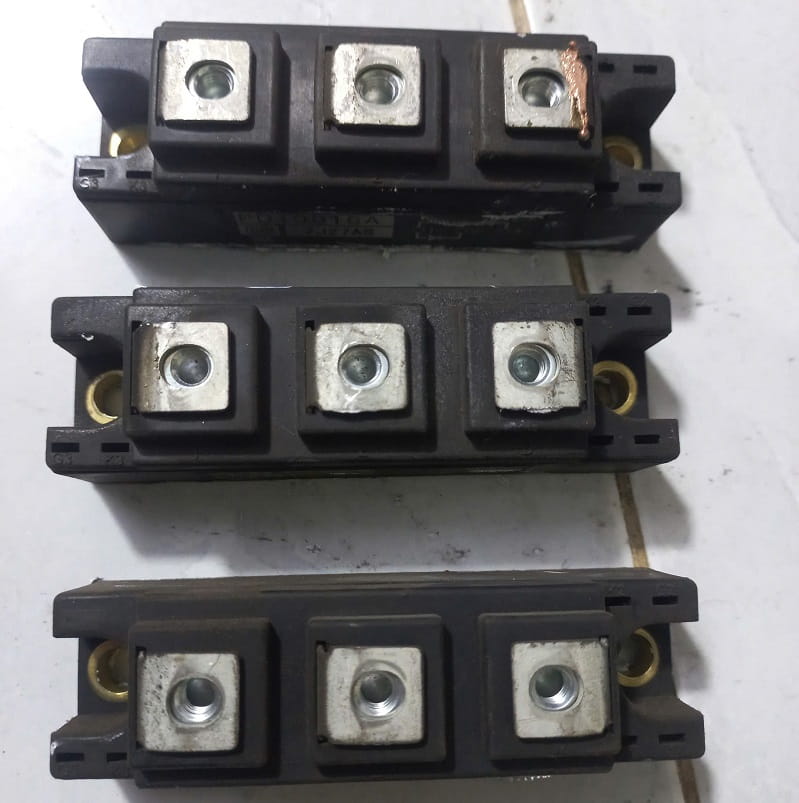

Kiểu đóng gói: Thường ở dạng Module (khối) với đế kim loại cách điện, giúp dễ dàng gắn lên tản nhiệt. Đầu cos nối dây thường là dạng bắt vít để chịu tải dòng cao.
Ứng dụng phổ biến:
- Mạch chỉnh lưu đầu vào cho biến tần (Inverter).
- Bộ sạc pin công nghiệp công suất lớn.
- Nguồn cấp điện DC cho các hệ thống điều khiển động cơ.
- Máy hàn điện tử.

Lưu ý khi kiểm tra và thay thế

Đo nguội: Sử dụng thang đo Diode trên đồng hồ vạn năng. Một chiều sẽ hiển thị khoảng $0.3\text{V} - 0.5\text{V}$ (tùy loại đồng hồ) và chiều ngược lại phải cách điện hoàn toàn (OL).
Tản nhiệt: Vì dòng định mức lên đến 100A, linh kiện này tỏa nhiệt rất lớn. Khi lắp đặt, bạn bắt buộc phải sử dụng kem tản nhiệt và siết chặt vít vào tấm nhôm tản nhiệt để đảm bảo độ bền.
Thay thế: Nếu không tìm được đúng mã PD10016A, bạn có thể thay thế bằng các dòng module diode có thông số $I \ge 100\text{A}$ và $V \ge 1600\text{V}$ (ví dụ: dòng MDS100-16 hoặc tương đương).
