Thyristor SCR là gì? Cấu tạo của Thyristor SCR

Thyristor SCR (Silicon Controlled Rectifier) là một loại linh kiện bán dẫn được sử dụng rộng rãi trong các ứng dụng điện tử công suất. SCR được sử dụng để chuyển đổi, điều khiển và chỉnh lưu dòng điện trong các mạch điện. Nó có khả năng hoạt động như một công tắc điện tử, cho phép dòng điện chạy qua khi được kích hoạt và chặn dòng điện khi không được kích hoạt.

Cấu tạo của Thyristor SCR

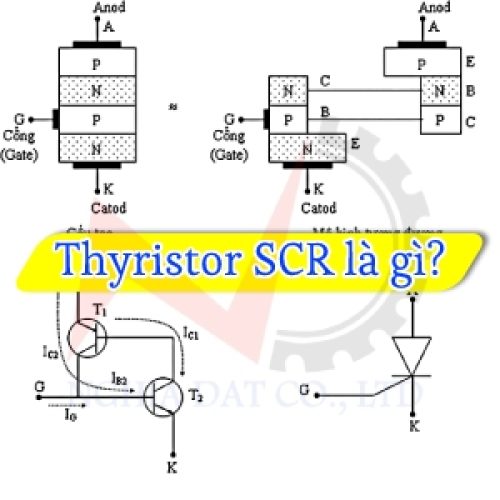

SCR có cấu tạo gồm 4 lớp bán dẫn P-N xen kẽ nhau, tạo thành 3 tiếp giáp PN (P-N-P-N). Cụ thể, SCR bao gồm các phần chính như sau:

1. Anode (A): Điện cực dương.
2. Cathode (K): Điện cực âm.
3. Gate (G): Cực điều khiển.

Các lớp bán dẫn P và N được sắp xếp theo thứ tự N-P-N-P từ Cathode đến Anode.

Nguyên lý hoạt động của Thyristor SCR

Thyristor SCR có hai trạng thái hoạt động chính: Trạng thái chặn (Off) và Trạng thái dẫn (On).

1. Trạng thái chặn (Off):
   • Khi không có tín hiệu điều khiển tại cực Gate, SCR sẽ ở trạng thái chặn dòng điện từ Anode đến Cathode.
   • Trạng thái này tương tự như một công tắc mở, không cho dòng điện đi qua.
2. Trạng thái dẫn (On):
   • Khi có một tín hiệu điều khiển đủ lớn tại cực Gate, SCR sẽ chuyển sang trạng thái dẫn.
   • Ở trạng thái này, dòng điện có thể chạy từ Anode đến Cathode.
   • Sau khi được kích hoạt, SCR sẽ duy trì trạng thái dẫn cho đến khi dòng điện qua nó giảm xuống dưới một giá trị nhất định gọi là dòng điện giữ (holding current).

Ứng dụng của Thyristor SCR

SCR được ứng dụng rộng rãi trong các lĩnh vực khác nhau nhờ vào khả năng điều khiển dòng điện lớn và hoạt động hiệu quả trong các mạch điện công suất cao. Một số ứng dụng chính bao gồm:

1. Chỉnh lưu:
   • SCR được sử dụng trong các mạch chỉnh lưu điều khiển, chẳng hạn như trong bộ chỉnh lưu cầu điều khiển để biến đổi điện AC thành điện DC.
2. Điều khiển động cơ:
   • SCR được sử dụng để điều khiển tốc độ của động cơ điện, đặc biệt là trong các ứng dụng yêu cầu điều khiển mượt mà và chính xác.
3. Bảo vệ mạch điện:
   • SCR có thể được sử dụng trong các mạch bảo vệ quá tải hoặc ngắn mạch, giúp ngắt dòng điện khi phát hiện sự cố.
4. Điều khiển ánh sáng và nhiệt độ:
   • SCR được sử dụng trong các thiết bị điều chỉnh độ sáng đèn, máy sưởi điện, và các thiết bị điều khiển nhiệt độ khác.
5. Hệ thống nguồn dự phòng (UPS):
   • SCR được sử dụng trong các hệ thống nguồn dự phòng để chuyển đổi nhanh chóng giữa nguồn điện chính và nguồn dự phòng khi xảy ra sự cố.

SCR là một linh kiện quan trọng trong các ứng dụng điện tử công suất, đóng vai trò quan trọng trong việc điều khiển và bảo vệ các mạch điện hiệu quả.
