Tủ điều khiển nhiệt độ độ ẩm phòng thí nghiệm dùng TEMI300

Tủ điều khiển nhiệt độ độ ẩm phòng thí nghiệm dùng TEMI300 là một hệ thống kiểm soát môi trường chuyên dụng, thường được xây dựng xung quanh bộ điều khiển lập trình TEMI300 Series của hãng Samwontech (Hàn Quốc) hoặc các hãng khác sản xuất thiết bị tương đương.

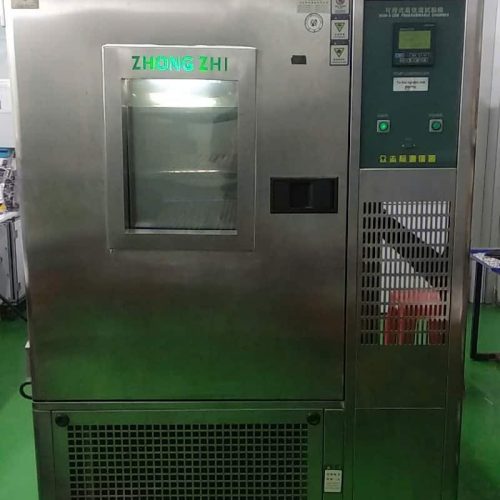

Hệ thống này được thiết kế để duy trì nhiệt độ và độ ẩm trong phòng thí nghiệm hoặc trong Tủ thử nghiệm môi trường (Environmental Test Chamber) một cách chính xác và ổn định, đặc biệt quan trọng cho các thí nghiệm yêu cầu điều kiện môi trường nghiêm ngặt.

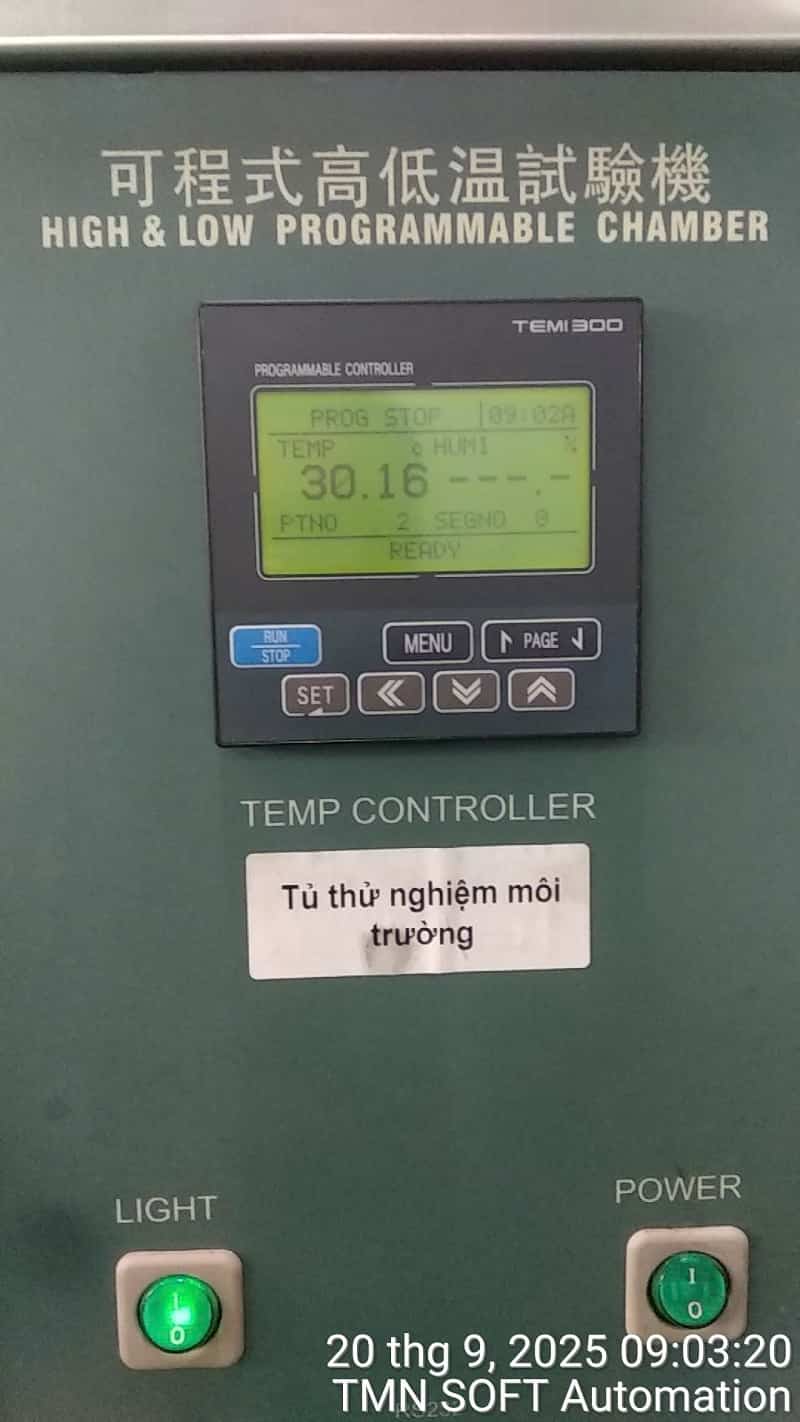

1. Bộ điều khiển TEMI300

TEMI300 là một Bộ điều khiển nhiệt độ và độ ẩm lập trình (Programmable Temperature and Humidity Controller) kinh tế, thường có kích thước tiêu chuẩn DIN (96x96mm). Nó đóng vai trò là “bộ não” của tủ điều khiển.

🔬 Tính năng nổi bật của TEMI300:

• Điều khiển 2 kênh: Điều khiển đồng thời nhiệt độ (1 kênh) và độ ẩm (1 kênh).
• Lập trình: Có khả năng lập trình 10 mẫu (patterns) với tối đa 1000 phân đoạn (segments), cho phép thiết lập các chu trình thử nghiệm phức tạp (ví dụ: tăng/giảm nhiệt độ và độ ẩm theo thời gian).
• Độ chính xác cao: Độ chính xác hiển thị nhiệt độ $\pm 0.1\%$, độ ẩm $\pm 1\%$ (của thang đo đầy đủ).
• Đầu vào đa dạng: Hỗ trợ nhiều loại cảm biến nhiệt độ và độ ẩm, bao gồm cả phương pháp bầu ướt/khô (Wet/Dry bulb) và cảm biến độ ẩm điện tử (DCV).
• Đầu ra linh hoạt: Cung cấp nhiều loại đầu ra điều khiển (Relay, SSR, truyền tín hiệu 4-20mA DC, v.v.) để kết nối với các thiết bị làm nóng, làm lạnh, tạo ẩm và hút ẩm.
• Giao tiếp: Hỗ trợ giao tiếp RS485/RS232C để kết nối với PC, cho phép giám sát và điều khiển từ xa.

2. Ứng dụng trong Tủ điều khiển phòng thí nghiệm

Tủ điều khiển sử dụng TEMI300 được ứng dụng rộng rãi trong các lĩnh vực yêu cầu kiểm soát môi trường chính xác, như:

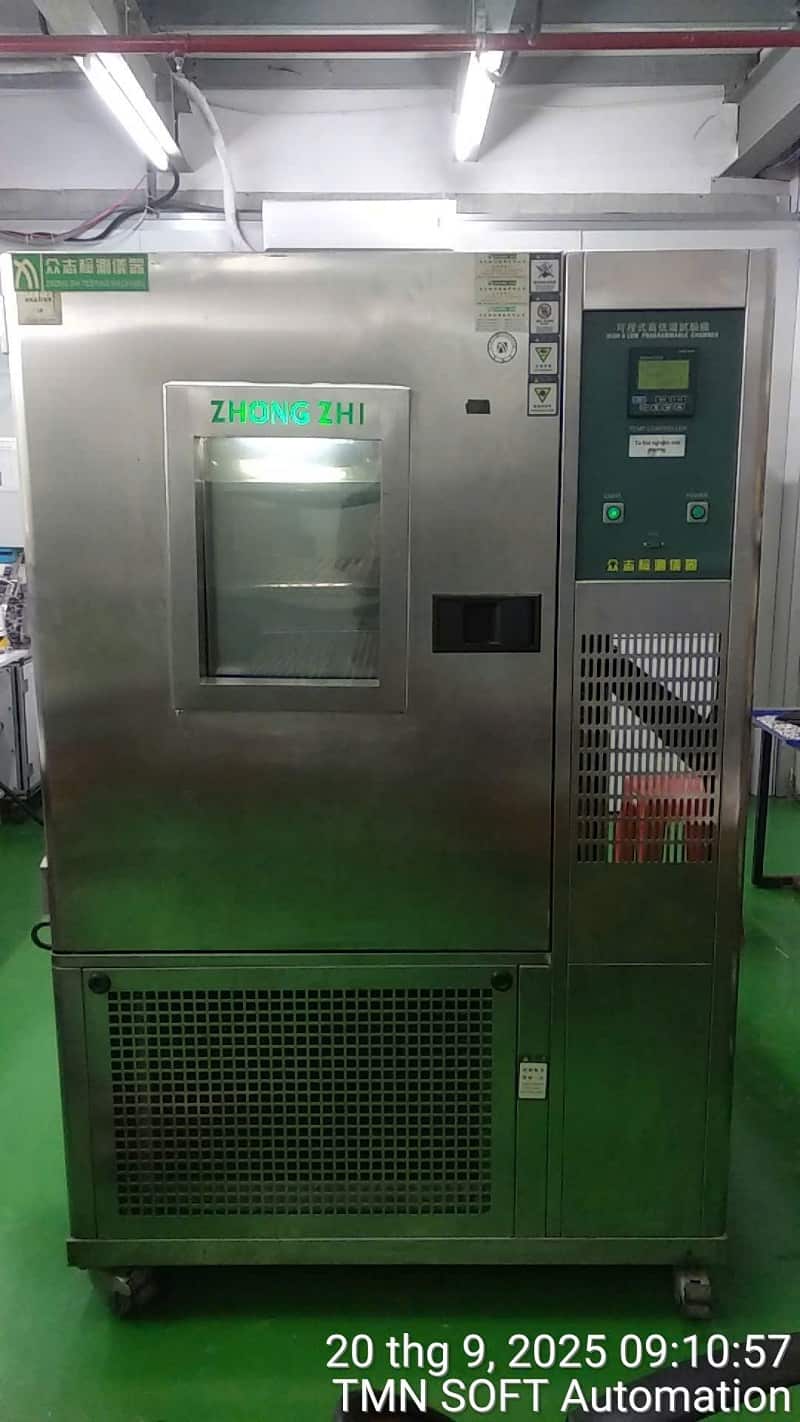

• Tủ thử nghiệm môi trường/Khí hậu (Environmental/Climatic Test Chamber): Kiểm tra độ bền, ổn định của các sản phẩm, vật liệu điện tử, linh kiện, ô tô, vật liệu xây dựng, dược phẩm, thực phẩm dưới các điều kiện nhiệt độ và độ ẩm khác nhau.
• Phòng thí nghiệm/Phòng sạch (Cleanroom/Laboratory): Giám sát và điều khiển nhiệt độ, độ ẩm để đảm bảo các điều kiện tiêu chuẩn cho nghiên cứu, bảo quản mẫu, hoặc quá trình sản xuất nhạy cảm.
• Kho bảo quản: Kiểm soát môi trường cho kho lạnh, kho bảo quản dược phẩm, vắc xin, hoặc các vật liệu dễ bị ảnh hưởng bởi nhiệt độ và độ ẩm.

3. Cấu tạo cơ bản của Tủ điều khiển (dùng TEMI300)

Một hệ thống tủ điều khiển nhiệt độ độ ẩm sử dụng TEMI300 sẽ bao gồm các thành phần chính sau:

1. Bộ điều khiển trung tâm (Controller): Chính là TEMI300, thực hiện các chương trình điều khiển PID, thu thập dữ liệu và đưa ra tín hiệu điều khiển.
2. Cảm biến (Sensors):
   • Cảm biến nhiệt độ (Temperature Sensor): Thường dùng PT100 hoặc cảm biến điện áp DC.
   • Cảm biến độ ẩm (Humidity Sensor): Thường dùng loại cảm biến độ ẩm điện tử hoặc cảm biến kết hợp.
3. Các thiết bị chấp hành (Actuators): Các thiết bị này nhận tín hiệu từ TEMI300 để thay đổi môi trường:
   • Hệ thống làm nóng (Heating): Điện trở nhiệt.

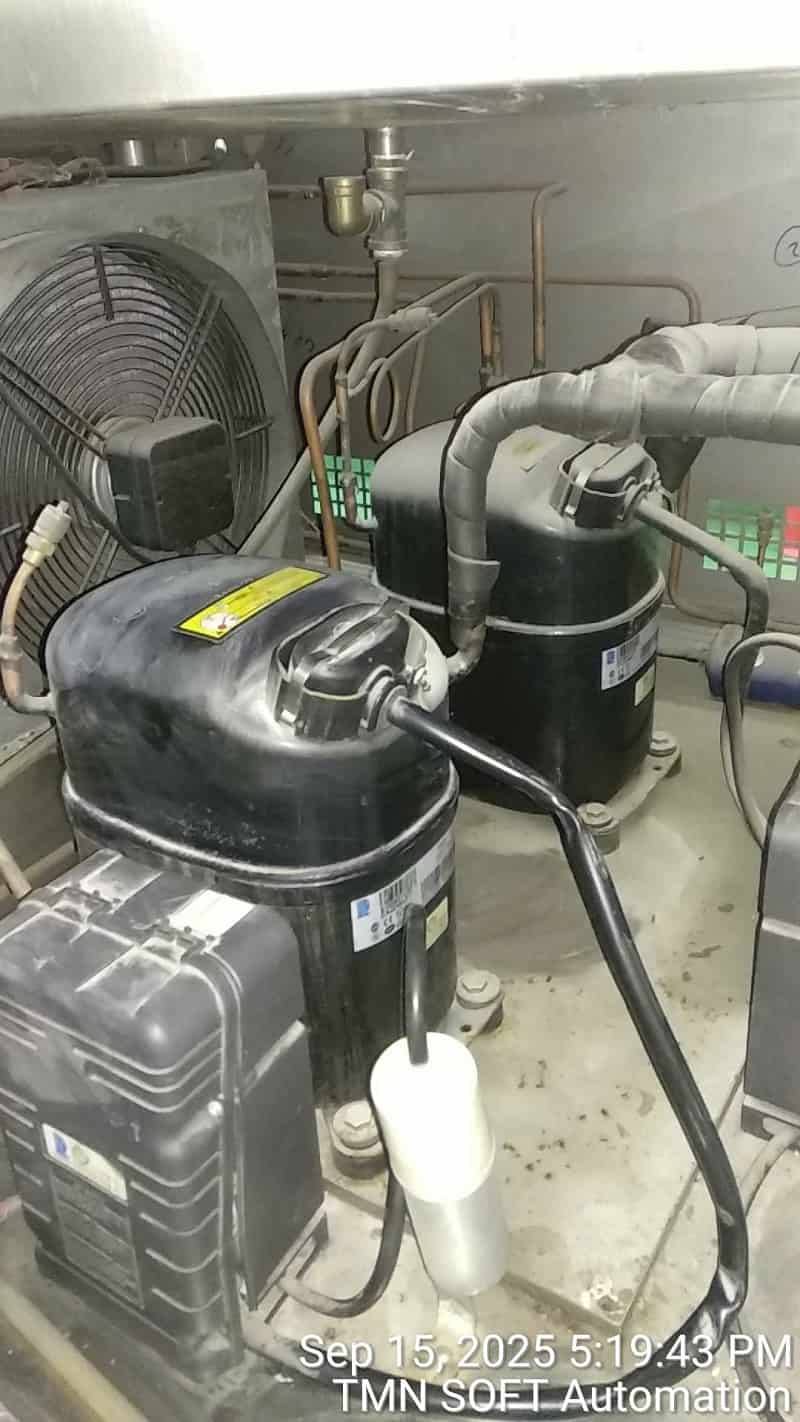

   • Hệ thống làm lạnh (Cooling): Máy nén lạnh hoặc bộ làm lạnh bán dẫn (Peltier).
   • Hệ thống tạo ẩm (Humidification): Bộ tạo hơi nước hoặc phun sương siêu âm.
   • Hệ thống hút ẩm (Dehumidification): Bộ phận làm lạnh hoặc chất hút ẩm.

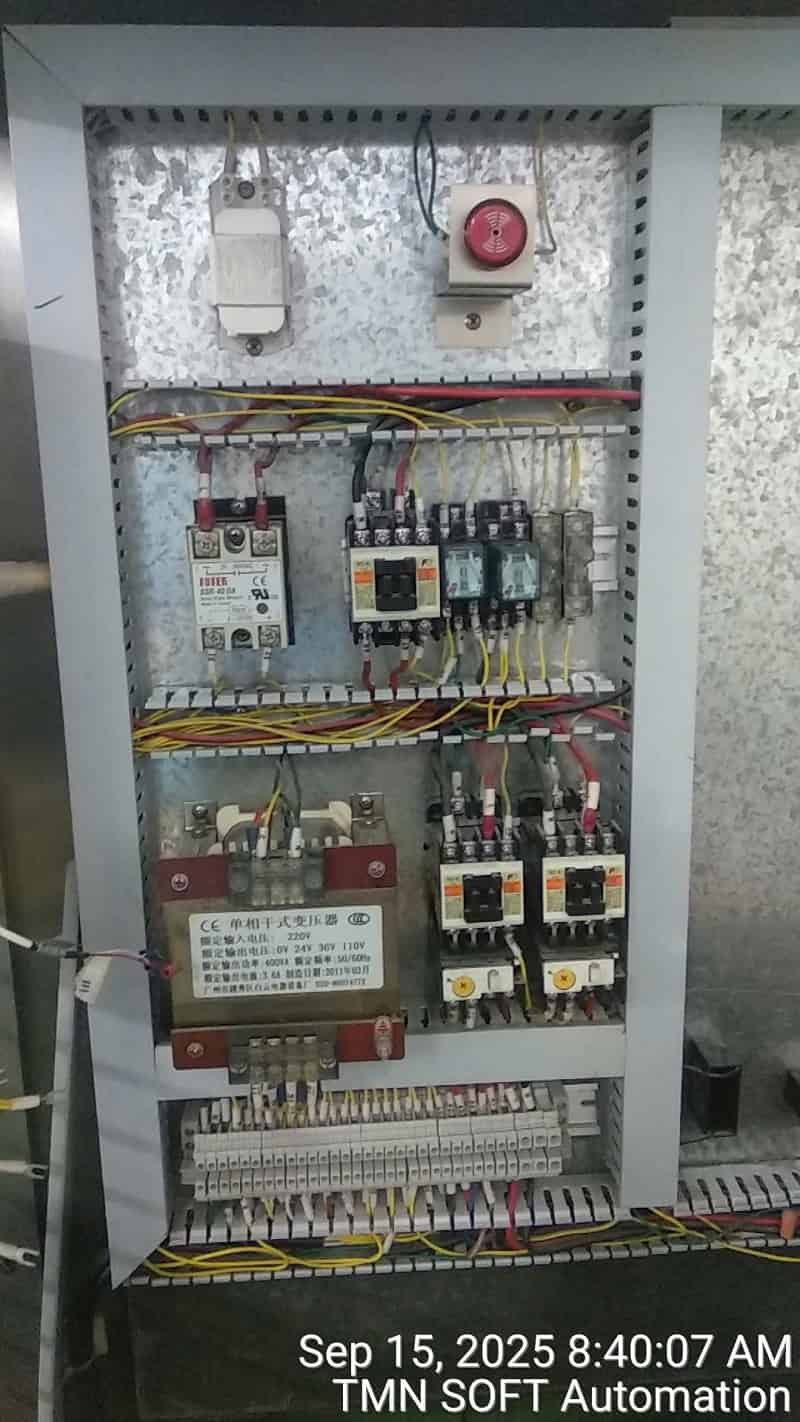

4. Các thành phần khác:
   • Rơ-le/SSR: Thiết bị đóng cắt để điều khiển nguồn cấp cho các thiết bị chấp hành.
   • Màn hình hiển thị LED/LCD: Hiển thị trực quan thông số tại chỗ.
   • Phần mềm giám sát/ghi dữ liệu: Kết nối với TEMI300 qua RS485/RS232C để theo dõi, ghi lại dữ liệu và lập báo cáo trên PC.
