File mẫu config khi chạy cho thiết bị PLC LS qua truyền thông RS232 COM3
Đây và file cấu hình PLC LS DN60SU đã test chạy tốt.

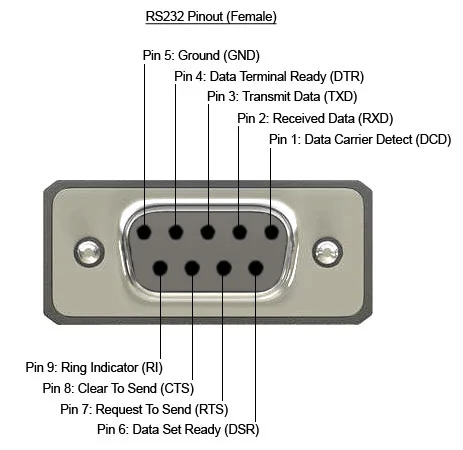

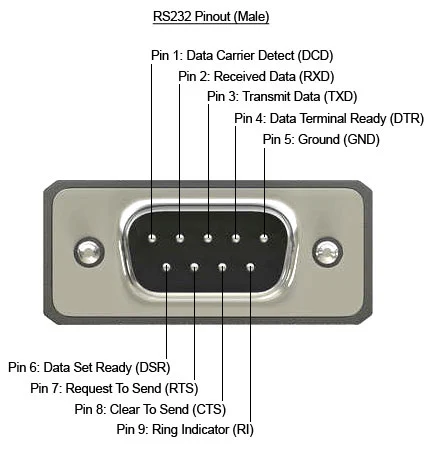

Usb to Rs232 Ugreen
chân 2 Rx, vào chân 2 plc
chân 3 Tx, vào chân 1 plc
chân 5 Gnd, vào chân 3 plc
{
“mqtt”: {
“host”: “scada.tmnsoft.vn”,
“port”: xxxx, (cổng thực tế khi chạy )
“username”: “tên dự án của bạn”,
“password”: “mật khẩu dự án của bạn”,
“use_tls”: false
},
“site_key”: “mã thiết bị của bạn”,
“devices”: [
{
“device_key”: “PLC_LS_2”,
“protocol”: “ls_xgb”,
“connection”:
{
“port”: “COM3”,
“baudrate”: 9600,
“parity”: “E”,
“stopbits”: 1,
“bytesize”: 8,
“slave_id”: 1,
“timeout”: 2
},
“poll_interval”: 2,
“tags”: [
{ “tag_key”: “m0”, “address”: “0”, “data_type”: “coil” },
{ “tag_key”: “m1”, “address”: “1”, “data_type”: “coil” },
{ “tag_key”: “m2”, “address”: “2”, “data_type”: “coil” },
{ “tag_key”: “m3”, “address”: “3”, “data_type”: “coil” },
{ “tag_key”: “m4”, “address”: “4”, “data_type”: “coil” },
{ “tag_key”: “m5”, “address”: “5”, “data_type”: “coil” },
{ “tag_key”: “d10”, “address”: “10”, “data_type”: “int16” },
{ “tag_key”: “d100”, “address”: “100”, “data_type”: “int16” },
{ “tag_key”: “d110”, “address”: “110”, “data_type”: “int16” },
{ “tag_key”: “d120”, “address”: “120”, “data_type”: “int16” }
]
}
]
}
// 6/7/2026 đã cập nhật code cho “data_type”: “int16”, uint16, int32, uint32, coil (bit), float32 đủ để chạy cho các số liệu .
// 10/7 Test giao tiếp truyền thông điều khiển qua USB to RS485 (B) ok với chân 1 A+, chân 2 B-
Thông số cấu hình giống Rs232, chú ý cổng com nhận diện khác COM5

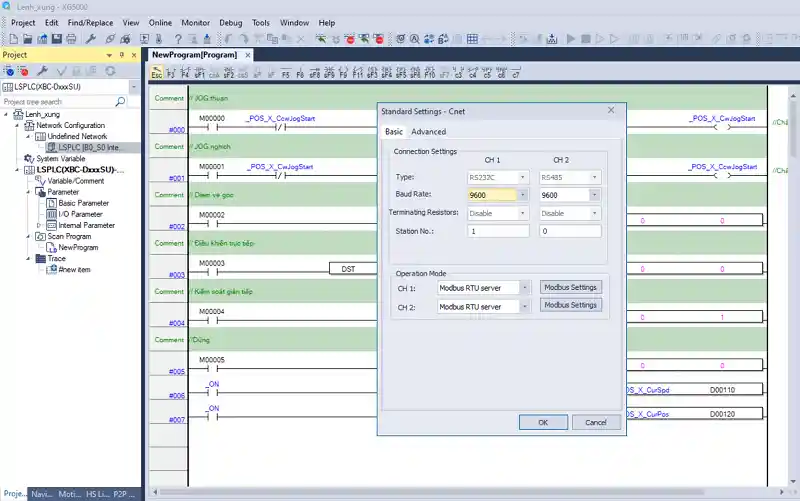

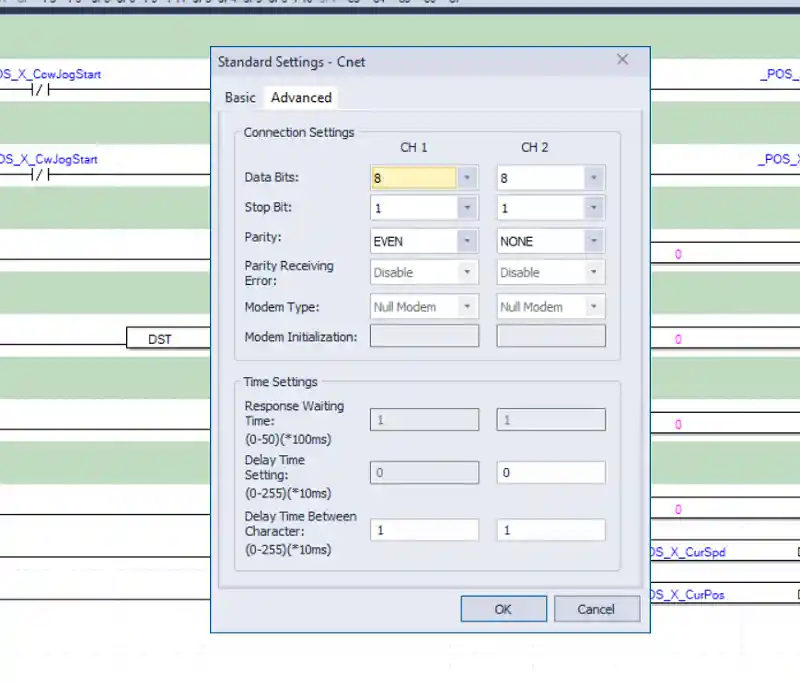

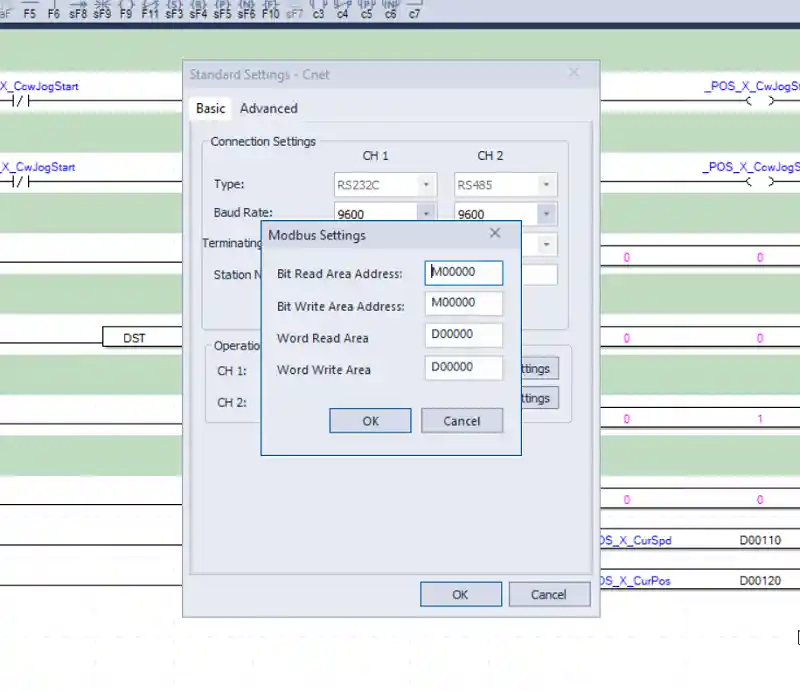

Cấu hình XG5000 cho PLC
Scada giao diện web
