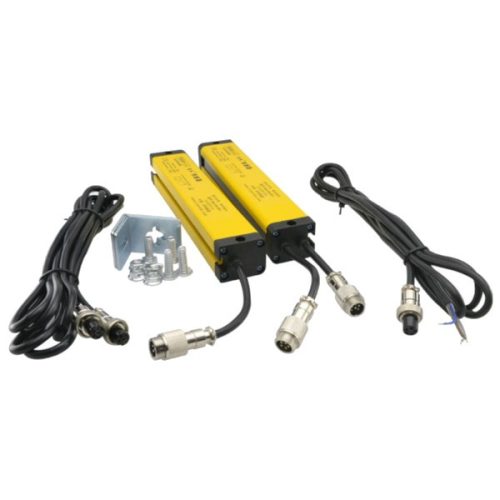

Cảm biến TBZ40-08-J sử dụng đèn LED tia laser. Phân tích cấu tạo và nguyên lý hoạt động của một cảm biến quang sử dụng tia laser:

Cấu tạo:

  1. Nguồn phát tia laser (Laser Emitter):
    Đèn LED phát ra tia laser hẹp, tập trung và chính xác. Tia này thường có bước sóng trong vùng ánh sáng khả kiến hoặc hồng ngoại.
  2. Bộ thu ánh sáng (Photodetector):
    Nhận lại tia laser phản xạ hoặc tia xuyên qua từ vật thể và chuyển đổi tín hiệu ánh sáng thành tín hiệu điện.
  3. Mạch xử lý tín hiệu:
    Khuếch đại tín hiệu nhận được từ bộ thu ánh sáng và phân tích để xác định sự hiện diện, khoảng cách hoặc các đặc tính khác của vật thể.
  4. Ngõ ra điều khiển:
    Tạo tín hiệu logic (ON/OFF) hoặc tín hiệu tương tự (analog) để điều khiển các thiết bị khác.
  5. Vỏ bảo vệ:
    Được thiết kế để bảo vệ các thành phần bên trong và đảm bảo hoạt động chính xác trong môi trường công nghiệp.

Nguyên lý hoạt động:

  1. Phát tia laser:
    Khi cảm biến được cấp nguồn, đèn LED phát ra một chùm tia laser hướng về phía vật thể mục tiêu.
  2. Tương tác với vật thể:
    • Nếu vật thể nằm trong phạm vi đo, tia laser sẽ phản xạ lại.
    • Ở cảm biến dạng chùm tia, tia laser có thể bị chắn bởi vật thể.
  3. Phát hiện và xử lý tín hiệu:
    • Bộ thu ánh sáng (photodetector) sẽ nhận tín hiệu ánh sáng phản xạ hoặc xuyên qua.
    • Mạch xử lý phân tích tín hiệu này để xác định:
      • Có vật thể hay không.
      • Khoảng cách đến vật thể (nếu cảm biến hỗ trợ đo khoảng cách).
      • Hình dạng hoặc chuyển động (nếu có tích hợp các tính năng nâng cao).
  4. Xuất tín hiệu:
    Kết quả được đưa ra thông qua ngõ ra logic hoặc tương tự để điều khiển các thiết bị liên quan.

Ứng dụng phổ biến:

  • Đo khoảng cách: Được dùng trong các ứng dụng đo lường chính xác trong tự động hóa công nghiệp.
  • Phát hiện vật cản: Trong dây chuyền sản xuất hoặc hệ thống robot.
  • Điều khiển an toàn: Ví dụ, phát hiện người hoặc vật thể để dừng máy móc.
  • Định vị: Trong các hệ thống điều khiển chuyển động.

Nếu bạn có thêm thông tin cụ thể hơn về cảm biến này, mình có thể phân tích chi tiết hơn về tính năng và ứng dụng của nó.
