Lưu data PLC S7 1200 sau khi sửa nguồn

Việc lưu trữ và bảo vệ dữ liệu trên PLC S7-1200 khi sửa chữa hoặc thay thế nguồn điện là cực kỳ quan trọng để tránh mất mát các thông số vận hành (Setpoint, Counter, Timer…).

Dưới đây là các phương pháp và lưu ý kỹ thuật để bạn đảm bảo dữ liệu an toàn:

1. Sử dụng tính năng “Retentive” (Lưu trữ dữ liệu)

Trong phần mềm TIA Portal, Siemens cho phép bạn cấu hình các vùng nhớ Retentive. Dữ liệu nằm trong vùng này sẽ không bị mất khi PLC mất nguồn hoặc tắt máy.

Với Data Block (DB): Mở DB lên và tích chọn cột Retain cho những biến quan trọng.
Với vùng nhớ M (Markers): Vào phần PLC Properties > Retentive memory, sau đó cấu hình số lượng Byte vùng M muốn lưu trữ kể từ MB0.

2. Backup chương trình trước khi sửa chữa

Trước khi can thiệp vào phần cứng (sửa nguồn), bạn nên thực hiện các bước sau để có bản dự phòng mới nhất:

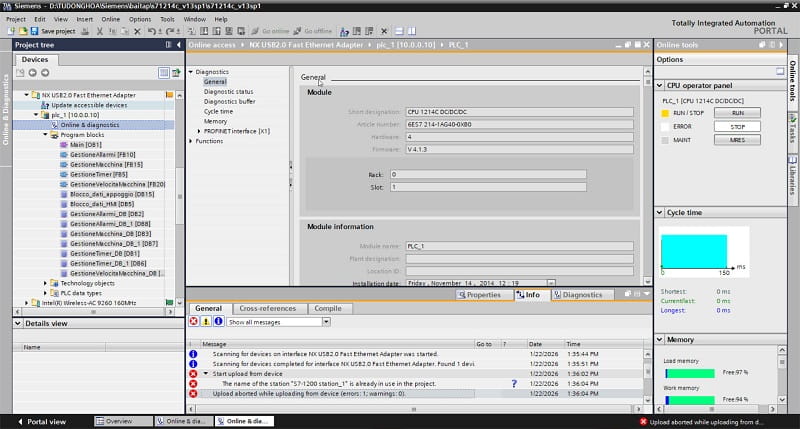

Upload từ PLC: Kết nối máy tính và sử dụng lệnh “Upload from device” để lấy toàn bộ chương trình hiện tại cùng giá trị thực tế đang chạy.

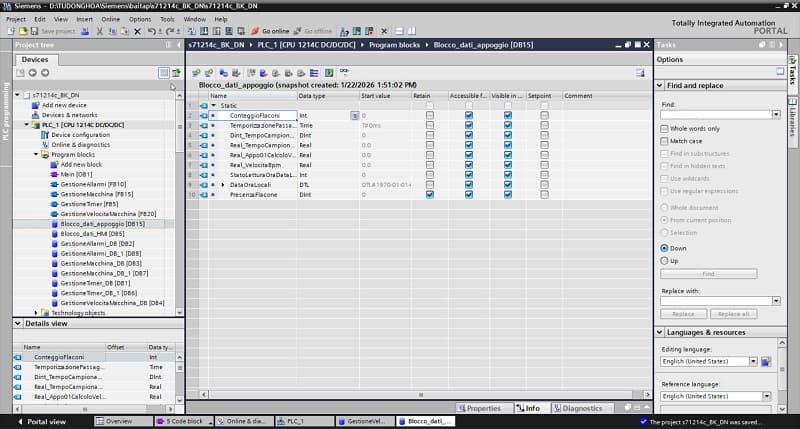

Snapshot giá trị: 1. Mở các Data Block quan trọng Online.

2. Nhấn vào biểu tượng “Snapshot” để chụp lại giá trị thực tế (Actual values).

3. Copy các giá trị từ cột Snapshot sang cột Start value để khi nạp lại chương trình, máy sẽ chạy đúng thông số cũ.

3. Sử dụng Thẻ nhớ Siemens (SIMATIC Memory Card)

Nếu bạn có thẻ nhớ chuyên dụng của Siemens cắm vào PLC:

Dữ liệu chương trình sẽ được lưu trực tiếp trên thẻ (dạng External Load Memory).
Khi sửa nguồn xong, chỉ cần cắm lại thẻ, PLC sẽ tự động load chương trình từ thẻ vào bộ nhớ làm việc.
Lưu ý: Tuyệt đối không rút hoặc cắm thẻ khi PLC đang có điện.

4. Xử lý sau khi sửa nguồn xong

Sau khi bộ nguồn đã ổn định, bạn cần kiểm tra lại:

Trạng thái đèn LED: Đèn RUN/STOP phải chuyển sang màu xanh (Run).
Chế độ khởi động: Vào Properties > Startup, kiểm tra xem PLC đang để chế độ “Warm restart – RUN” hay “No restart”. Nên để “Warm restart – RUN” để PLC tự chạy lại sau khi có điện.

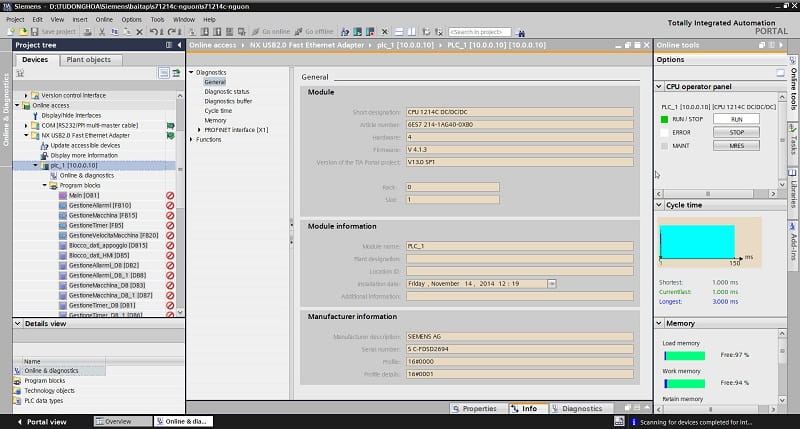

Kiểm tra Diagnostic Buffer: Nếu PLC báo lỗi (đèn ERROR nhấp nháy), hãy vào phần Online & Diagnostics để xem nguyên nhân cụ thể (thường là lỗi mất kết nối module do nguồn cấp cho module chưa ổn định).

Tóm tắt quy trình an toàn:

Snapshot giá trị thực tế $\rightarrow$ Backup chương trình vào máy tính $\rightarrow$ Tắt điện hoàn toàn $\rightarrow$ Sửa nguồn $\rightarrow$ Kiểm tra điện áp đầu ra trước khi cấp lại cho PLC.
