Màn hình HMI Weintek MT6071iP là dòng màn hình cảm ứng 7 inch phổ biến trong công nghiệp nhờ giá thành hợp lý và độ bền cao. Đây là phiên bản nâng cấp của dòng MT6070iP với cấu hình mạnh hơn.
Dưới đây là các thông tin kỹ thuật chi tiết để anh tham khảo cho việc sửa chữa hoặc lập trình:
1. Thông số kỹ thuật cơ bản
-
Kích thước hiển thị: 7 inch TFT LCD.
-
Độ phân giải: 800 x 480 pixels.
-
Màu sắc: 16 triệu màu (hiển thị sắc nét hơn dòng cũ).
-
Bộ vi xử lý: 32-bit RISC Cortex-A8 600MHz.
-
Bộ nhớ: 128 MB Flash / 128 MB RAM.
-
Cảm ứng: Điện trở 4 dây (độ chính xác cao).
-
Nguồn cấp: 24VDC .

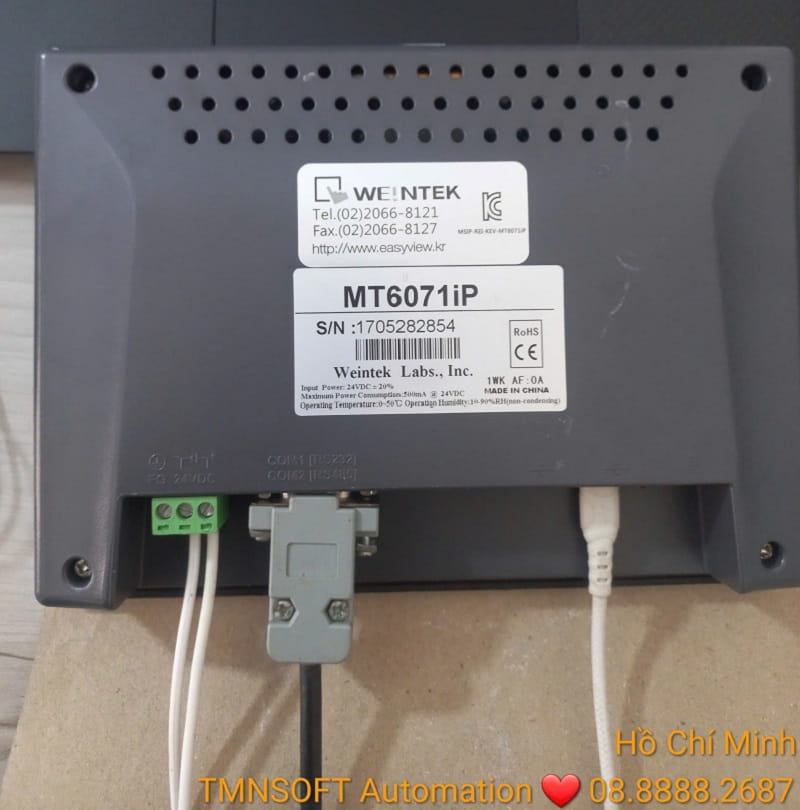

2. Cổng kết nối & Truyền thông
Dòng này tập trung vào kết nối Serial, không có cổng Ethernet.
-
Cổng COM: 1 cổng D-sub 9 chân (Male) tích hợp:
-
COM1: RS-232.
-
COM2: RS-485 (2 dây hoặc 4 dây).
-
-
Cổng USB: * 1 cổng USB Host (USB 2.0) để cắm USB lưu dữ liệu.
-
1 cổng Micro USB (USB Client) dùng để đổ chương trình từ máy tính.
-
3. Sơ đồ chân cổng COM (D-sub 9 Pin)
Khi kết nối với PLC (như Mitsubishi, Fuji hay Siemens mà anh thường làm), anh cần lưu ý sơ đồ hàn cáp:
| Chân (Pin) | COM1 [RS232] | COM2 [RS485] 4W | COM2 [RS485] 2W |
| 1 | Rx- | Data- | |
| 2 | Rx+ | Data+ | |
| 3 | Tx- | ||
| 4 | Tx+ | ||
| 5 | GND | GND | GND |
| 6 | TxD | ||
| 9 | RxD |

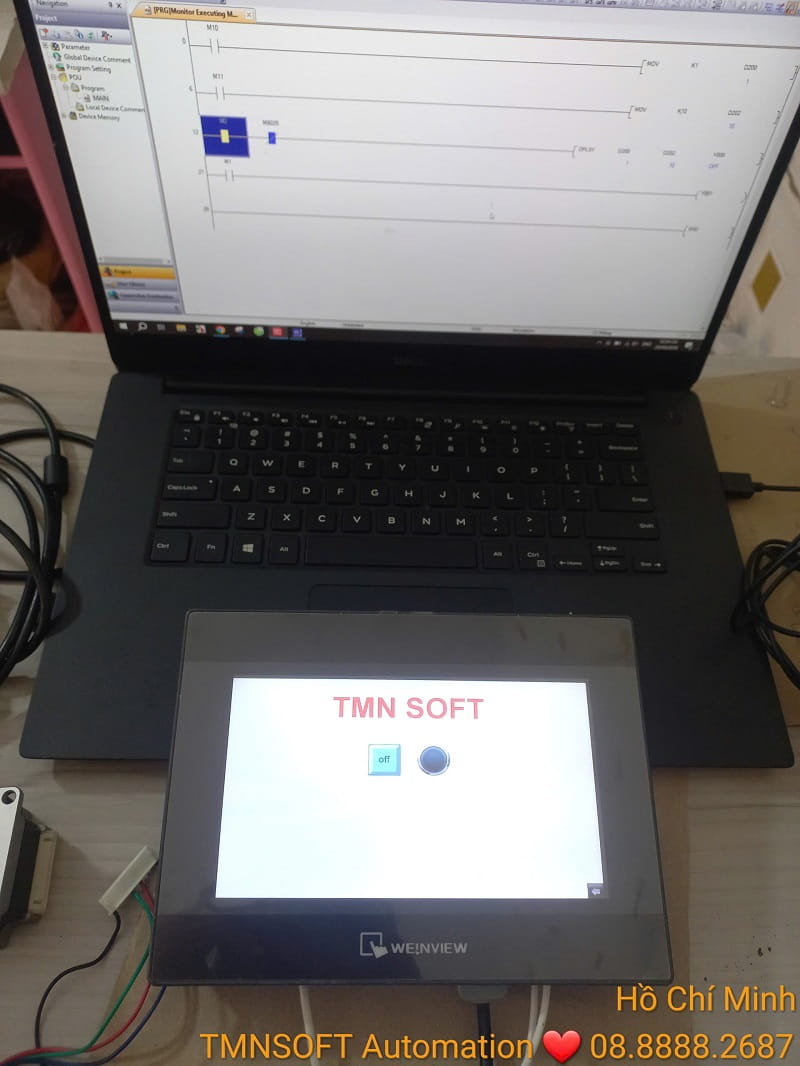

4. Phần mềm lập trình
-
Phần mềm: EasyBuilder Pro (EBPro).
-
Phiên bản: Nên dùng từ bản V5.05.01 trở lên để hỗ trợ đầy đủ tính năng của dòng iP.
-
Cáp lập trình: Sử dụng cáp Micro USB (loại phổ thông hay dùng cho điện thoại Android cũ).
5. Lưu ý khi thay thế hoặc sửa chữa
-
Kích thước khoét lỗ: 192 x 138 mm (Kích thước bao ngoài 200.4 x 146.5 mm).
-
Lỗi thường gặp: Dòng này hay hỏng tấm kính cảm ứng hoặc hỏng nguồn do dùng điện lưới không ổn định. Với kinh nghiệm sửa chữa biến tần và PLC của anh, việc thay thế linh kiện bên trong dòng này khá đơn giản vì không gian bên trong nhựa khá thoáng.
