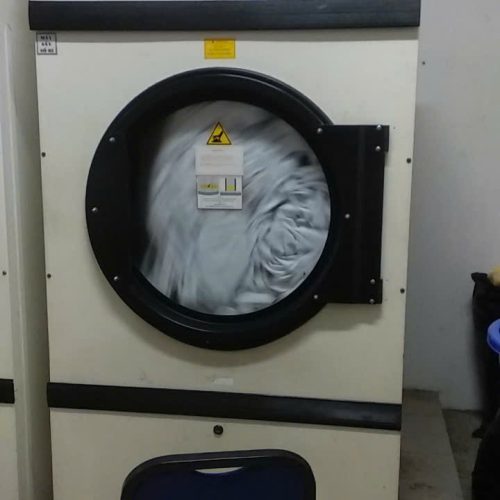

Mạch điều chỉnh thời gian cho máy sấy công nghiệp

Menu

Để thiết kế mạch điều chỉnh thời gian cho máy sấy công nghiệp, bạn cần một mạch điều khiển thời gian chính xác có khả năng bật/tắt máy sấy sau khoảng thời gian định trước. Có nhiều cách tiếp cận khác nhau, phụ thuộc vào yêu cầu cụ thể của hệ thống (như công suất, độ chính xác và khả năng điều chỉnh).

Thành phần cơ bản của mạch dùng linh kiện điện tử

Nguồn điện: Cấp điện áp phù hợp cho mạch và hệ thống máy sấy.
Bộ điều khiển thời gian (Timer):
– Sử dụng IC 555 để thiết kế mạch đơn giản.
– Hoặc có thể dùng vi điều khiển như Arduino, ESP32 nếu bạn muốn linh hoạt hơn trong việc lập trình thời gian.
Rơ-le (Relay): Để điều khiển bật/tắt dòng điện cho máy sấy. Relay sẽ chịu tải lớn từ máy sấy.
Transistor hoặc Triac: Để khuếch đại dòng điều khiển cho rơ-le.
Bộ chuyển đổi nguồn (Power Supply): Để cung cấp điện cho các mạch điện tử nhỏ hơn.

Cách hoạt động:
– Chế độ thời gian cố định: Khi bật máy, một bộ đếm thời gian (sử dụng IC 555 hoặc mạch vi điều khiển) sẽ bắt đầu đếm. Sau khi hết thời gian đã thiết lập, mạch sẽ kích hoạt relay để ngắt hoặc cấp nguồn cho máy sấy.
– Chế độ thời gian điều chỉnh: Sử dụng các nút nhấn, chiết áp (potentiometer), hoặc một màn hình điều khiển để cài đặt thời gian hoạt động của máy.

Sơ đồ mạch cơ bản sử dụng IC 555:
– IC 555 được sử dụng ở chế độ mono (monostable) hoặc astable để tạo ra thời gian trễ.
– Chân Trigger kích hoạt đếm thời gian khi có tín hiệu.
– Chân Output của IC 555 kết nối tới transistor điều khiển relay để bật/tắt nguồn máy sấy.

Nếu bạn muốn thiết kế chi tiết hơn hoặc dùng vi điều khiển như Arduino, mình có thể giúp cung cấp thêm thông tin về lập trình và các kết nối cần thiết.



Mạch dùng 2 con timer DH48S-2Z

Để thiết kế mạch điều chỉnh thời gian cho máy sấy công nghiệp sử dụng hai bộ hẹn giờ **DH48S-2Z**, bạn có thể áp dụng cách cấu hình mạch với chức năng chính của các timer này là đặt thời gian trễ để điều khiển quá trình bật/tắt máy sấy theo mong muốn.

Cấu trúc mạch với hai timer DH48S-2Z

Các thành phần chính:
Timer DH48S-2Z: Bộ hẹn giờ này có hai bộ điều khiển thời gian độc lập, có thể sử dụng để đặt thời gian cho quá trình sấy.
Relay (Rơ-le): Sử dụng rơ-le để đóng/ngắt điện áp cho máy sấy khi thời gian được điều chỉnh bởi các timer.
Nguồn điện: Cung cấp nguồn 220V AC cho timer và nguồn phù hợp cho relay.
Máy sấy: Phần tải được điều khiển.

Nguyên lý hoạt động:
– Timer 1 (T1) được dùng để điều chỉnh thời gian sấy ban đầu (ví dụ, thời gian sấy trong 1 giờ).
– Timer 2 (T2) sẽ điều chỉnh thời gian tạm dừng hoặc thời gian chờ sau khi kết thúc chu kỳ sấy của T1 (ví dụ, chờ 10 phút rồi bật lại).

Sau khi T1 kết thúc, relay ngắt nguồn máy sấy. Khi T2 hết thời gian, nó sẽ kích hoạt relay để cấp nguồn lại cho máy sấy và bắt đầu một chu kỳ mới nếu cần thiết.

Sơ đồ kết nối cơ bản:
Nguồn cấp:
– Cấp nguồn 220V AC cho hai timer DH48S-2Z.
Kết nối với relay:
– Chân output của timer 1 sẽ được kết nối với cuộn dây relay, nhằm điều khiển đóng/ngắt relay dựa trên thời gian cài đặt.
– Timer 2 sẽ được kết nối tương tự với một cuộn relay khác hoặc kết hợp với relay của timer 1 để tạo thời gian chờ.
Kết nối với máy sấy:
– Chân chung (COM) của relay sẽ được nối với nguồn chính.
– Chân thường mở (NO) của relay sẽ nối với máy sấy, để khi relay đóng, máy sấy sẽ được cấp điện.

Cách cài đặt timer DH48S-2Z:
Cài đặt thời gian cho T1:
– Xác định thời gian mong muốn để chạy máy sấy và đặt giá trị này trên Timer 1.
Cài đặt thời gian cho T2:
– Cài đặt thời gian nghỉ sau khi quá trình sấy kết thúc (để làm nguội hoặc bảo vệ máy).

Ứng dụng thực tế:
– Timer 1 sẽ kiểm soát quá trình sấy chính, còn Timer 2 sẽ kiểm soát thời gian chờ trước khi chu kỳ sấy tiếp theo bắt đầu.
– Việc sử dụng 2 timer có thể giúp điều khiển quá trình tự động mà không cần can thiệp thủ công, giúp tăng hiệu quả cho các hệ thống công nghiệp.

Nếu bạn cần thêm thông tin về sơ đồ chi tiết hoặc cách cài đặt timer, mình có thể giúp bạn.

Thao khảo sơ đồ mạch phía dưới

Mạch 1

Mạch 2

Mạch số 3 chỉnh sửa đúng theo thiết kế máy ok 🙁 ):
