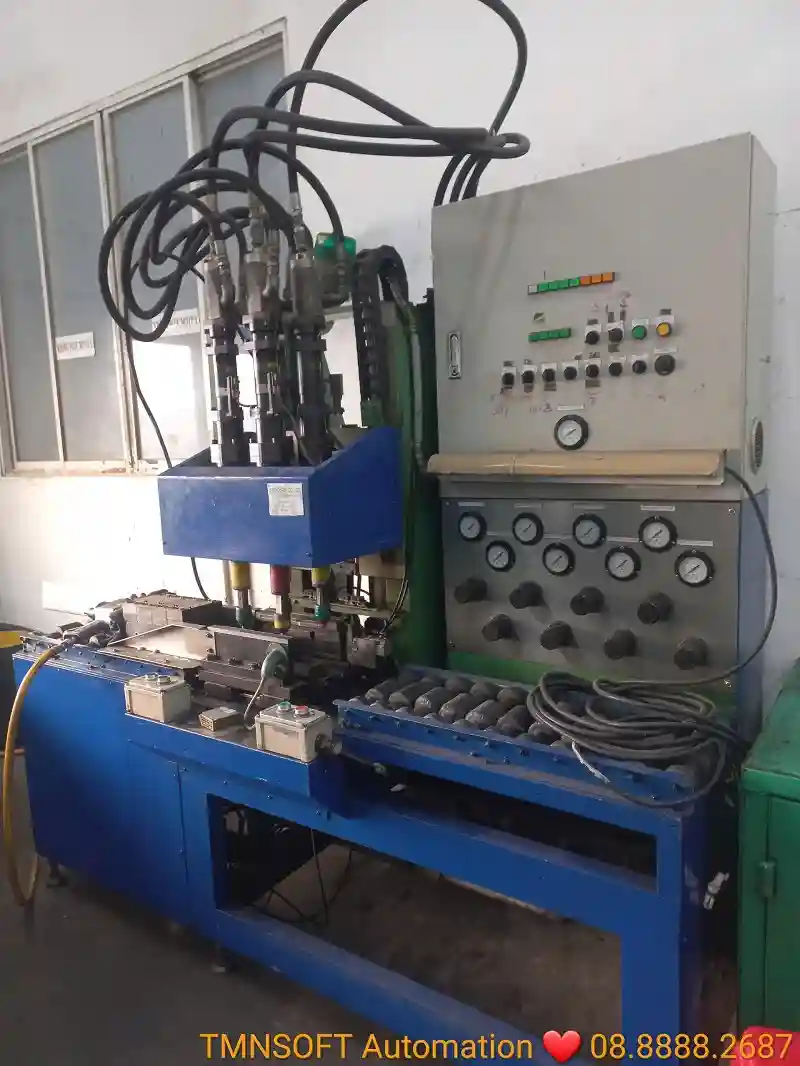

Để sửa chữa hoặc khắc phục sự cố cho máy ép vặn ốc thủy lực sử dụng PLC Mitsubishi FX2-80M, bạn cần tiếp cận theo quy trình hệ thống từ cơ khí, thủy lực đến điều khiển điện tử.
Dưới đây là các bước kiểm tra và xử lý sự cố phổ biến:

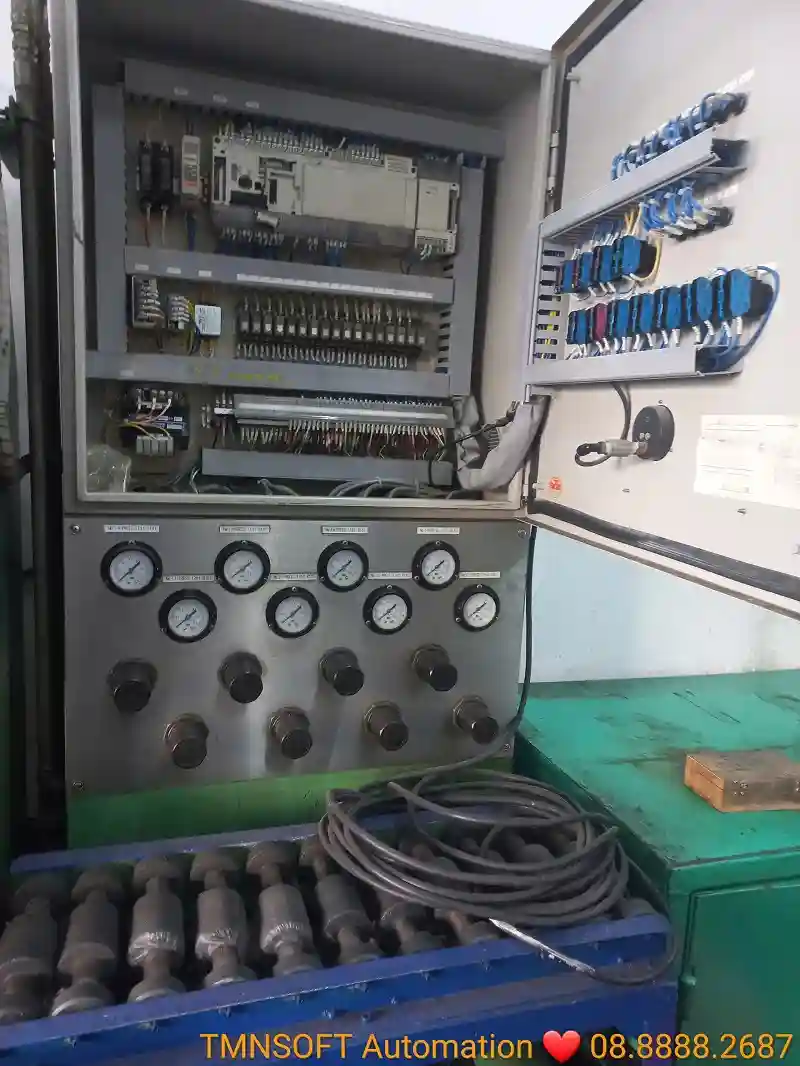

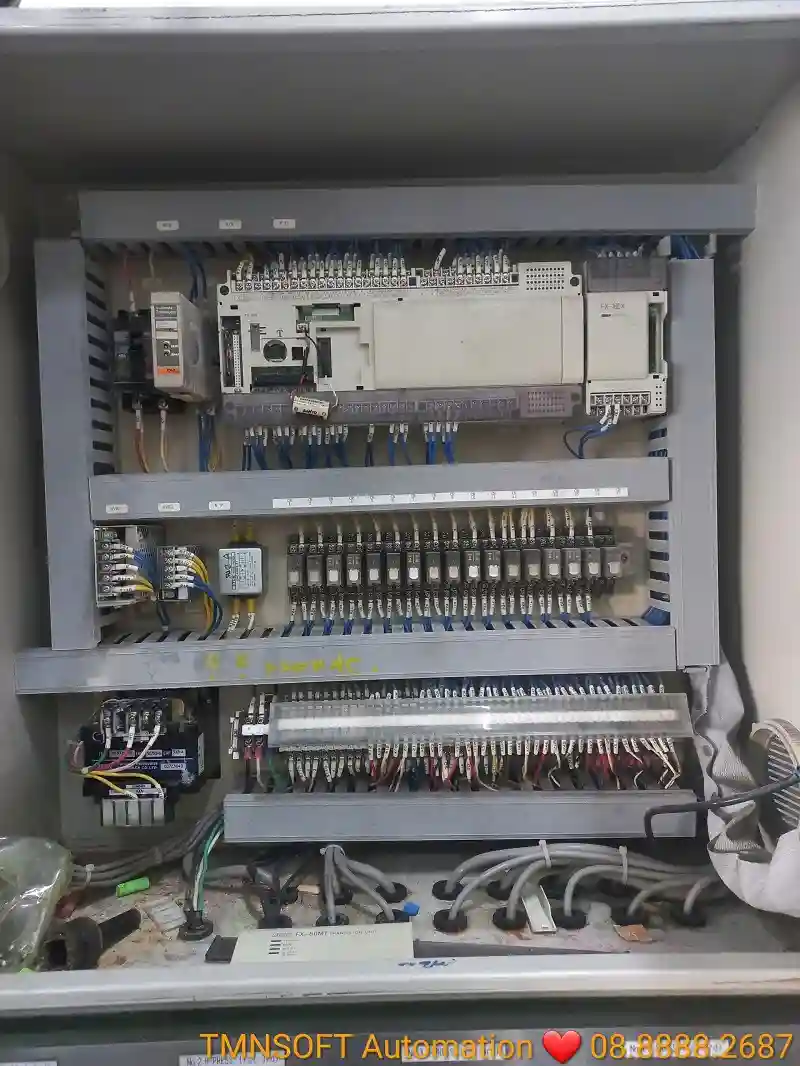

1. Kiểm tra hệ thống điều khiển (PLC FX2-80M)
PLC là bộ não của máy. Nếu máy không chạy, hãy kiểm tra các trạng thái sau:
-
Đèn báo trên PLC:
-
POWER: Nếu không sáng, kiểm tra nguồn cấp 24VDC hoặc 220VAC cho PLC.
-
RUN: Phải sáng xanh. Nếu không sáng, PLC đang ở chế độ STOP hoặc bị lỗi phần mềm.
-
ERROR: Nếu đèn này nhấp nháy hoặc sáng đỏ, PLC đang gặp lỗi phần cứng hoặc lỗi chương trình (cần kết nối máy tính qua cáp SC-09 để đọc mã lỗi).
-
-
Đèn Input/Output (I/O):
-
Kiểm tra xem các tín hiệu đầu vào (nút nhấn, cảm biến hành trình, cảm biến áp suất) có sáng đèn trên PLC khi tác động không.
-
Kiểm tra đầu ra (Output): Khi PLC thực hiện lệnh, đèn Output tương ứng với cuộn coil van thủy lực có sáng không. Nếu đèn sáng nhưng van không đóng, lỗi nằm ở rơ-le trung gian hoặc cuộn coil van.
-
2. Kiểm tra hệ thống thủy lực
Nếu tín hiệu điện (PLC) đã cấp ra nhưng cơ cấu chấp hành không hoạt động:
-
Van điện từ (Solenoid Valve): Kiểm tra cuộn coil của van có bị cháy không bằng cách đo điện trở hoặc dùng vật kim loại thử từ tính.
-

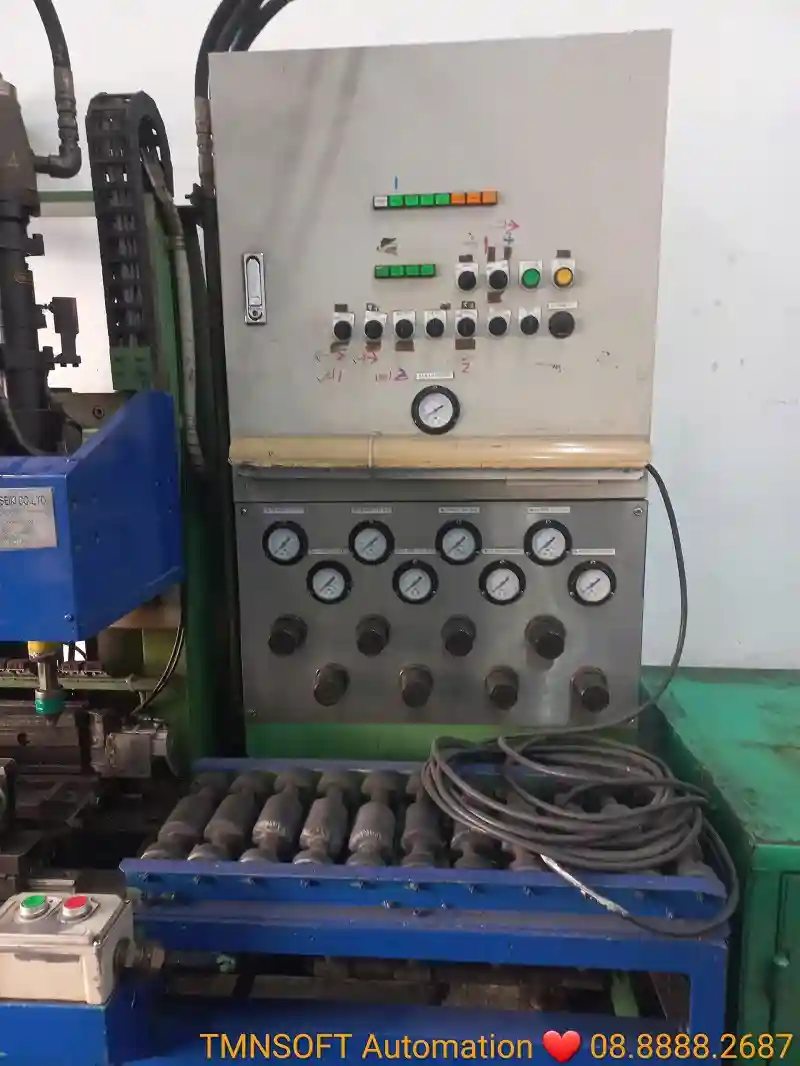

Áp suất hệ thống: Kiểm tra đồng hồ áp suất. Nếu áp suất không đạt, hãy kiểm tra:
-
Mức dầu trong thùng chứa.
-
Lọc dầu có bị tắc không.
-
Bơm thủy lực có phát ra tiếng kêu lạ không (dấu hiệu bị hụt hơi hoặc hỏng bơm).
-
-
Rò rỉ: Kiểm tra các đường ống dẫn dầu xem có bị rò rỉ làm tụt áp hay không.

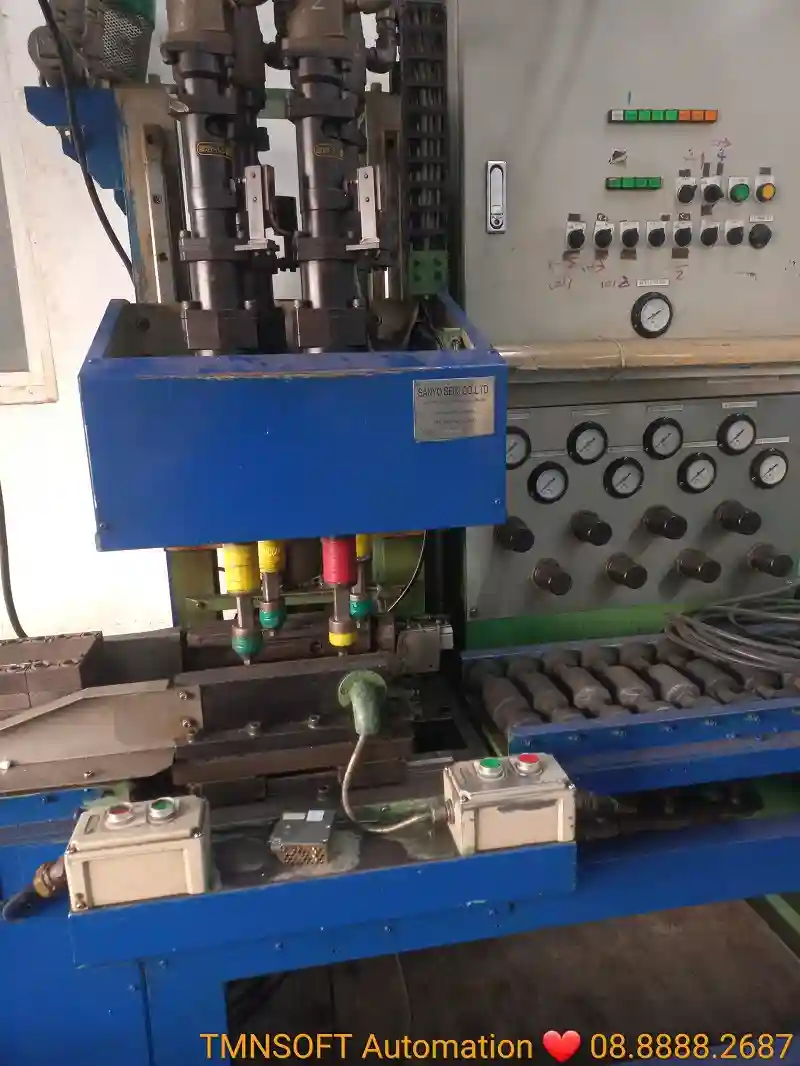

3. Kiểm tra cảm biến và cơ cấu cơ khí
-
Cảm biến hành trình: Máy ép vặn ốc thường có các cảm biến vị trí (nằm ở đầu vặn hoặc vị trí ép). Nếu cảm biến báo sai, PLC sẽ không cho phép thực hiện bước tiếp theo (để đảm bảo an toàn).
-
Cơ cấu vặn ốc: Kiểm tra khớp nối cơ khí, độ rơ của đầu vặn. Đôi khi máy dừng không phải do điện mà do kẹt cơ khí khiến mô-men xoắn vượt ngưỡng quá tải.
Quy trình xử lý lỗi nhanh (Troubleshooting)
| Bước | Kiểm tra | Hành động nếu lỗi |
| 1 | Nguồn điện PLC | Kiểm tra CB, cầu chì, bộ nguồn 24V. |
| 2 | Tín hiệu Input | Kiểm tra cảm biến, nút nhấn (vệ sinh hoặc thay thế). |
| 3 | Tín hiệu Output | Dùng đồng hồ đo điện tại chân cuộn coil van. |
| 4 | Van thủy lực | Kiểm tra cơ khí van (bị kẹt bụi bẩn) hoặc thay cuộn coil. |
Lưu ý quan trọng khi sửa chữa:
-
An toàn là trên hết: Luôn xả áp suất thủy lực trước khi tháo rời bất kỳ đường ống nào để tránh tai nạn do áp suất cao.
-
Sao lưu dữ liệu: Nếu bạn định kiểm tra chương trình PLC, hãy dùng phần mềm GX Developer hoặc GX Works2 để upload chương trình gốc ra máy tính trước khi thực hiện bất kỳ thay đổi nào.
-
Cảnh báo về PLC cũ: Dòng FX2 (đời cũ) có pin nuôi bộ nhớ (RAM). Nếu máy lâu ngày không bật, pin này có thể bị hết, dẫn đến mất chương trình. Hãy kiểm tra xem máy còn giữ được chương trình khi mất điện không.
