PLC LS Master-K120S K7M-DT40U được tích hợp sẵn 1 cổng RS-485 trên CPU, không cần gắn thêm module truyền thông. Cổng này hỗ trợ các giao thức: Dedicated Protocol (Cnet), Modbus RTU, User Defined Protocol và No Protocol.
1. Sơ đồ đấu dây RS485
Trên PLC sẽ có terminal:
- 485+
- 485-
Đấu dây:
| PLC K7M-DT40U | Thiết bị RS485 |
|---|---|
| 485+ | A(+) / D+ |
| 485- | B(-) / D- |
Nếu đường truyền dài (>100m) nên dùng điện trở 120Ω ở hai đầu đường truyền.
2. Thông số truyền thông

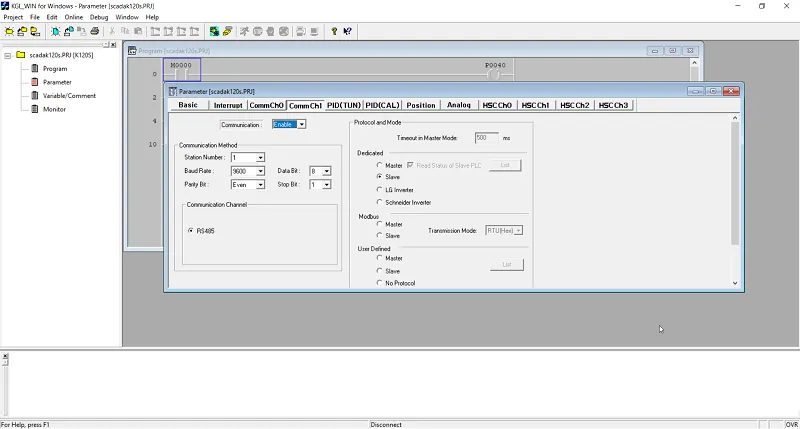

Trong KGLWIN vào:
Parameter → Communication Parameter → Channel 1 (Built-in RS485)
Thiết lập:
- Station No: 1
- Baudrate:
- 9600
- Data Bit:
- 8 bit (Modbus RTU)
- Parity:
- Even
- Stop bit:
- 1
Các thông số này phải giống với thiết bị bên kia.
3. PLC hỗ trợ những kiểu truyền thông nào?
A. Modbus RTU Slave
Phổ biến nhất.
Ví dụ:
HMI, SCADA ,Delta HMI, Weintek, MCGS, Arduino, ESP32, PC
↓
RS485
↓
LS K120S
PLC đóng vai trò Slave.
B. Modbus RTU Master
PLC có thể đọc:
- Biến tần
- Đồng hồ điện
- Cảm biến
- Nhiệt độ
- Servo
qua lệnh Modbus.
C. Dedicated Protocol (Cnet)
Đây là giao thức riêng của LS.
Có thể:
- PLC ↔ PLC
- PLC ↔ SCADA
- PLC ↔ HMI LS
Không cần Modbus. Đây là giao thức TMNSOFT đang dùng cho truyền dữ liệu scada.tmnsoft.vn
D. User Defined Protocol
Tự viết khung truyền:
Ví dụ:
02 30 31 30 33 03
hoặc
STX
DATA
ETX
BCC
PLC sẽ tự xử lý theo chương trình.
4. Tốc độ hỗ trợ
Theo tài liệu K120S:
- 1200
- 2400
- 4800
- 9600
- 19200
- 38400
- 57600 bps
5. Kết nối với máy tính
Chỉ cần:
USB
│
USB-RS485 Converter
│
A+
B-
│
PLC K7M-DT40U
Phần mềm có thể dùng:
- Modbus Poll
- ModScan
- SCADA
- LabVIEW
- Python (pymodbus)
- C#
- Node-RED
6. PLC K7M-DT40U có thể giao tiếp với
- ✔ Biến tần LS
- ✔ Biến tần Mitsubishi
- ✔ Delta
- ✔ INVT
- ✔ Huanyang
- ✔ Weintek HMI
- ✔ Kinco HMI
- ✔ Delta HMI
- ✔ Arduino
- ✔ ESP32
- ✔ Raspberry Pi
- ✔ Đồng hồ điện
- ✔ Cảm biến Modbus
- ✔ PLC khác qua RS485
Mô hình truyền thông
SCADA.TMNSOFT.VN
│
Python Service
│
USB-RS485
│
RS485
│
LS K120S
(Dedicated Protocol Slave)
Sơ đồ
Web Browser
│
PHP/Laravel/NodeJS
│
REST API
│
Python Gateway
│
RS485
│
PLC
Ưu điểm của Dedicated Protocol
So với Modbus RTU, Cnet có ưu điểm:
- Đọc trực tiếp vùng nhớ PLC (P, M, K, L, F, T, C, D…)
- Đọc nhiều vùng trong một khung lệnh.
- Đọc trạng thái CPU (RUN/STOP/ERROR).
- Hỗ trợ monitor tốc độ cao.
Thông số và cấu hình trên thiết bị PLC và scada
Cách khai báo trong config.json cho thiết bị K120S:
