Thông số kỹ thuật chi tiết và các lưu ý quan trọng về khối mô-đun công suất IGBT FP50R06W2E3 (hãng Infineon), một dòng linh kiện rất phổ biến trong các bộ biến tần công suất nhỏ và vừa, hệ thống servo, và điều khiển động cơ.

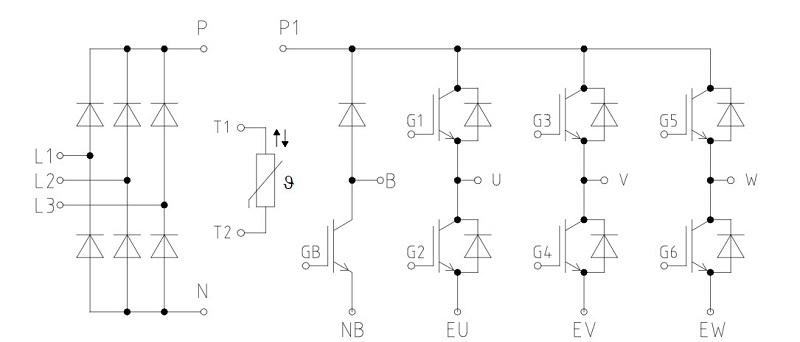

1. Tổng quan cấu trúc (Topology)
Mô-đun này thuộc dòng EasyPIM™ 1B tích hợp cấu trúc PIM (Power Integrated Module) bao gồm 3 khối chức năng chính trên cùng một đế:
-
Khối chỉnh lưu (Diode Rectifier): Cầu diode 3 pha chỉnh lưu dòng AC thành DC.
-
Khối nghịch lưu (Inverter): Cầu 3 pha gồm 6 IGBT và 6 Diode dòng ngược (Freewheeling Diode) để băm xung ra động cơ.
-
Khối hãm (Brake Chopper): 1 IGBT và 1 Diode bổ sung phục vụ cho mạch xả điện trở hãm động năng.
-
Cảm biến nhiệt (NTC): Tích hợp sẵn điện trở nhiệt để bo mạch vi xử lý giám sát nhiệt độ của mô-đun.
2. Thông số kỹ thuật điện tối đa (Absolute Maximum Ratings)
Dưới đây là các thông số giới hạn chịu đựng của linh kiện ở điều kiện tiêu chuẩn:
Khối Nghịch Lưu (Inverter – IGBT)
| Thông số | Ký hiệu | Giá trị | Đơn vị | Ghi chú |
| Điện áp cực C-E cực đại | V_CES | 600 | V | Ở nhiệt độ T_vj = 25 độ C |
| Dòng điện C liên tục | I_C | 50 | A | Ở nhiệt độ vỏ T_C = 70 độ C |
| Dòng điện C đỉnh (Xung) | I_CRM | 100 | A | Thời gian xung t_p = 1 ms |
| Tổng công suất tiêu tán | P_tot | 205 | W | Trên mỗi IGBT T_C = 25 độ C |
| Điện áp Cổng – Phát | V_GES | +/- 20 | V | Giới hạn kích điều khiển |
Khối Diode Nghịch Lưu (Diode – Inverter)
| Thông số | Ký hiệu | Giá trị | Đơn vị | Ghi chú |
| Điện áp ngược cực đại | V_RRM | 600 | V | |
| Dòng điện DC liên tục | I_F | 50 | A | |
| Dòng điện đỉnh (Xung) | I_FRM | 100 | A | t_p = 1 ms |
Mạch Chỉnh Lưu Đầu Vào (Diode – Rectifier)
| Thông số | Ký hiệu | Giá trị | Đơn vị | Ghi chú |
| Điện áp ngược cực đại | V_RRM | 1600 | V | Chịu điện áp lưới rất tốt |
| Dòng điện đầu ra AC liên tục | I_dMax | 60 | A | Ở nhiệt độ vỏ T_C = 80 độ C |
Khối Hãm (Brake-Chopper IGBT)
| Thông số | Ký hiệu | Giá trị | Đơn vị | Ghi chú |
| Điện áp C-E cực đại | V_CES | 600 | V | |
| Dòng C liên tục | I_C | 30 | A | Ở nhiệt độ vỏ T_C = 80 độ C |
3. Đặc tính đặc trưng (Characteristic Values)
Khi mạch hoạt động ổn định ở điều kiện tiêu chuẩn (T_vj = 125 độ C đến 150 độ C:
-
Điện áp bão hòa C-E (V_CE sat): ~ 1.55 V (tại dòng I_C = 50 A, V_GE = 15 V). Điện áp rơi thấp giúp giảm tổn hao nhiệt khi dẫn dòng lớn.
-
Điện áp ngưỡng Gate (V_GE th): Nằm trong khoảng 4.9 V đến 6.5 V (Dòng kích mở tối ưu thông thường là 15 V).
-
Điện áp rơi trên Diode chỉnh lưu (V_F): ~ 1.05 V (tại I_F = 50 A).
-
Cảm biến nhiệt độ NTC: Điện trở tiêu chuẩn 5 kOmega ở 25 độ C (Bảng tra đường cong B_25/50 = 3375 K).
4. Các lưu ý kỹ thuật khi sửa chữa và thay thế
Khi anh kiểm tra dòng module này trên biến tần hoặc thiết kế mạch kích, cần đặc biệt chú ý:
-
Kiểm tra điện trở Gate (R_G): Nhà sản xuất khuyến cáo điện trở kích mở/tắt (R_{G\ on} / R_{G\ off}) tối thiểu là 8.2\ \Omega. Khi IGBT bị nổ, hãy luôn kiểm tra kỹ các điện trở và diode cách ly quang (Opto Driver) ở đường mạch kích này trước khi đóng IC mới.
-
Công nghệ hàn (PressFIT vs Solder): Dòng mã “W2E3” thường dùng chân cắm hàn mạch tiêu chuẩn. Tuy nhiên, khi thay thế cần vệ sinh sạch chân và bo mạch, hàn dứt khoát tránh ngâm nhiệt quá lâu làm bong tróc lớp đồng hoặc hỏng cấu trúc silicon bên trong.
-

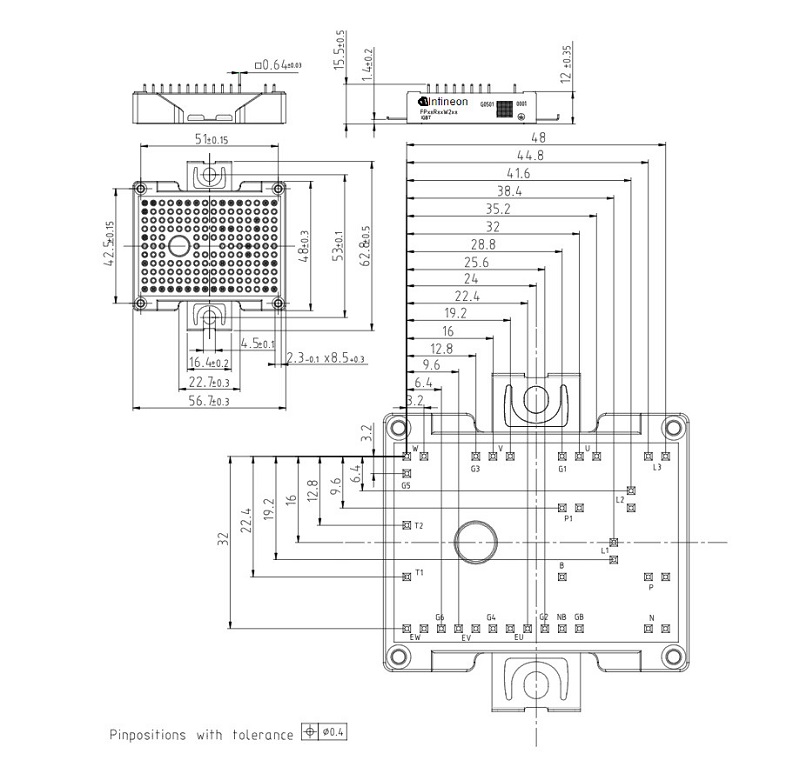

Tản nhiệt: Module thiết kế dạng đế phẳng bằng đồng không cách điện trực tiếp, phần cách ly nằm ở lớp gốm bên trong (V_{ISOL} = 2.5 kV). Khi lắp, bắt buộc phải làm sạch bề mặt nhôm tản nhiệt, bôi đều một lớp keo tản nhiệt (Thermal Paste) mỏng và siết đều tay các ốc định vị theo lực siết quy định (khoảng 2.0 đến 2.25 Nm).
-
Hiện tượng lỗi phổ biến: * Ngắn mạch chân G-E hoặc G-C: Dẫn đến điện áp xung kích dội ngược về phá hỏng IC driver lái Gate.
-
Lỗi cảm biến NTC: Nếu biến tần báo lỗi quá nhiệt (OH) ngay khi vừa bật nguồn (khi máy còn nguội), cần đo kiểm tra chân NTC xem điện trở có bị đứt hoặc sai trị số (5 kOmega) hay không.
-

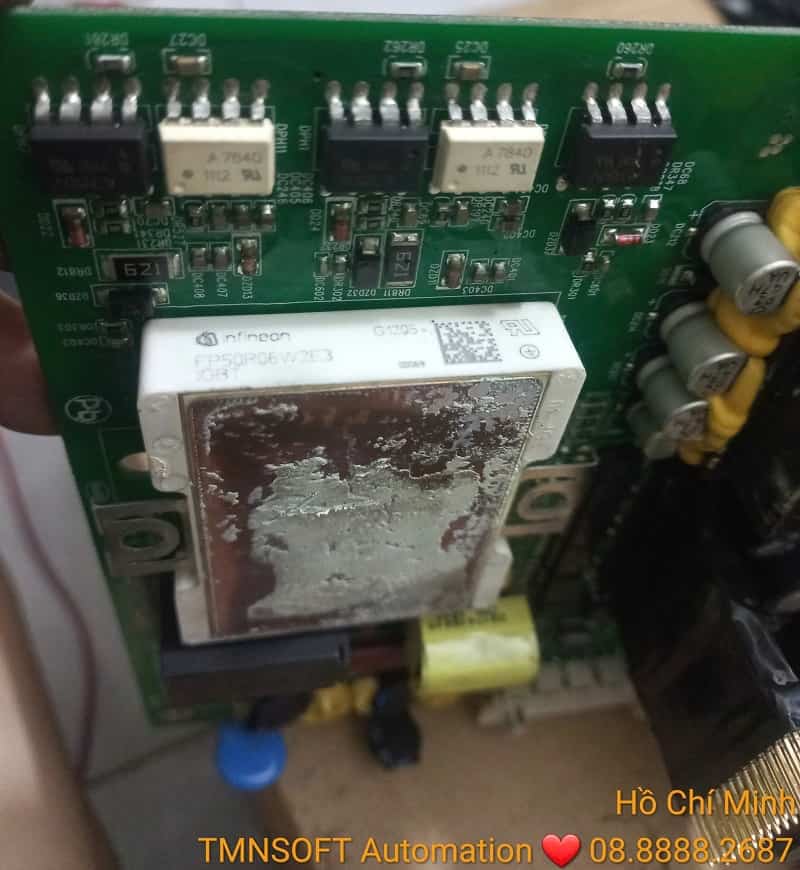

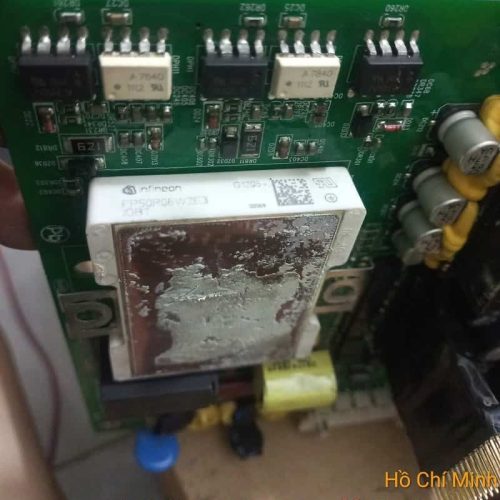

IGBT fp50r06w2e3 này nếu hư thì báo lỗi AL001 servo Delta A5
