Thông số kỹ thuật và sơ đồ chân của các IC ổn áp phổ biến như LM7805 – LM7812 – LM7912
Dưới đây là thông số kỹ thuật và sơ đồ chân của các IC ổn áp phổ biến:
LM7805 – LM7812 – LM7912
Đây là dòng IC ổn áp tuyến tính (Linear Voltage Regulator), rất hay dùng trong nguồn nuôi mạch điện tử cơ bản.
1️⃣ LM7805 (Ổn áp +5V)
🔹 Thông số chính
- Điện áp ngõ ra: +5V
- Dòng tối đa: 1A – 1.5A (có tản nhiệt tốt)
- Điện áp vào tối đa: 35VDC
- Dropout voltage: ~2V
→ Vin tối thiểu ≈ 7V để ra đủ 5V - Bảo vệ: quá nhiệt, quá dòng, ngắn mạch

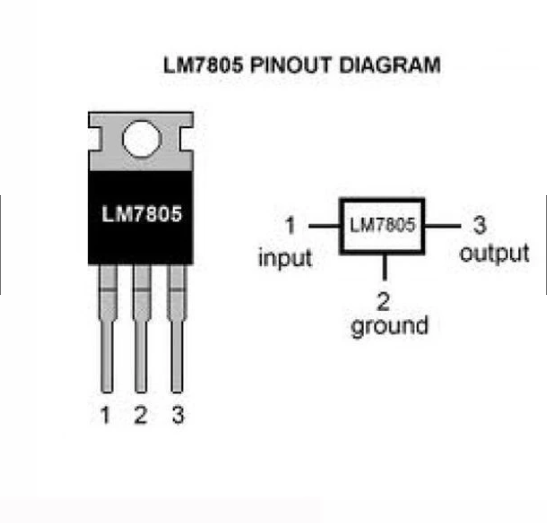

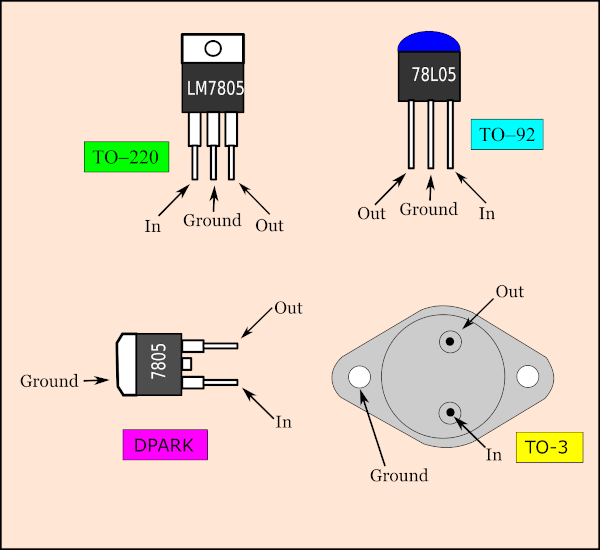

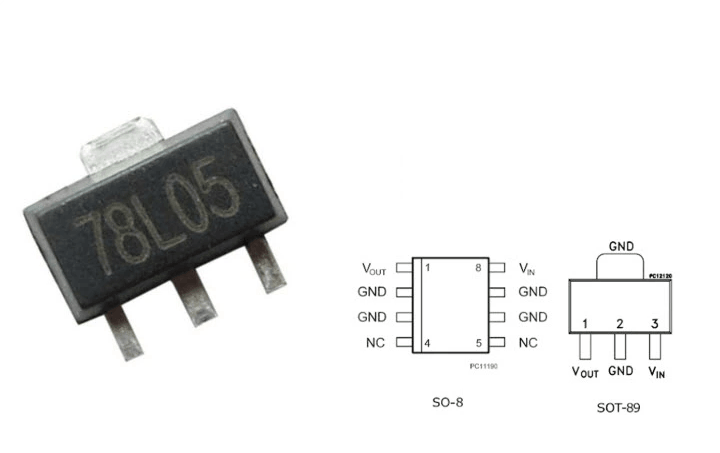

🔹 Sơ đồ chân (TO-220 – nhìn mặt chữ)
_______
| |
| LM7805|
|_______|
| | |
1 2 3
| Chân | Ký hiệu | Chức năng |
|---|---|---|
| 1 | INPUT | Nguồn vào |
| 2 | GND | Mass |
| 3 | OUTPUT | +5V |
🔹 Tụ khuyến nghị
- Input: 0.33µF
- Output: 0.1µF
- Nếu tải lớn nên thêm 10–470µF lọc nhiễu
2️⃣ LM7812 (Ổn áp +12V)
🔹 Thông số chính
- Điện áp ngõ ra: +12V
- Dòng tối đa: 1A – 1.5A
- Điện áp vào tối đa: 35V
- Dropout ~2V
→ Vin tối thiểu ≈ 14V

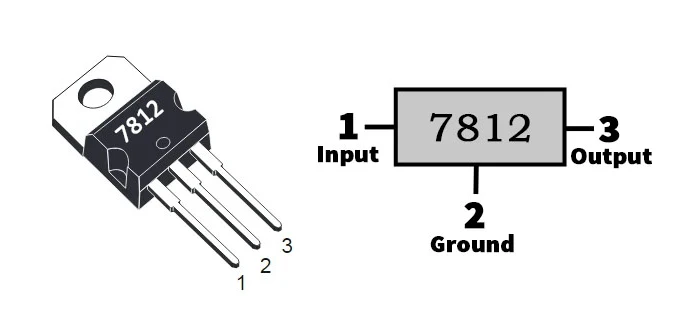

🔹 Sơ đồ chân (giống 7805)
| Chân | Ký hiệu | Chức năng |
|---|---|---|
| 1 | INPUT | |
| 2 | GND | |
| 3 | OUTPUT (+12V) |
⚠️ Cùng họ 78xx nên chân giống nhau hoàn toàn
3️⃣ LM7912 (Ổn áp -12V)
⚠️ Đây là dòng âm áp (79xx) nên chân KHÁC 78xx
🔹 Thông số chính
- Điện áp ngõ ra: -12V
- Dòng tối đa: 1A
- Điện áp vào tối đa: -35V
- Dropout ~2V
🔹 Sơ đồ chân (TO-220 – nhìn mặt chữ)
_______
| |
| LM7912|
|_______|
| | |
1 2 3
| Chân | Ký hiệu | Chức năng |
|---|---|---|
| 1 | GND | |
| 2 | INPUT (-) | |
| 3 | OUTPUT (-12V) |
⚠️ Lưu ý:
- Mass vẫn là 0V chung
- Nguồn vào phải là điện áp âm (-15V → -18V thường dùng)
📌 So sánh nhanh
| IC | Điện áp ra | Thứ tự chân |
|---|---|---|
| 7805 | +5V | IN – GND – OUT |
| 7812 | +12V | IN – GND – OUT |
| 7912 | -12V | GND – IN – OUT |
🔥 Lưu ý thực tế sửa chữa
Vì anh hay làm mạch nguồn, inverter, sạc… nên chú ý:
- Công suất tổn hao = (Vin – Vout) × I
Ví dụ: 15V xuống 5V tải 1A →
(15-5)×1 = 10W → NÓNG RẤT MẠNH → bắt buộc tản nhiệt. - Nếu cần dòng lớn → dùng buck converter thay vì 78xx.
