Lập trình HMI Weintek MT6071IP 7 inch 24VDC

Để lập trình màn hình HMI Weintek MT6071iP (dòng 7 inch, hỗ trợ truyền thông RS232/RS485), bạn cần tuân thủ quy trình chuẩn dưới đây.

1. Chuẩn bị công cụ

• Phần mềm: Sử dụng EasyBuilder Pro. Đây là phần mềm lập trình miễn phí chính thức của Weintek. Bạn có thể tải bản mới nhất từ trang chủ weintek.com.

• Cáp kết nối: Cáp USB (loại cáp máy in thông thường) để nạp chương trình từ máy tính vào HMI.

• Nguồn điện: Nguồn 24VDC ổn định.

2. Các bước lập trình cơ bản

Bước 1: Tạo dự án mới

1. Mở EasyBuilder Pro.

2. Chọn New Project.

3. Trong phần Model, chọn chính xác dòng MT6071iP.

4. Cấu hình độ phân giải (thường mặc định là 800×480).

Bước 2: Thiết lập kết nối (System Parameters)

Để HMI nói chuyện được với PLC (như Mitsubishi, Siemens, Delta, v.v.):

1. Vào thẻ Home -> System Parameters.

2. Nhấn New Device/Server.

3. Chọn hãng PLC và model PLC tương ứng.

4. Cấu hình cổng giao tiếp (Interface):

   • RS232: Thường dùng cho kết nối điểm-điểm.

   • RS485 (2W/4W): Dùng khi kết nối nhiều thiết bị hoặc khoảng cách xa.

   • Nhập đúng các thông số: Baud rate, Data bits, Parity, Stop bits giống hệt thiết lập trong PLC.

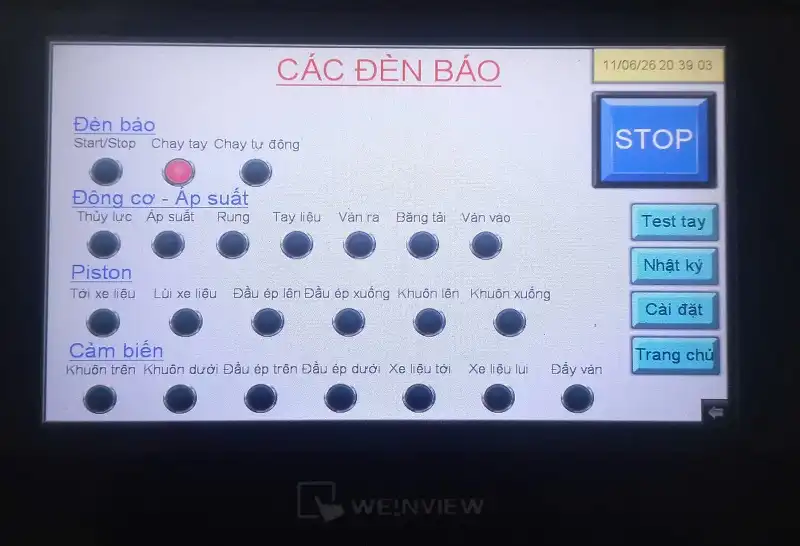

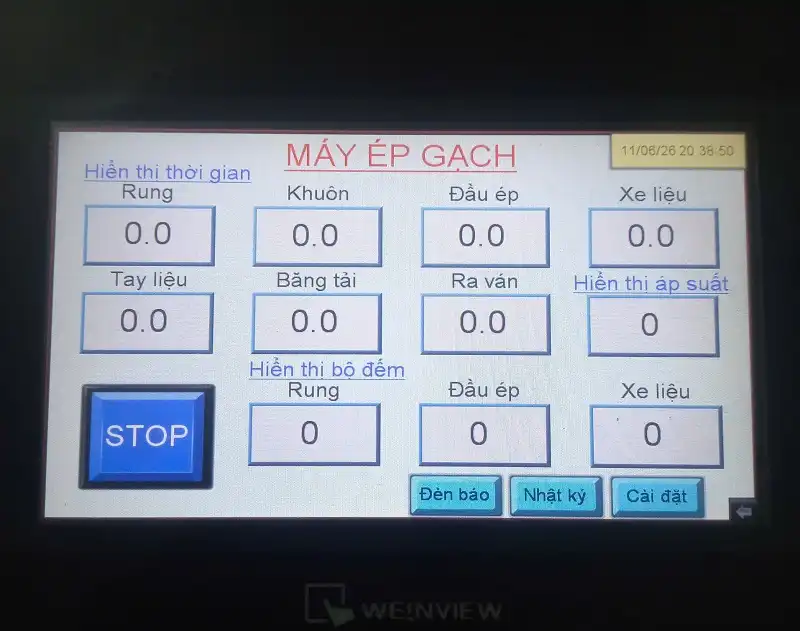

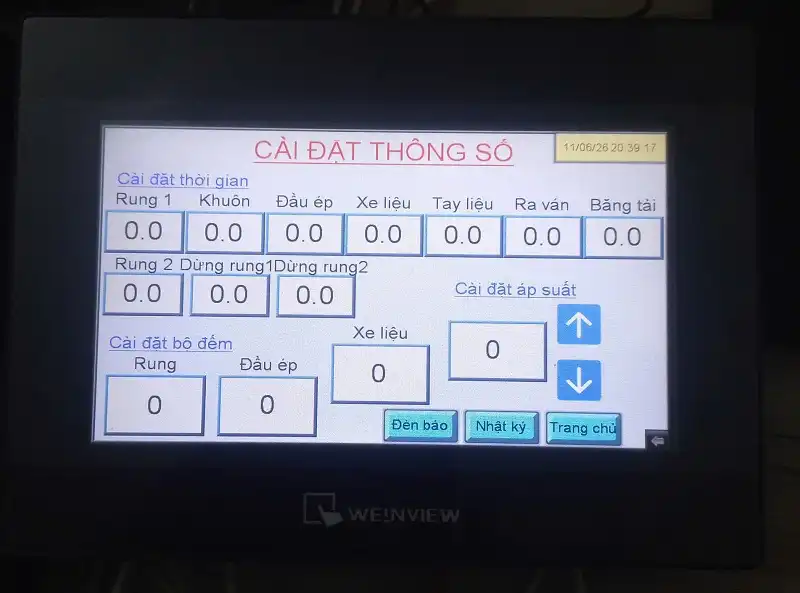

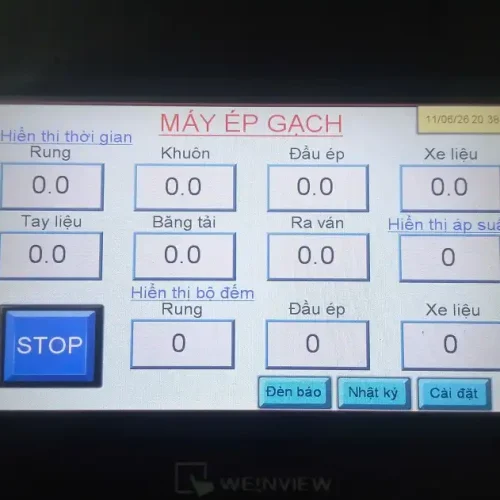

Bước 3: Thiết kế giao diện (Object Design)

Sử dụng các công cụ trong thẻ Object để tạo giao diện điều khiển:

• Lamp: Dùng để hiển thị trạng thái (ON/OFF) từ PLC.

• Switch: Dùng để điều khiển (Set, Reset, Toggle) các bit trong PLC.

• Numeric: Dùng để hiển thị hoặc nhập dữ liệu (Word, Double Word, Float).

• Function Keys: Tạo các nút chuyển trang (Change Screen).

Bước 4: Kiểm tra và Nạp chương trình

1. Compile: Nhấn nút Compile để kiểm tra lỗi chương trình.

2. Download: Kết nối HMI với máy tính qua cáp USB. Nhấn Download, chọn đúng cổng COM của HMI và nhấn Download lần nữa để nạp.

3. Lưu ý quan trọng khi đấu nối phần cứng

• Sơ đồ chân (Pinout): Cổng COM của dòng MT6071iP là loại DB9 (cổng đực). Hãy kiểm tra tài liệu kỹ thuật (Datasheet) của model này để biết chính xác chân nào là RX, TX, Data+, Data- để bấm cáp cho đúng với PLC.

• Nguồn điện: Luôn đảm bảo nguồn 24VDC có tiếp địa (GND) tốt để tránh nhiễu và bảo vệ màn hình.

• Cổng USB: Cổng USB trên HMI chỉ dùng để nạp chương trình (Download), không dùng để cắm chuột/bàn phím như các dòng cao cấp hơn (như cMT series).

4. Tài liệu tham khảo hữu ích

• EasyBuilder Pro User Manual: Hướng dẫn chi tiết cách dùng từng đối tượng (Object).

• PLC Connection Guide: Tìm trong mục Help của phần mềm. Đây là tài liệu quan trọng nhất giúp bạn biết cách đấu nối chân cáp giữa HMI Weintek và bất kỳ loại PLC nào.
