Phương pháp sửa chữa và kiểm tra xung kích ngõ ra ic nguồn uc3844b

Menu

Phương pháp sửa chữa và kiểm tra xung kích ngõ ra ic nguồn uc3844b

Phương pháp sửa chữa và kiểm tra xung kích ngõ ra của IC nguồn UC3844B gồm các bước cơ bản sau:

1. Kiểm tra trực quan

– **Kiểm tra vật lý**: Xem xét IC và các linh kiện xung quanh xem có dấu hiệu cháy nổ, nứt vỡ, hay đứt gãy không.
– **Kiểm tra các kết nối**: Đảm bảo rằng các chân IC và các linh kiện liên quan được hàn chắc chắn, không có mối hàn lỏng.

2. Đo đạc các điện áp

– **Nguồn cung cấp (Vcc)**: Kiểm tra điện áp cung cấp cho IC. Điện áp này thường nằm trong khoảng 11V đến 15V.
– **Điện áp chân REF**: Kiểm tra điện áp tại chân REF (chân 8). Điện áp này thường là 5V.
– **Điện áp tại chân COMP và FB**: Kiểm tra điện áp tại các chân COMP (chân 1) và FB (chân 2) để đảm bảo chúng hoạt động bình thường.

3. Kiểm tra tín hiệu xung ngõ ra

– **Sử dụng oscilloscope**: Kết nối oscilloscope vào chân OUT (chân 6) để kiểm tra tín hiệu xung ngõ ra. Tín hiệu này nên là một sóng vuông có tần số và độ rộng xung phù hợp với thiết kế của mạch.

4. Kiểm tra các linh kiện xung quanh IC

– **Kiểm tra điện trở, tụ điện và diode**: Đo các giá trị điện trở, tụ điện, và diode xung quanh IC để đảm bảo chúng không bị hỏng.
– **Kiểm tra MOSFET hoặc transistor**: Nếu IC điều khiển một MOSFET hoặc transistor, hãy kiểm tra các linh kiện này để đảm bảo chúng hoạt động bình thường.

5. Thay thế linh kiện

– **Thay thế IC UC3844B**: Nếu sau khi kiểm tra tất cả các linh kiện và không tìm thấy lỗi, có thể IC UC3844B đã hỏng. Thử thay thế IC này bằng một IC mới.

6. Kiểm tra lại toàn bộ mạch

– Sau khi thực hiện các bước trên, hãy kiểm tra lại toàn bộ mạch để đảm bảo rằng mọi thứ hoạt động bình thường. Kết nối nguồn và tải, sau đó kiểm tra đầu ra của mạch để đảm bảo nó cung cấp điện áp và dòng điện đúng như thiết kế.

Lưu ý an toàn

– **Ngắt nguồn điện**: Luôn ngắt nguồn điện trước khi thực hiện bất kỳ thao tác sửa chữa nào.
– **Sử dụng dụng cụ bảo hộ**: Đảm bảo rằng bạn sử dụng các dụng cụ bảo hộ cần thiết như găng tay cách điện, kính bảo hộ.

Nếu bạn có bất kỳ câu hỏi cụ thể nào liên quan đến việc sửa chữa hoặc kiểm tra IC UC3844B, hãy cho tôi biết!



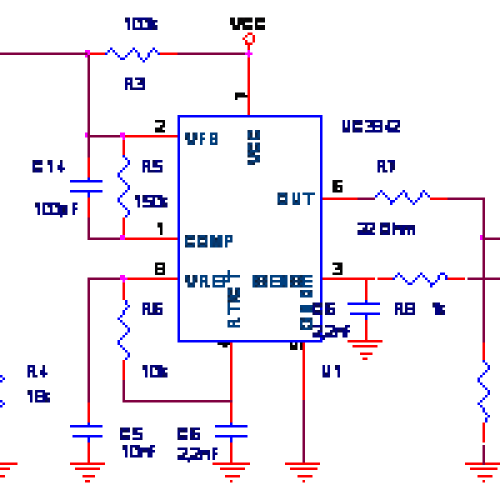

Chức năng từng chân ic uc3844b

IC UC3844B là một bộ điều khiển nguồn PWM (Pulse Width Modulation) được sử dụng phổ biến trong các bộ nguồn chuyển mạch (SMPS). Dưới đây là chức năng của từng chân IC UC3844B:

1. **Chân 1 (COMP – Compensation)**:
– Chân này được sử dụng để bù đáp tuyến tính của bộ điều khiển. Nó kết nối với đầu ra của bộ so sánh lỗi và đầu vào của bộ so sánh dòng.

2. **Chân 2 (FB – Feedback)**:
– Chân này nhận tín hiệu phản hồi từ mạch nguồn. Tín hiệu này được so sánh với điện áp tham chiếu nội tại để điều chỉnh độ rộng xung PWM, từ đó kiểm soát điện áp ngõ ra.

3. **Chân 3 (I_SENSE – Current Sense)**:
– Chân này nhận tín hiệu dòng điện từ cảm biến dòng (shunt resistor). Tín hiệu này được sử dụng để bảo vệ quá dòng và điều chỉnh độ rộng xung.

4. **Chân 4 (RT/CT – Oscillator Timing)**:
– Chân này kết nối với một tụ điện và một điện trở để xác định tần số của bộ dao động nội tại. Tần số dao động sẽ ảnh hưởng trực tiếp đến tần số PWM.

5. **Chân 5 (GND – Ground)**:
– Chân này là điểm nối đất chung cho IC.

6. **Chân 6 (OUT – Output)**:
– Chân này là đầu ra xung PWM. Nó điều khiển MOSFET hoặc transistor bên ngoài để chuyển mạch dòng điện qua tải.

7. **Chân 7 (VCC – Supply Voltage)**:
– Chân này cấp nguồn cho IC. Điện áp cấp thường nằm trong khoảng từ 11V đến 30V.

8. **Chân 8 (VREF – Reference Voltage)**:
– Chân này cung cấp điện áp tham chiếu ổn định 5V cho các phần tử khác trong mạch. Điện áp này được sử dụng để so sánh và điều khiển.

### Tóm tắt chức năng các chân:

| Chân | Tên | Chức năng |
|——-|———|————————————————|
| 1 | COMP | Compensation – Bù đáp tuyến tính |
| 2 | FB | Feedback – Phản hồi |
| 3 | I_SENSE | Current Sense – Cảm biến dòng |
| 4 | RT/CT | Oscillator Timing – Thời gian dao động |
| 5 | GND | Ground – Đất |
| 6 | OUT | Output – Đầu ra xung PWM |
| 7 | VCC | Supply Voltage – Điện áp cấp |
| 8 | VREF | Reference Voltage – Điện áp tham chiếu |

Nếu bạn cần thêm thông tin chi tiết về cách thiết kế mạch với IC UC3844B hoặc cách khắc phục sự cố, hãy cho tôi biết!

Điện áp định mức trên các chân ic

Dưới đây là các điện áp định mức cho từng chân của IC UC3844B trong điều kiện hoạt động bình thường:

1. **Chân 1 (COMP – Compensation)**:
– Điện áp tại chân này thường thay đổi theo điều kiện hoạt động của mạch, nhưng thường nằm trong khoảng từ 0V đến 5V.

2. **Chân 2 (FB – Feedback)**:
– Điện áp phản hồi thường được duy trì ở mức 2.5V khi mạch hoạt động bình thường.

3. **Chân 3 (I_SENSE – Current Sense)**:
– Điện áp tại chân này thường dao động tùy thuộc vào dòng điện qua tải. Giá trị điện áp này thường rất nhỏ, dưới 1V.

4. **Chân 4 (RT/CT – Oscillator Timing)**:
– Điện áp tại chân này phụ thuộc vào giá trị của tụ điện và điện trở kết nối. Thường thì điện áp sẽ dao động theo chu kỳ xác định bởi tần số dao động.

5. **Chân 5 (GND – Ground)**:
– Đây là chân nối đất, điện áp luôn bằng 0V.

6. **Chân 6 (OUT – Output)**:
– Điện áp tại chân này thay đổi giữa mức cao (gần bằng VCC) và mức thấp (0V) để điều khiển MOSFET hoặc transistor. Trong hoạt động bình thường, điện áp này sẽ là một sóng vuông.

7. **Chân 7 (VCC – Supply Voltage)**:
– Điện áp cung cấp cho IC, thường nằm trong khoảng từ 11V đến 30V.

8. **Chân 8 (VREF – Reference Voltage)**:
– Điện áp tham chiếu ổn định 5V ± 1% được cung cấp tại chân này.

### Tóm tắt điện áp định mức các chân:

| Chân | Tên | Điện áp định mức |
|——-|———|——————————————|
| 1 | COMP | 0V – 5V (thay đổi theo điều kiện hoạt động)|
| 2 | FB | 2.5V (điện áp phản hồi ổn định) |
| 3 | I_SENSE | Dưới 1V (dao động tùy thuộc vào dòng tải)|
| 4 | RT/CT | Phụ thuộc vào tần số dao động |
| 5 | GND | 0V |
| 6 | OUT | 0V đến VCC (sóng vuông) |
| 7 | VCC | 11V – 30V |
| 8 | VREF | 5V ± 1% |

Nếu bạn có bất kỳ thắc mắc nào khác hoặc cần thêm thông tin chi tiết về các điều kiện hoạt động của IC UC3844B, hãy cho tôi biết!
